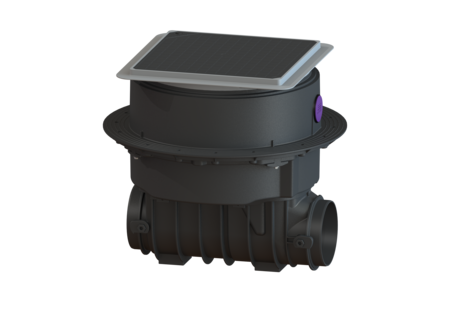

Clapet antiretour Staufix SWA
sans manchon, Dalle, noir
KESSEL Clapet antiretour Staufix SWA, eaux usées Eaux grises, type de couvercle Couvercle, 2 Clapets anti-retour mécaniques, verrouillage Lock & Lift
- Transformation facile en Staufix FKA ou Pumpfix F
- Maintenance rapide, simple et sans outils
- Disponible comme kit complet ou modulaire
| Numéro d'article | 73000.10S |
|---|---|
| GTIN | 4026092053843 |
| Groupe de remise | 30 |
| Prix |
1.070,50
CHF / 1 pièce prix net, TVA légale en sus |
Clapet antiretour Staufix SWA sans manchon, Dalle, noir
Le clapet antiretour Premium pour eaux usées sans matières fécales est équipé de deux clapets mécaniques qui ferment automatiquement en cas de reflux. Un clapet sert simultanément de verrouillage d'urgence à actionnement manuel. Le système modulaire KESSEL permet aisément de transformer des systèmes existants en clapet antiretour Premium Staufix FKA ou en clapet antiretour avec pompe Pumpfix F. Modèle Verrouillage d'urgence: oui Clapets anti-retour mécaniques: 2 Caractéristiques générales Couleur: noir Norme: EN 13564 Nature des eaux usées: Eaux grises Type d'installation: pose encastrée en dalle État à la livraison: Construction modulaire pour le montage à prévoir sur site Protection anti-retour: Type 2 Dimensions Poids net: 14,07 kg Poids brut: 16,87 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3000 mm Dimensions d'encastrement, largeur: 750 mm Dimensions d'encastrement, longueur: 750 mm Hauteur de chute: 9 mm Profondeur de pose: 516 - 669 mm Type de réglage de la hauteur: Rehausse télescopique Longueur: 486 mm Largeur: 590 mm Dimensions d'emballage, longueur: 785 mm Dimensions d'emballage, largeur: 615 mm Dimensions d’emballage, hauteur: 550 mm Cuve/corps de base Type de raccordement: en option Caractéristiques fonctionnelles Type de couvercle: Couvercle Matériau du couvercle de recouvrement: Composite Couleur du couvercle: noir Largeur du couvercle: 366 mm Longueur du couvercle: 366 mm Verrouillage: Lock & Lift Classe de charge: L 15 (EN 1253-1) Étanchéité: étanche à l'eau
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Extrémité pointue DN 100, avec joint | 83081 | Afficher |
 | Extrémité pointue DN 125, avec joint | 83082 | Afficher |
 | Extrémité pointue DN 150, avec joint | 83083 | Afficher |
 | Extrémité pointue DN 200, avec joint | 83084 | Afficher |
 | Manchon DN 100, avec joint | 83085 | Afficher |
 | Manchon DN 125, avec joint | 83086 | Afficher |
 | Manchon DN 150, avec joint | 83087 | Afficher |
 | Manchon DN 200, avec joint | 83088 | Afficher |
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Kit de conversion Staufix FKA DN 100-200,à partir de 01/2011,câble 5 m | 80093 | Afficher |
 | Kit de conv. Pumpfix M Underfloor DN 100-200, à partir de 01/2011, dalle | 80098 | Afficher |
 | Rallonge de rehausse H : 200 mm | 83070 | Afficher |
 | Rallonge de rehausse H : 234 mm, avec bride et contre-bride | 83073 | Afficher |
 | Rallonge de rehausse H : 360 mm, avec bride centrale | 83075 | Afficher |
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Support battant pour clapet motorisé et mécanique | 680101 | Afficher |
 | Joint pour rehausse, à partir de 07/2014 | 680150 | Afficher |
 | Joint couvercle de protection, système 330 mm | 686114 | Afficher |
 | Dispositif de contrôle avec joint | 70214 | Afficher |
 | Kit d’étanchéité pour couv. de verrouil. en deux parties | 70318 | Afficher |
 | Couvercle de verroui. Staufix SWA Côté arrivée | 80013 | Afficher |
 | Couvercle de verroui. Staufix SWA Côté sortie | 80014 | Afficher |
 | Support battant avec clapet mécanique, support battant | 80041 | Afficher |
 | Couvercle de protection étanche à l'eau, noir 366x366 mm | 830050 | Afficher |
 | Rehausse système 400 verrouillable, gris argenté | 830065 | Afficher |
| Data Sheet | |
|---|---|
| Manuels | |
| Données CAO | |
| Rapports et certificats d'essai | |
| Déclaration de performance |
- Matériau du couvercle de recouvrement (abdeckung_material):
Composite
- Type d'installation (einbausituation):
pose encastrée en dalle
- Label CE (ce_kennzeichnung):
oui
- Nature des eaux usées (abwasserart_de):
Eaux grises
- (nennweite):
- Type de couvercle (abdeckungsart): Couvercle
- Longueur (laenge): 486 mm
- Largeur (breite): 590 mm
- Protection anti-retour (rueckstauschutz): Type 2
