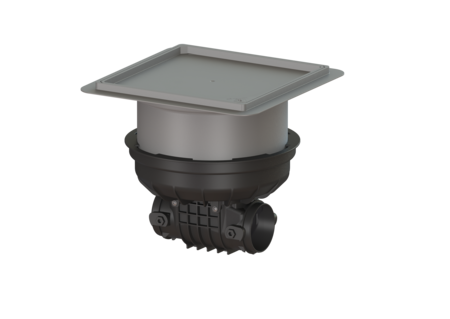

Corps de base Staufix type 2
DN 90-100, Dalle, carrelable
KESSEL Corps de base Staufix type 2, DN 90-100, étanchéité étanche à l'eau, pose encastrée en dalle, type de couvercle Couvercle carrelable, non
- Transformable en toute facilité en StaufixControl
- Pose flexible
- Fourniture de différents couvercles de recouvrement pour la pose encastrée en dalle
| Numéro d'article | 730000.10X |
|---|---|
| GTIN | 4026092076255 |
| Groupe de remise | 10 |
| Prix |
649,40
CHF / 1 pièce prix net, TVA légale en sus |
Corps de base Staufix type 2 DN 90-100, Dalle, carrelable
Le corps de base Staufix pour eaux usées sans matières fécales est équipé de deux clapets mécaniques qui ferment automatiquement en cas de reflux. Un clapet sert simultanément de verrouillage d'urgence à actionnement manuel. L’extrémité pointue et le manchon sont disponibles en option dans la taille requise. Le système modulaire KESSEL permet aisément de transformer des systèmes existants en clapet antiretour StaufixControl. Modèle Battant en acier inoxydable pour protection anti rongeurs: non Verrouillage d'urgence: oui Clapets anti-retour mécaniques: 2 Caractéristiques générales Couleur: noir Norme: EN 13564 Diamètre nominal (DN): 90-100 Type d'installation: pose encastrée en dalle État à la livraison: Prêt au raccordement (raccordement des pièces de jonction à prévoir sur site) Protection anti-retour: Type 2 Dimensions Poids net: 5,6 kg Poids brut: 8,2 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3000 mm Dimensions d'encastrement, largeur: 750 mm Dimensions d'encastrement, longueur: 750 mm Hauteur de chute: 8 mm Profondeur de pose: 287 - 410 mm Type de réglage de la hauteur: Rehausse télescopique Longueur: 444 mm Largeur: 444 mm Dimensions d'emballage, longueur: 586 mm Dimensions d'emballage, largeur: 486 mm Dimensions d’emballage, hauteur: 496 mm Caractéristiques fonctionnelles Type de couvercle: Couvercle carrelable Matériau du couvercle de recouvrement: Composite Largeur du couvercle: 368 mm Hauteur du couvercle: 48 mm Longueur du couvercle: 368 mm Verrouillage: verrouillé Classe de charge: K 3 (EN 1253-1) Étanchéité: étanche à l'eau Hauteur maxi du revêtement: 16 mm
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Pile 3 V pour l'unité de commande | 680665 | Afficher |
 | Joint Joint de couvercle Staufix DN 90-110 | 686112 | Afficher |
 | Joint couvercle de protection, système 330 mm | 686114 | Afficher |
 | Joint Joint à lèvre, système 330 mm | 686115 | Afficher |
 | Dispositif de contrôle avec joint | 70214 | Afficher |
 | Clapet anti-retour DN 100 | 70231 | Afficher |
 | Support battant DN 100, avec joint | 70241 | Afficher |
 | Couvercle de verrouillage DN 90-100, avec verrouillage d'urgence | 72229 | Afficher |
 | Couvercle de protection étanche à l'eau, noir 366x366 mm | 830050 | Afficher |
| Data Sheet | |
|---|---|
| Manuels | |
| Données CAO | |
| Rapports et certificats d'essai |
- Matériau du couvercle de recouvrement (abdeckung_material):
Composite
- Type d'installation (einbausituation):
pose encastrée en dalle
- Label CE (ce_kennzeichnung):
oui
- Diamètre nominal (DN) (nennweite): 90-100
- Longueur (laenge): 444 mm
- Largeur (breite): 444 mm
- Protection anti-retour (rueckstauschutz): Type 2
- Battant en acier inoxydable pour protection anti rongeurs (edelstahlklappe_rattenschutz): non
