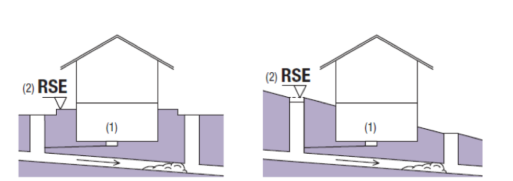

(1) Niveau du point d'évacuation
(2) Le niveau des plus hautes eaux (RSE) correspond au niveau du regard d'égout + 15 cm
Définition du niveau des plus hautes eaux
Une étape essentielle de la conception des installations de drainage consiste à déterminer le niveau des plus hautes eaux. Pour ce faire, il convient de déterminer le niveau de référence des points d'évacuation. Les éléments déterminants sont les suivants :
- pour les points d'évacuation des eaux usées, le niveau d'eau dans le siphon
- pour les eaux pluviales, le bord supérieur du point d'évacuation (grille)
- ainsi que le point de référence le plus élevé de la canalisation raccordée
L'exigence d'une marge supplémentaire de 15 cm par rapport au niveau du regard d'égout ou de la grille d'entrée offre une sécurité accrue en cas de refoulement. Tous les points d'évacuation situés en dessous du niveau des plus hautes eaux doivent être protégés. Dans l'exemple (B) ci-dessus, qui représente un terrain en pente, il faudrait donc protéger non seulement la cave, mais aussi le rez-de-chaussée contre le reflux !
Détermination du type de drainage

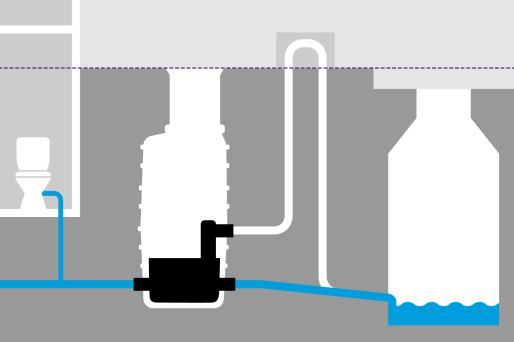

L'emplacement du dispositif anti-refoulement par rapport à la canalisation raccordée est également déterminant pour le choix du produit. Dans la mesure où la conception le permet, il convient de toujours prévoir une pente suffisante, conformément au principe du drainage par gravité. Cela permet l'écoulement en fonctionnement normal sans recours à des pompes supplémentaires et permet ainsi de réduire les coûts d'investissement, d'exploitation et d'entretien. Les clapets antiretour ainsi que les postes de relevage à protection antiretour fonctionnent selon ce principe.
Détermination du taux d'utilisation
Si l'utilisation d'un point d'évacuation est indispensable, le dispositif anti-refoulement en aval doit garantir que l'écoulement reste possible même en cas de refoulement. Cela implique donc le fonctionnement d'une pompe. La pompe doit alors évacuer l'eau vers la conduite d'évacuation via la boucle antiretour.
En particulier pour les postes de relevage, il convient d'installer un poste de relevage double équipé de deux pompes de même débit, conformément à la norme DIN EN 12050-1 ou DIN EN 12050-2 selon le cas d'application, si le flux d'eaux usées ne doit pas être interrompu. La deuxième pompe améliore la sécurité de fonctionnement.

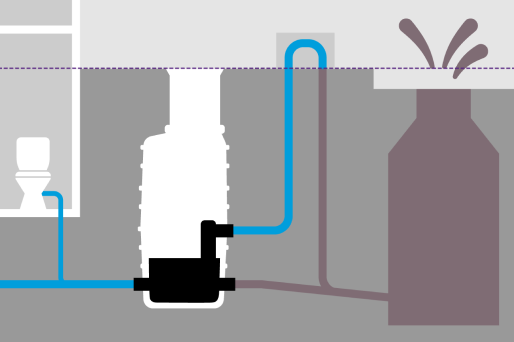

Les installations de clapet antiretour avec pompe offrent une sécurité de fonctionnement encore plus grande en cas de panne d'une pompe, car le drainage se poursuit si la pente vers la canalisation est suffisante. Ainsi, aucune énergie de pompage n'est consommée. Ce n'est qu'en cas de refoulement qu'un clapet se ferme et que l'écoulement s'effectue alors à l'aide de la pompe intégrée.
Il est possible de se passer d'un point d'évacuation :
- dans le domaine domestique, si le point d'évacuation n'est pas utilisé et qu'un WC est disponible en amont du niveau des plus hautes eaux
- en cas d'eaux usées contenant des huiles minérales, s'il n'y a pas de risque de fuite d'hydrocarbures stockés et
- pour les eaux grasses, si l'activité de la cuisine peut être interrompue
