Étanchéité avec des formes spéciales

Les différents types d'étanchéité en détail

Locaux ne nécessitant pas d'étanchéité

Aucune étanchéité particulière n'est nécessaire pour les siphons de sol installés sous des revêtements de sol étanches ou dans certaines caves où il n'y a pas d'humidité. Cela concerne aussi bien les sols en PVC et en linoléum que les zones relevant de la norme DIN 18534, classe d'exposition à l'eau W0-I / W1-I.

Conformément à la norme DIN 18534, on ne peut renoncer à une étanchéité que si les conditions suivantes sont remplies.

  • Sur les surfaces murales soumises à une exposition modérée à l'eau (W1-I), si les supports sont insensibles à l'humidité et peuvent garantir une protection suffisante contre l'humidité, et si l'eau sanitaire ne peut pas pénétrer dans les couches de construction insensibles à l'humidité (par ex. les couches d'isolation) (les percées ainsi que les joints périphériques et de raccordement doivent être protégés de manière durable contre la pénétration d'eau)
  • En cas d'exposition faible à l'eau (W0-I), à condition qu'il y ait des surfaces hydrofuges offrant une protection suffisante
  • Dans les zones où aucune projection d'eau n'est à prévoir

Revêtement de sol en PVC/linoléum

  1. écoulement
  2. dispositif anti-odeur
  3. rehausse

Réalisation d'une étanchéité au sol

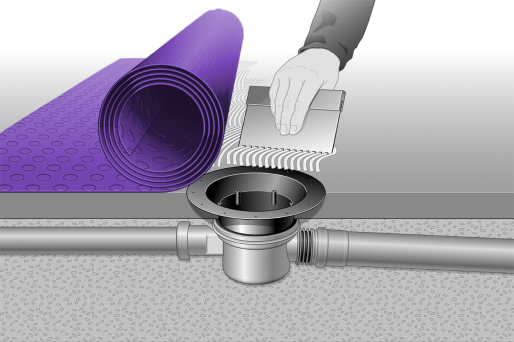

Étape 1 : poser le revêtement de sol

1. Poser le revêtement de sol

Appliquez la colle et posez le revêtement de sol par-dessus la rehausse correctement alignée.

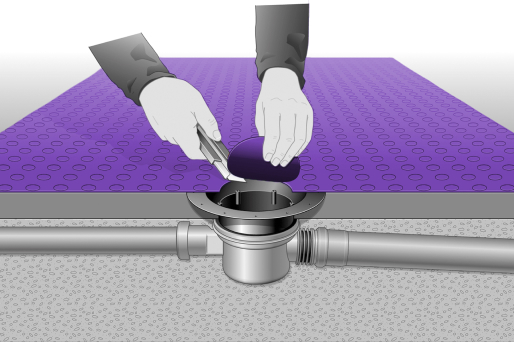

Étape 2 : Découper

2. Découper

Découpez le revêtement de sol au niveau de l'orifice d'évacuation.

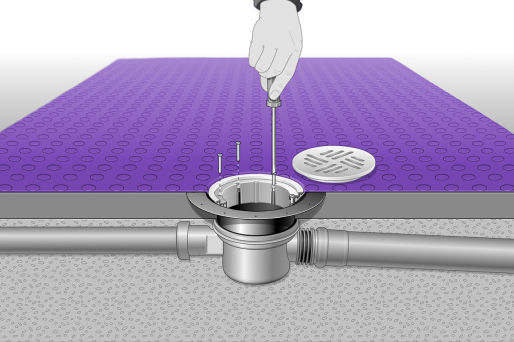

Étape 3 : Emmanchement

3. Emmanchement

Enfoncer le revêtement de sol à l'aide d'un raccord à vis de serrage.

Étanchéité dans les pièces sans membrane d'étanchéité

Dans les caves dépourvues de membrane d'étanchéité dans la Dalle, il est parfois possible de se passer d'une étanchéité séparée pour les écoulements. Pour cela, il faut toutefois pouvoir accepter un certain taux d'humidité et s'assurer que la migration de l'eau à travers la Dalle est suffisamment réduite par un remblai anti-capillarité d'au moins 150 mm d'épaisseur (k > 10⁻⁴ m/s) situé en dessous.

Installation d'un siphon de cave sans étanchéité

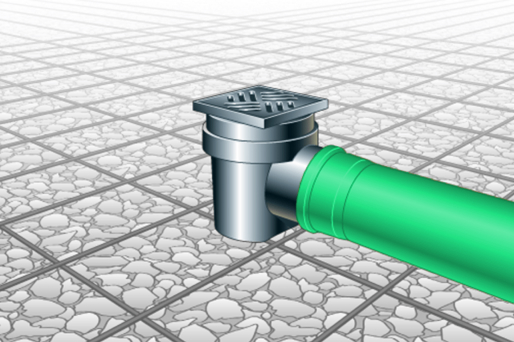

Étape 1 : Raccorder l'écoulement

1. Raccorder l'écoulement

Raccorder le raccord de sortie au connecteur de la conduite d'évacuation.

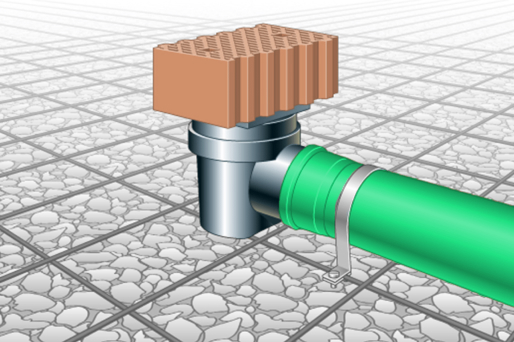

Étape 2 : Fixer la position

2. Fixer la position

Si nécessaire, alourdir l'écoulement et réaliser la fixation du tuyau d'évacuation à l'aide de manchons.

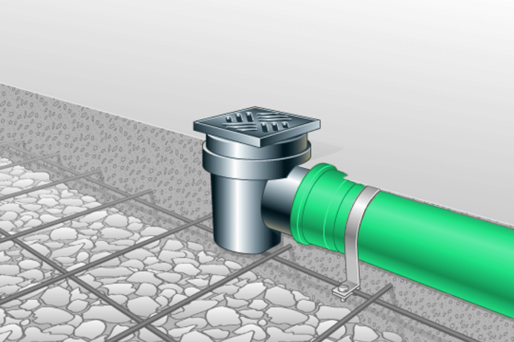

Étape 3 : couler la dalle de fondation

3. Couler la dalle de fond

Couler la dalle de fondation afin de pouvoir ensuite achever la construction du sol.
