Pourquoi et comment réaliser l'aération et la ventilation ?

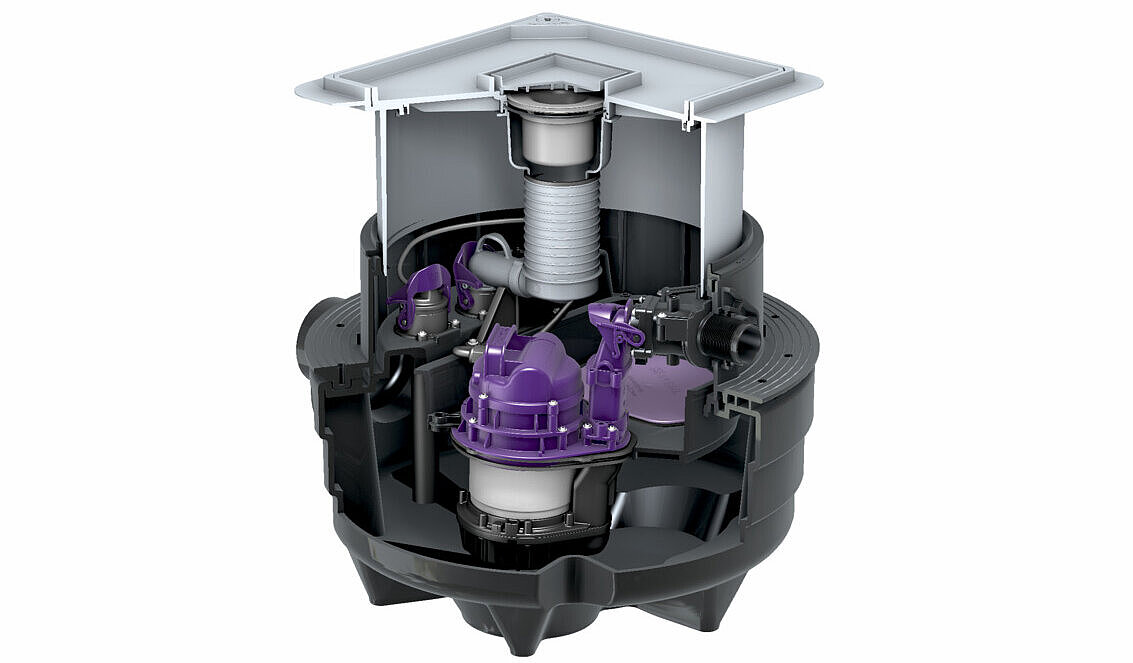

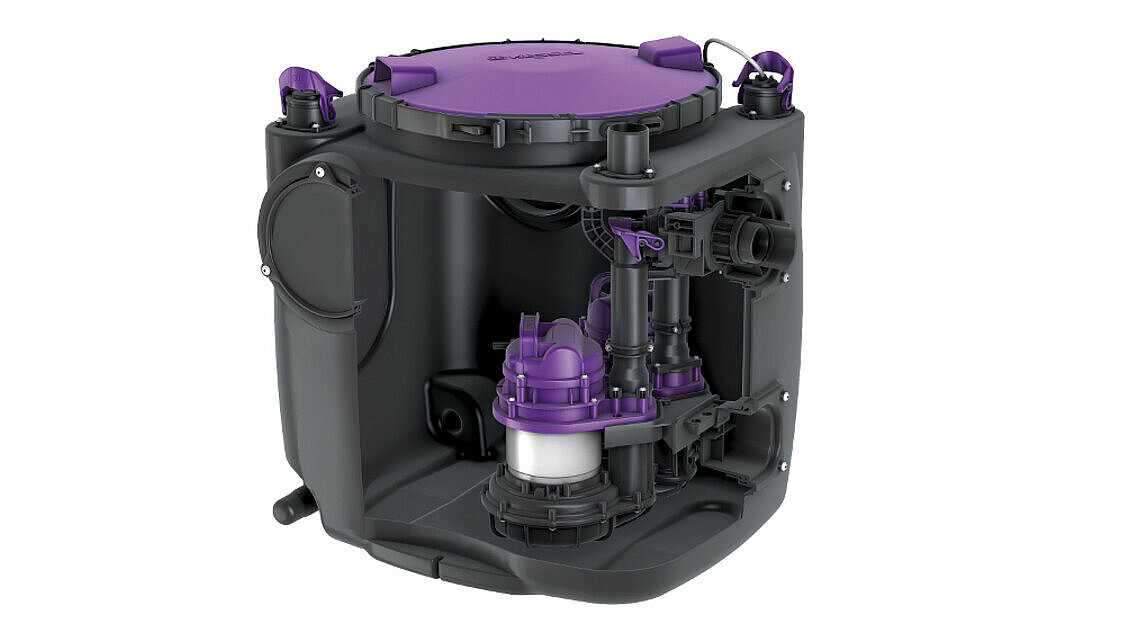

Les postes de relevage et les stations de relevage doivent être soumis à une aération et à une ventilation afin de compenser les variations de pression dans les réservoirs d'eaux usées et de limiter la concentration de gaz corrosifs ou malodorants. À cette fin, on utilise des conduits de ventilation qui permettent l'échange d’air entre l'espace du réservoir et l'extérieur ou les pièces intérieures.
Les règles relatives à la ventilation des postes de relevage figurent dans la norme DIN EN 12056-4, section 5.3, ainsi que dans la norme DIN 1986-100, section 6.5.3.
DIN EN 12050-1

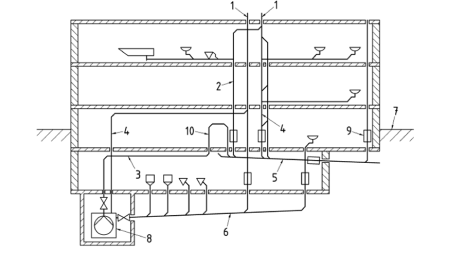

Schéma de principe : raccordement d'une station de relevage des eaux usées à la conduite collectrice
1 Ventilation
2 Conduite de descente des eaux usées
3 Conduite de refoulement de la station de relevage des matières fécales
4 Conduite de ventilation pour la station de relevage des matières fécales
5 Conduite collectrice
6 Canalisation enterrée
7 Niveau des plus hautes eaux
8 Installation de relevage des matières fécales avec dispositif anti-retour
9 trappe d'accès
10 boucle antiretour
DIN EN 12050-2

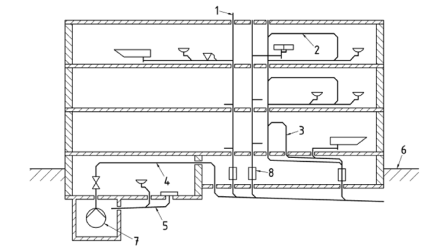

Raccordement d'une station de relevage des eaux usées (sans matières fécales) à la canalisation enterrée
1 Ventilation
2 Circulation d'air
3 Circulation d'air
4 Conduite de refoulement avec boucle antiretour
5 Canalisation enterrée
6 Niveau des plus hautes eaux
7 Postes de relevage pour eaux usées sans matières fécales avec dispositif anti-retour
8 Nettoyageorifice de nettoyage
Caractéristiques des conduits de ventilation
Pour les conduits de ventilation, il convient de choisir des sections minimales suffisantes. Celles-ci sont définies dans la norme DIN EN 12050-1, au paragraphe 4.3.3
- Pour des débits allant jusqu'à 12 l/s, au moins DN 50.
- Pour des débits plus importants, au moins DN 70.
Si une ventilation conforme à la norme ne peut être mise en place, par exemple lors de travaux dans des bâtiments classés monuments historiques, une combinaison de clapet d'aération et de charbon actif peut être utilisée à titre subsidiaire, sous deux conditions :
- Dimensionnement suffisant pour évacuer en toute sécurité les surpressions et les dépressions
- Contrôles réguliers, ainsi que maintenance et renouvellement du charbon actif
Il convient toutefois de toujours privilégier, dans la mesure du possible, une conduite de ventilation fixe passant par le toit, car celle-ci garantit de manière sûre l'équilibrage de pression requis.
