Choix des produits de drainage : tenir compte des classes de charge !
Les couvercles de recouvrement des produits de drainage destinés à être enterrés, tels que les écoulements, les séparateurs et les stations de relevage, doivent résister aux charges maximales possibles sur le lieu d'installation. La charge d'essai à laquelle un couvercle de recouvrement a été testé est indiquée par sa classe de charge. Il est impératif d'en tenir compte lors du choix du produit ; en cas de doute, il convient de choisir la classe de charge supérieure. Le choix de la classe appropriée relève de la responsabilité du concepteur.
Classe de charge pour les écoulements à l'intérieur et à l'extérieur des bâtiments
conformément à la norme DIN EN 1253-1

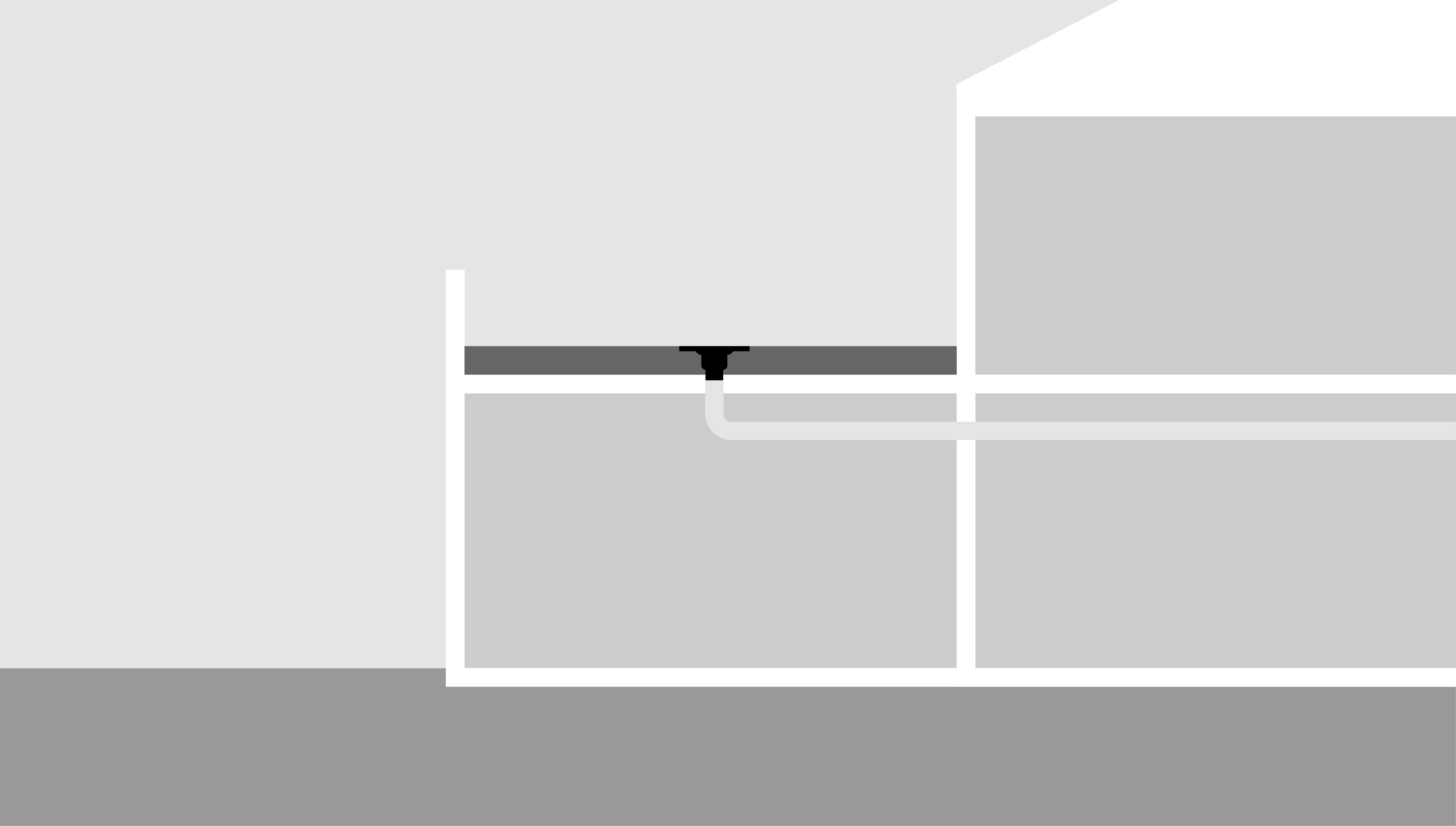

Classe H 1,5
- Charge d'essai : environ 150 kg
- Surfaces sur lesquelles aucune charge n'est prévue

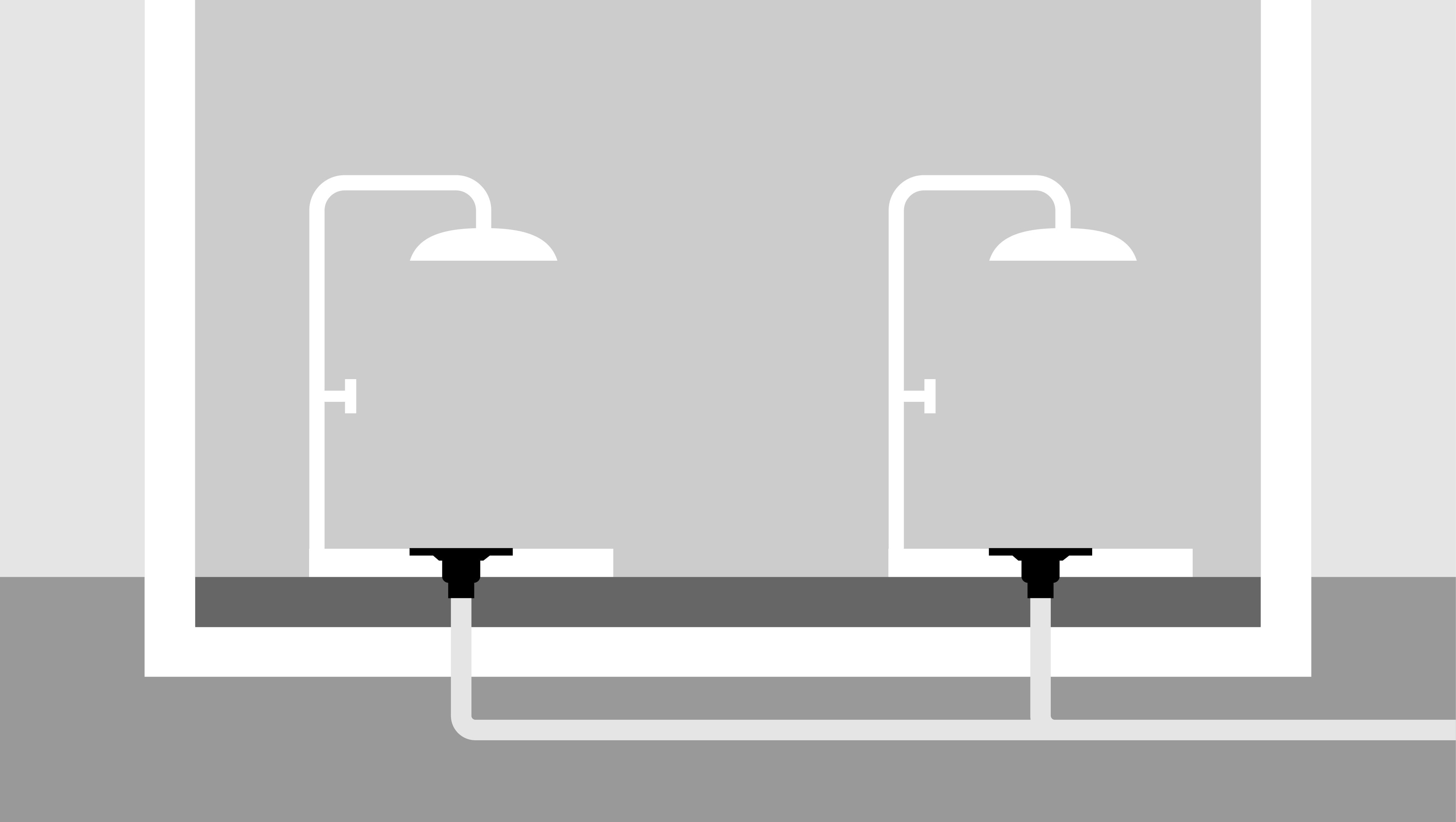

Classe K 3
- Charge d'essai : environ 300 kg
- Surfaces sans circulation automobile, telles que les logements, les bâtiments commerciaux et certains bâtiments publics

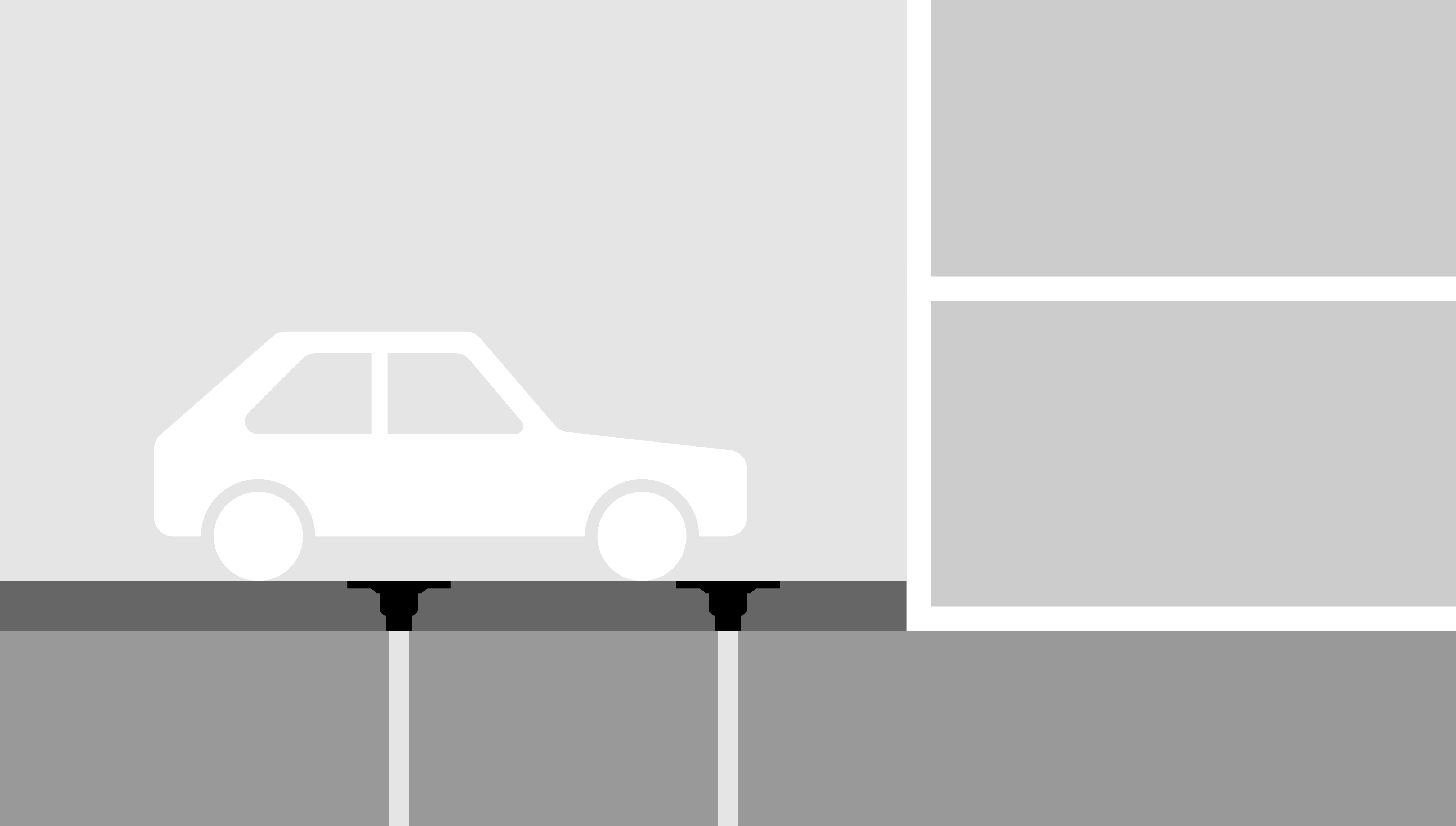

Classe L 15
- Charge d'essai : environ 1,5 t
- Surfaces soumises à un trafic routier léger, comme dans les locaux à usage commercial et les espaces publics

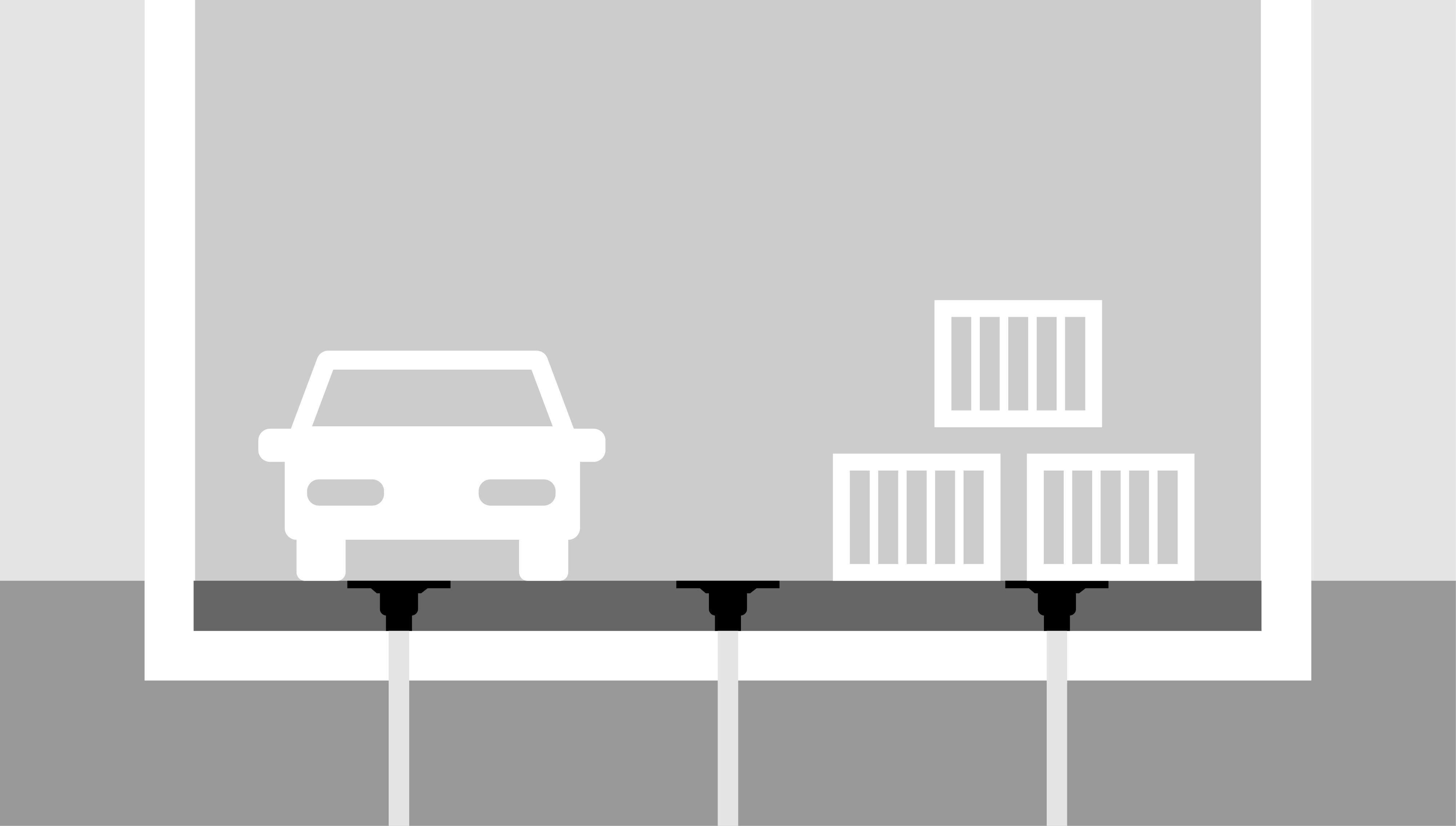

Classe R 50
- Charge d'essai : environ 5 t
- Zones soumises à la circulation de véhicules, comme dans les locaux à usage commercial et les usines

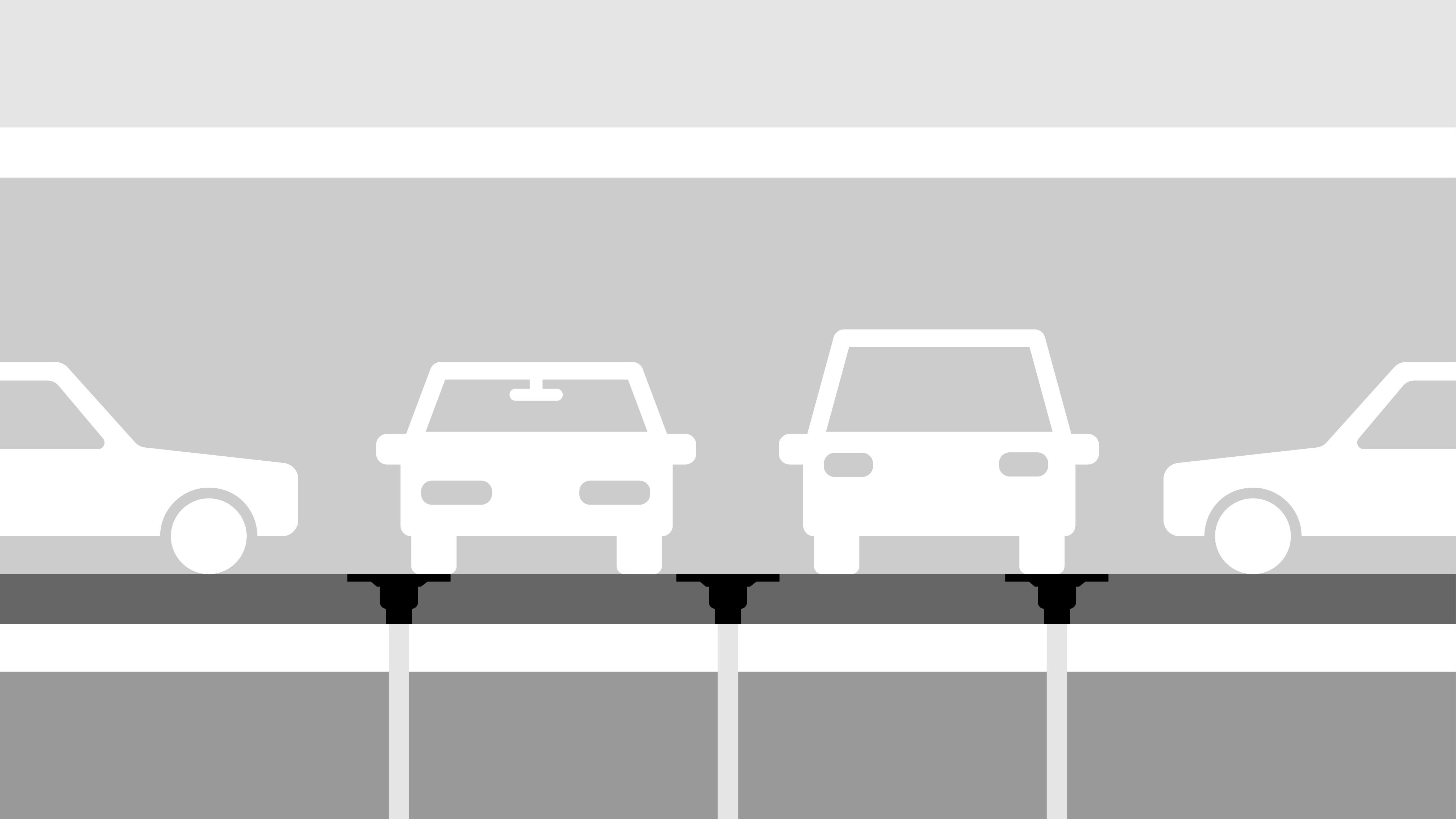

Classe M 125
- Charge d'essai : environ 12,5 t
- Zones de circulation automobile telles que parkings, usines et ateliers

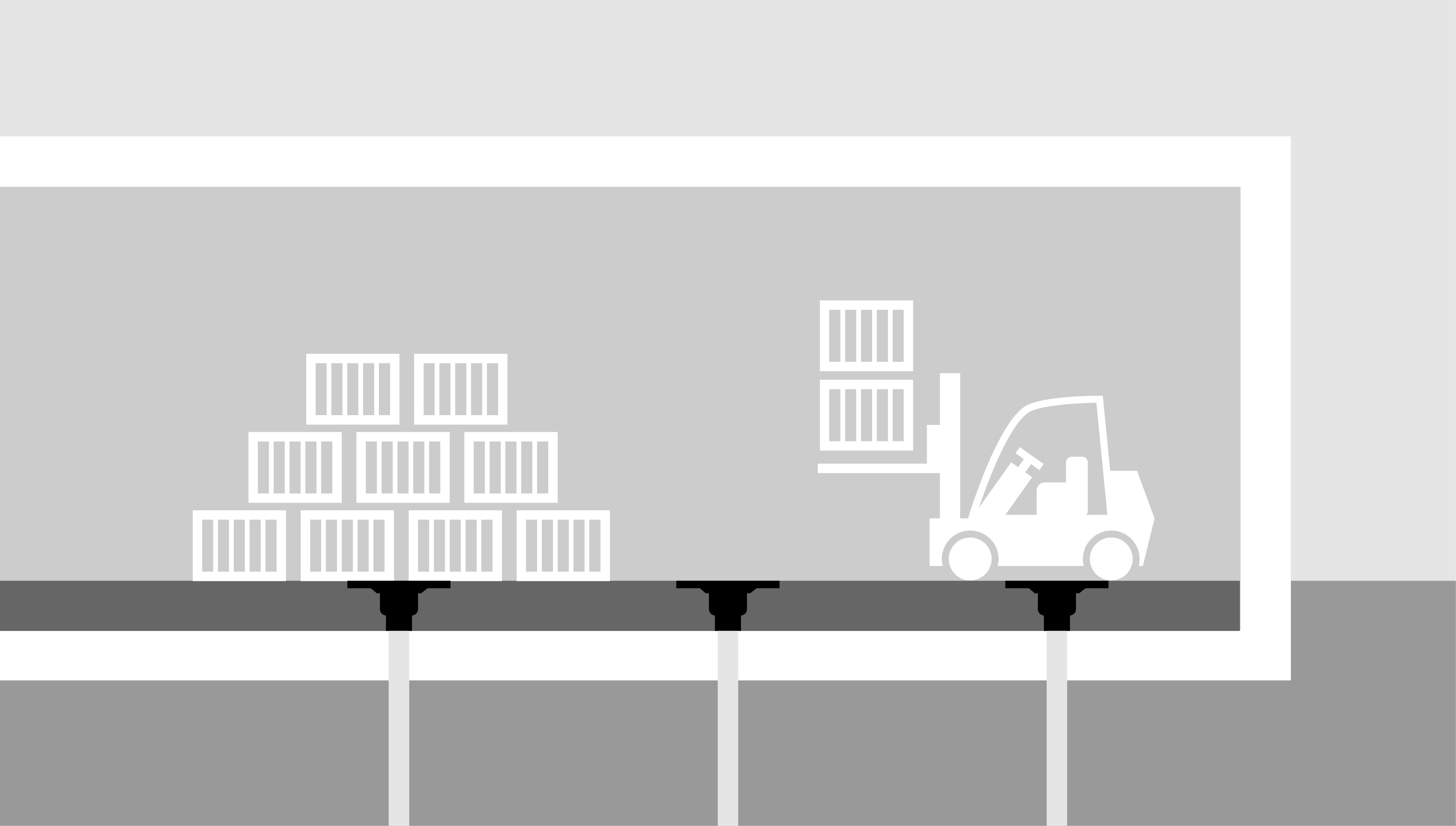

Classe N 250
- Charge d'essai : environ 25 t
- Zones industrielles soumises à un trafic intensif de chariots élévateurs, telles que les sites de transformation alimentaire, les usines chimiques ou les installations de génie des procédés

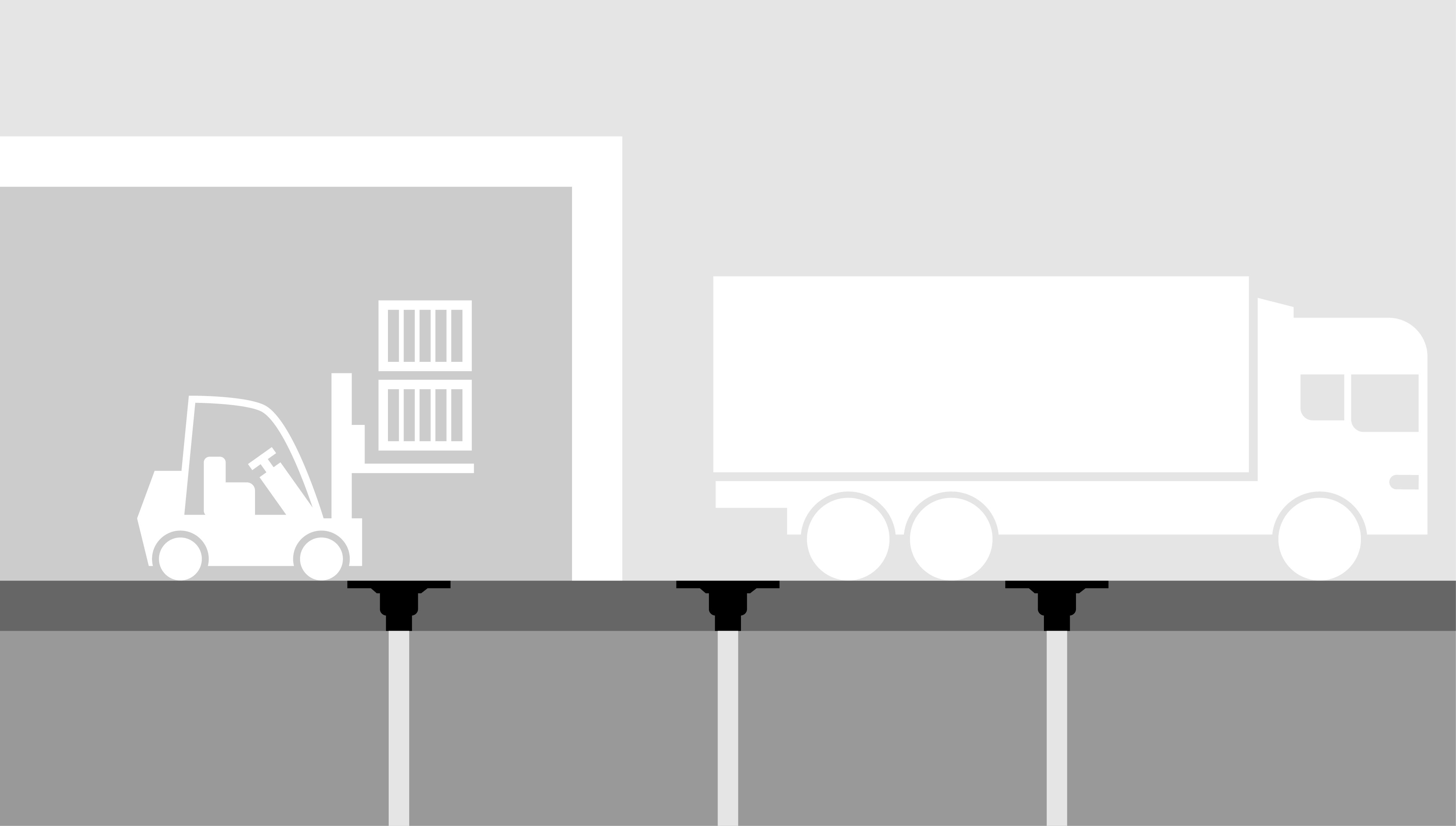

Classe P 400
- Charge d'essai : environ 40 t
- Zones soumises à des contraintes particulièrement élevées, y compris les zones de transformation alimentaire, les installations chimiques ou de génie des procédés, où les écoulements sont exposés à la circulation de chariots élévateurs industriels et/ou de véhicules lourds manœuvrant sur place
Classes de charge pour les couvercles de recouvrement (ou caillebotis) dans les zones de circulation
conforme à la norme DIN EN 124

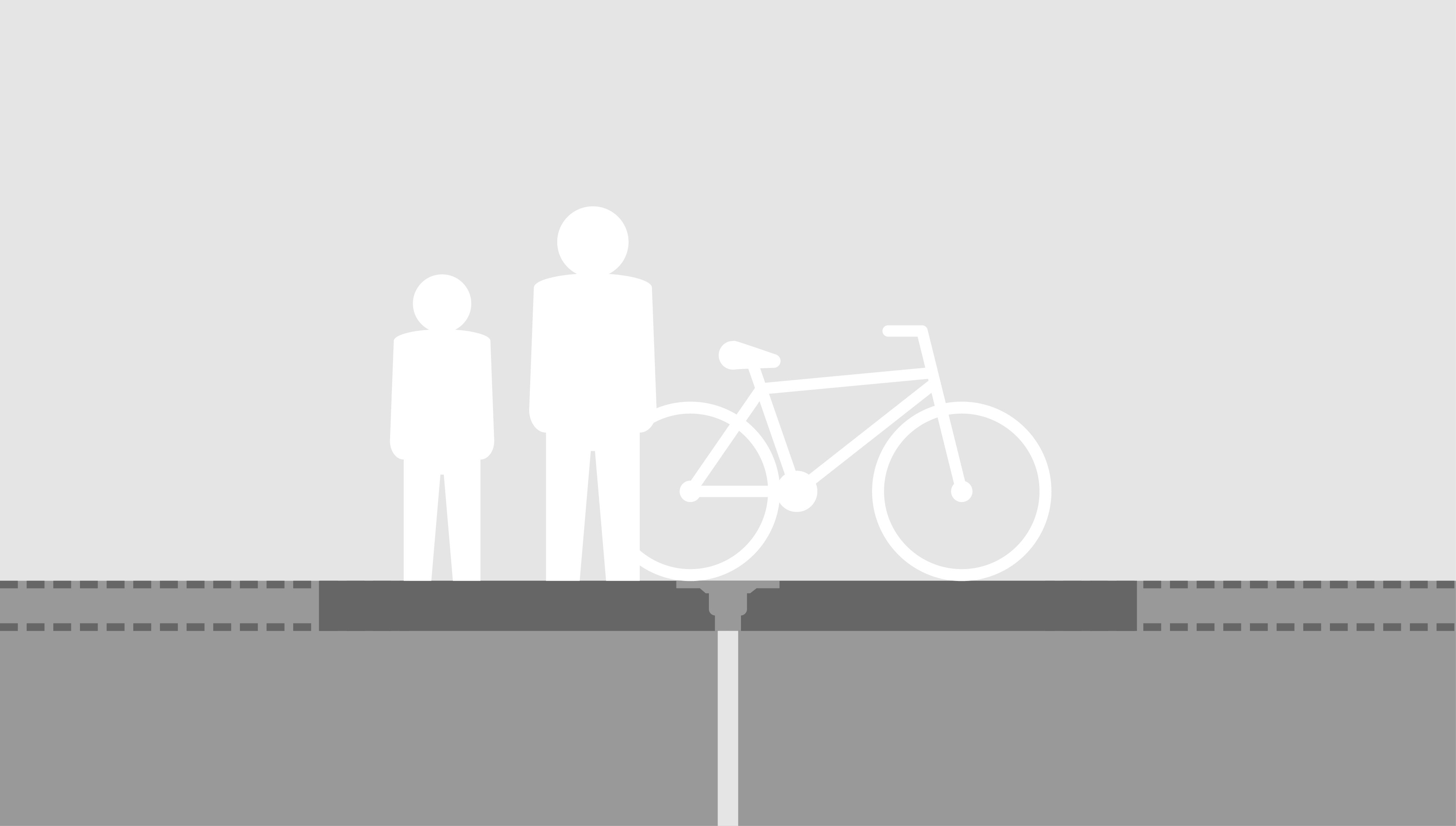

Groupe 1 (au moins classe A 15)
- Charge d'essai : environ 1,5 t
- Pour les zones réservées exclusivement aux piétons et aux cyclistes

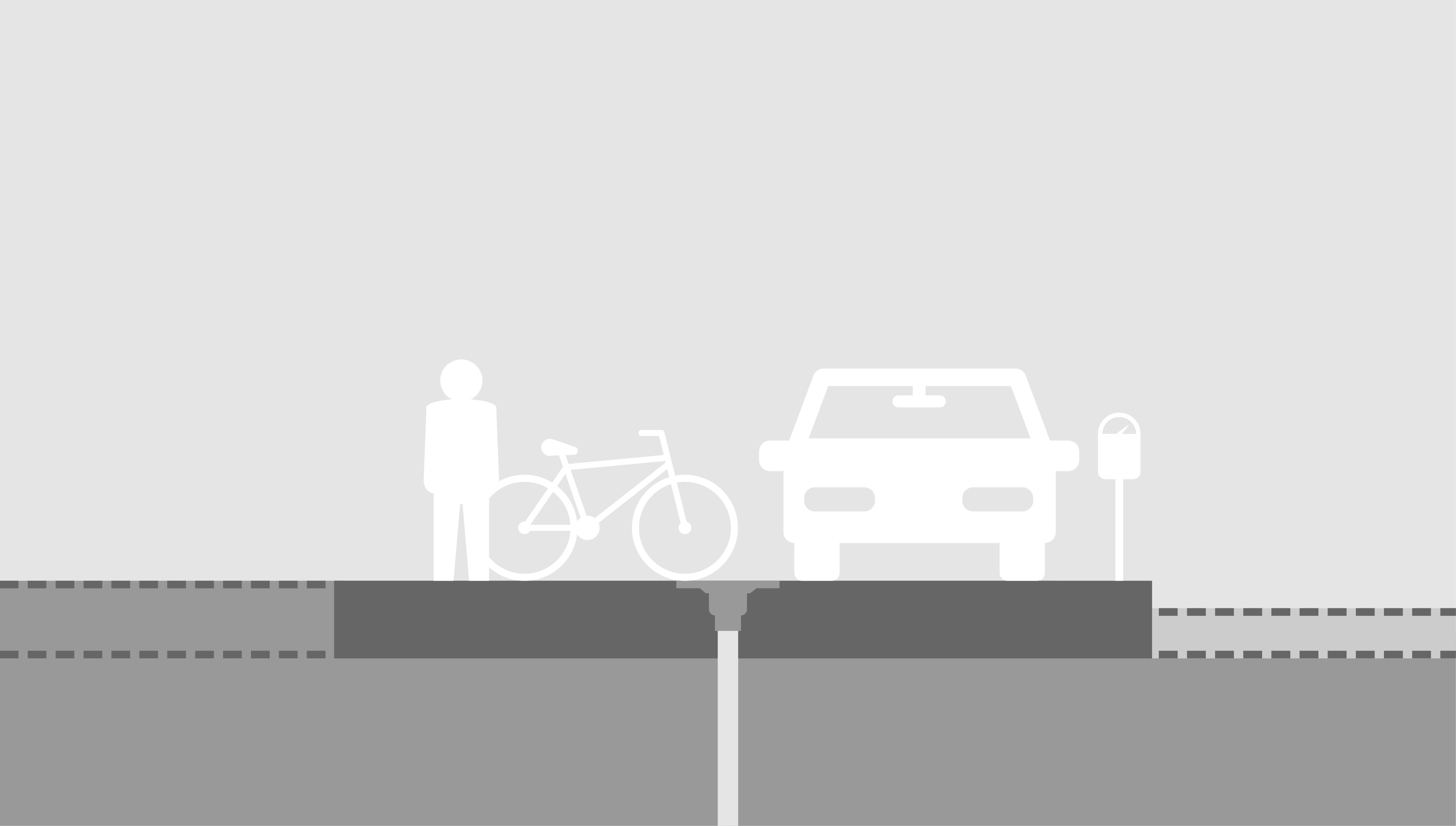

Groupe 2 (classe B 125 au minimum)
- Charge d'essai : environ 12,5 t
- Zones piétonnes et surfaces similaires, parkings pour voitures ou parkings à étages

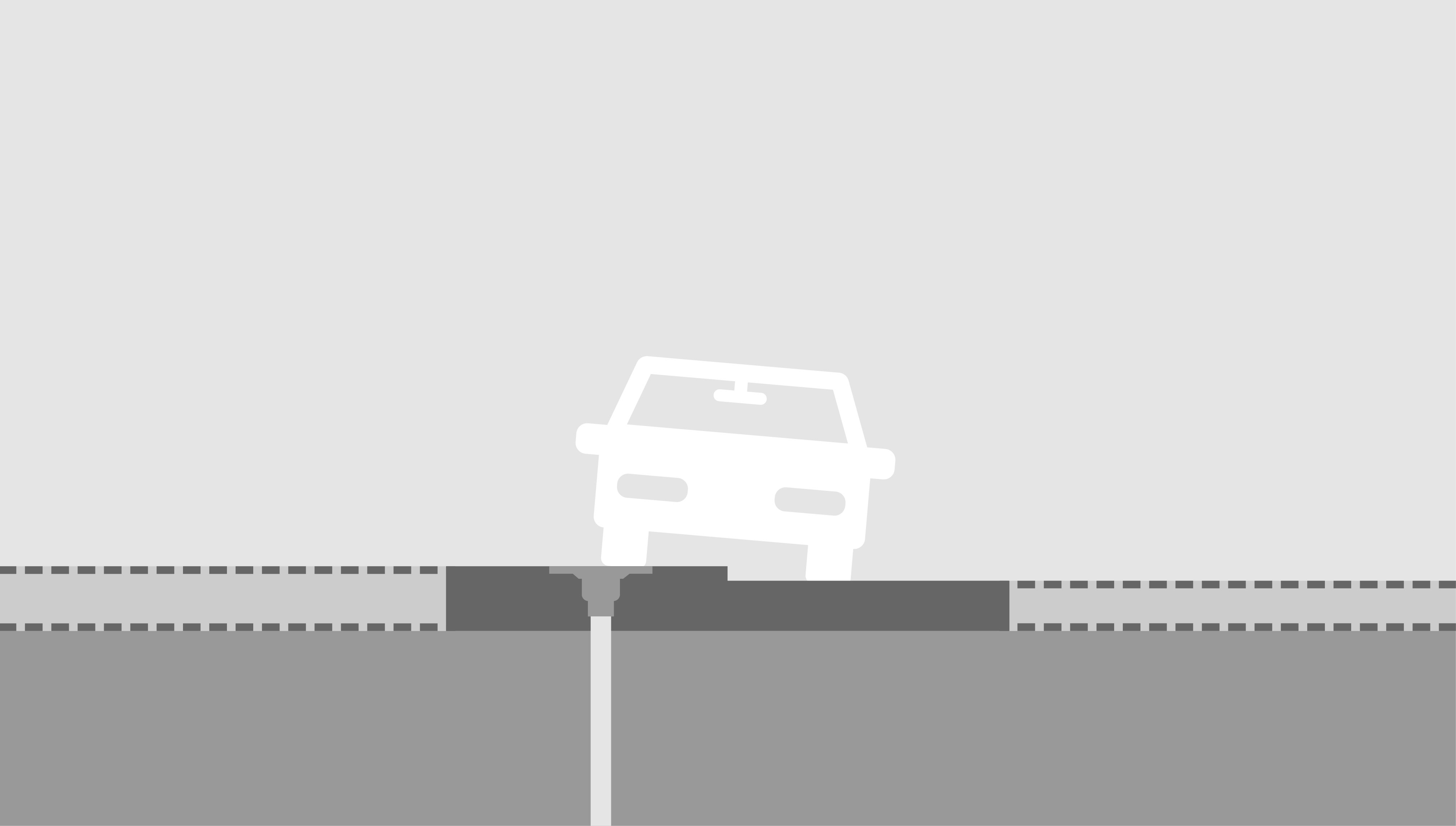

Groupe 3 (au moins classe C 250)
- Charge d'essai : environ 25 t
- Pour les éléments rapportés au niveau des caniveaux de bordure des routes qui, mesurés à partir du bord du trottoir, ne dépassent pas de 0,5 m sur la chaussée et de 0,2 m sur la zone piétonne

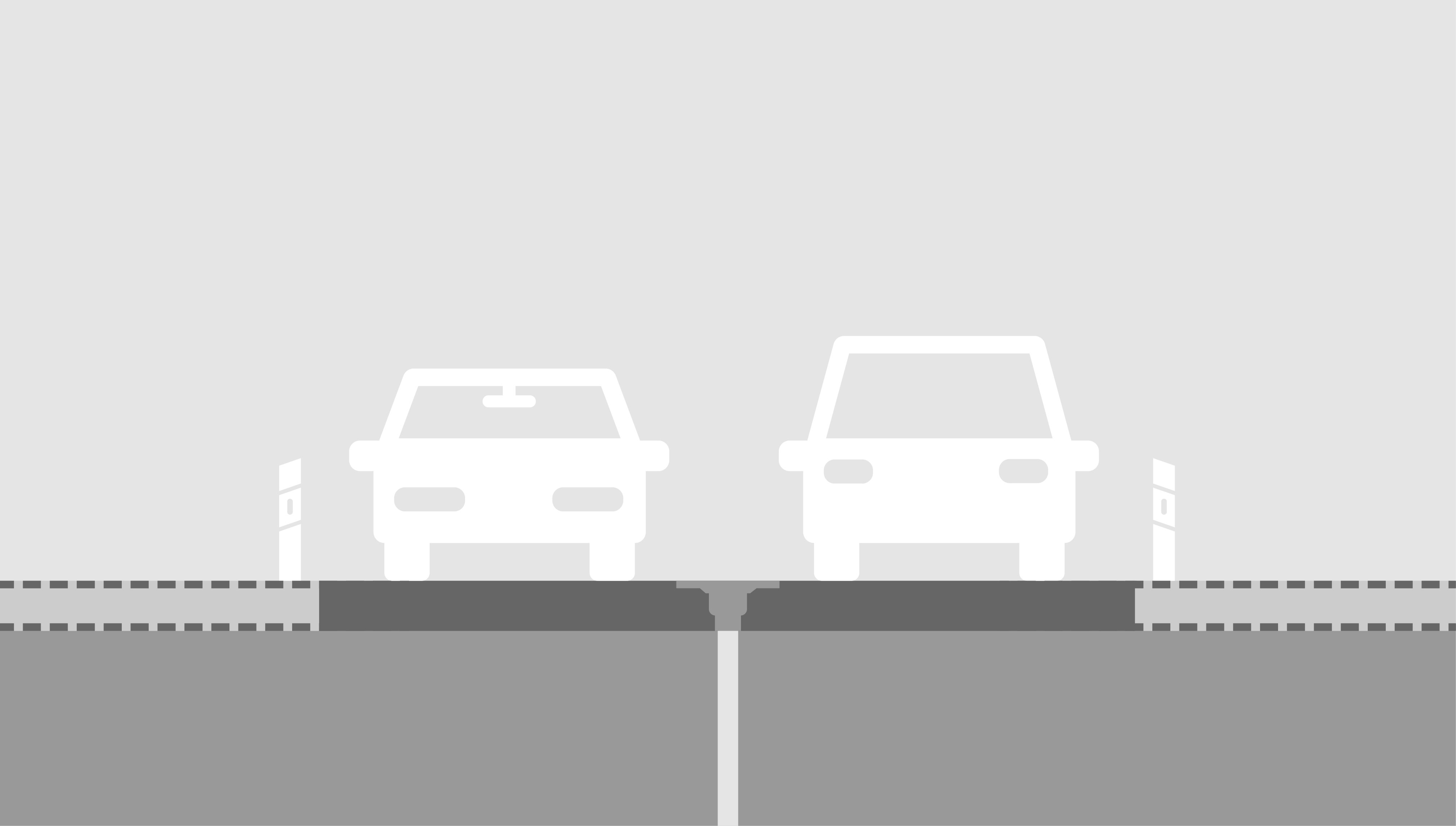

Groupe 4 (au moins classe D 400)
- Charge d'essai : environ 40 t
- Chaussées routières (y compris les voies piétonnes), accotements routiers et aires de stationnement autorisées pour tous les types de véhicules routiers

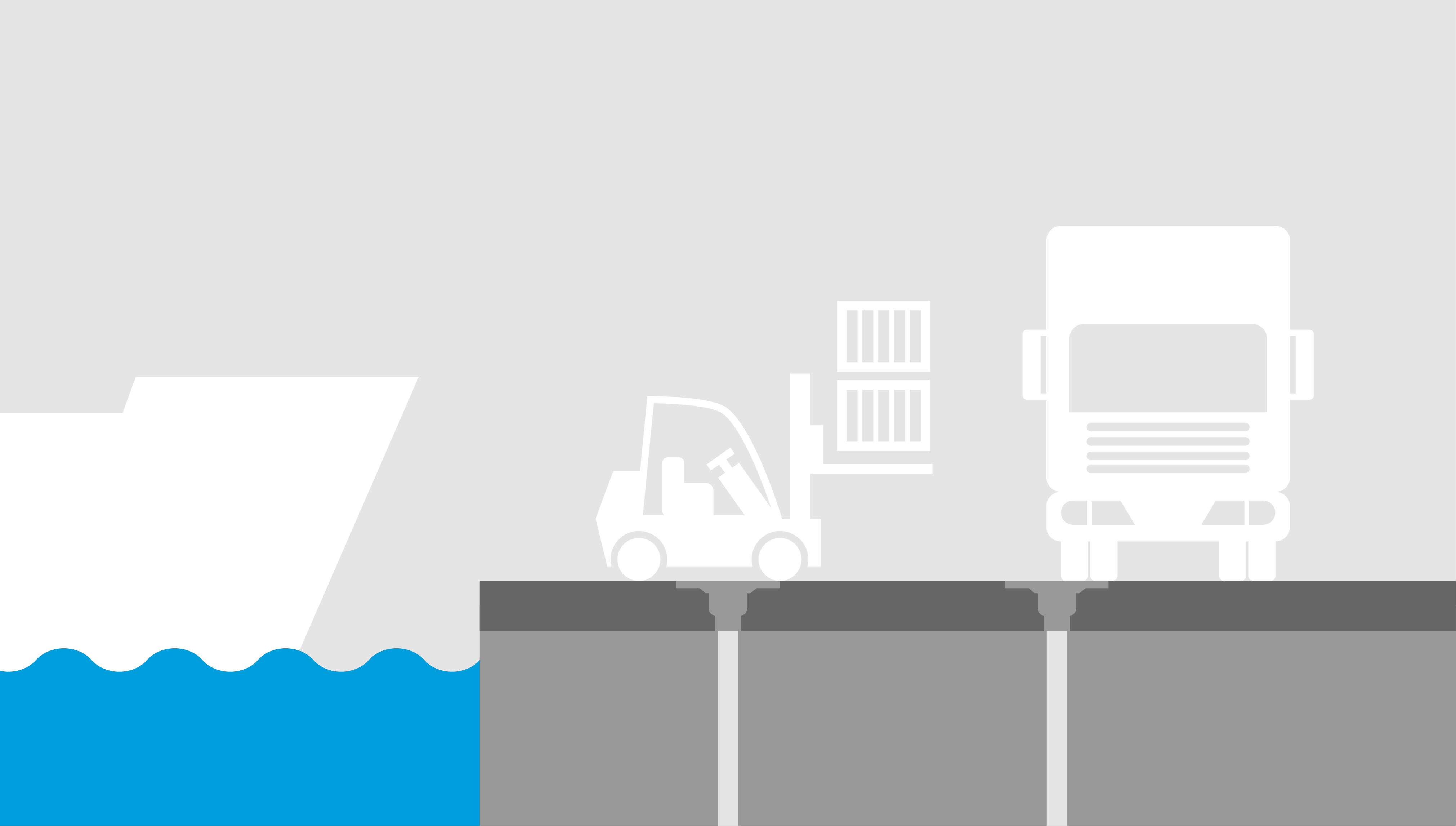

Groupe 5 (classe E 600 au minimum)
- Charge d'essai : environ 60 t
- Surfaces soumises à des charges par roue élevées, par exemple installations portuaires, aires de trafic aéroportuaires

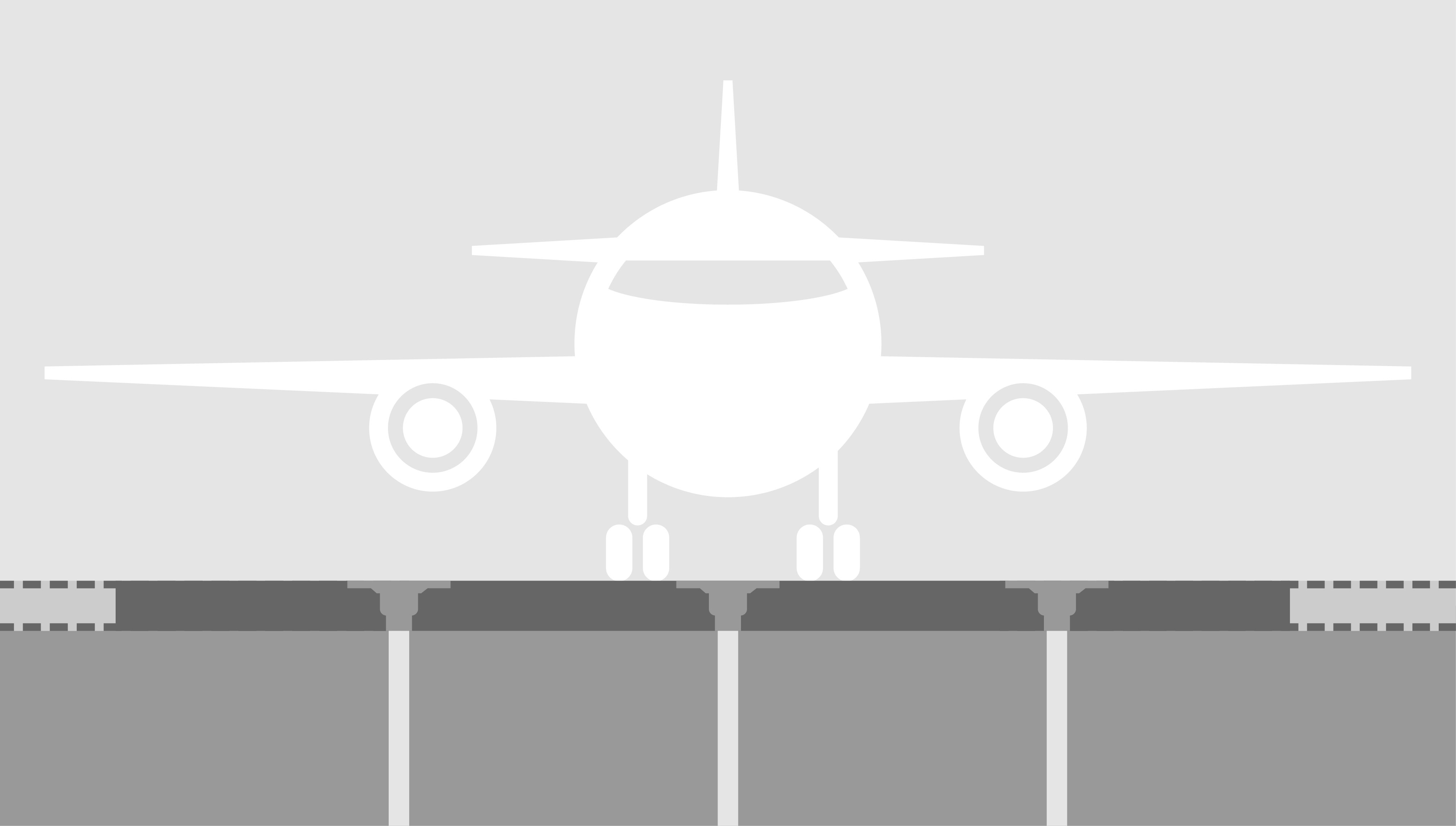

Groupe 6 (au moins classe F 900)
- Charge d'essai : environ 90 t
- Surfaces soumises à des charges par roue particulièrement élevées, par exemple les aires de trafic
