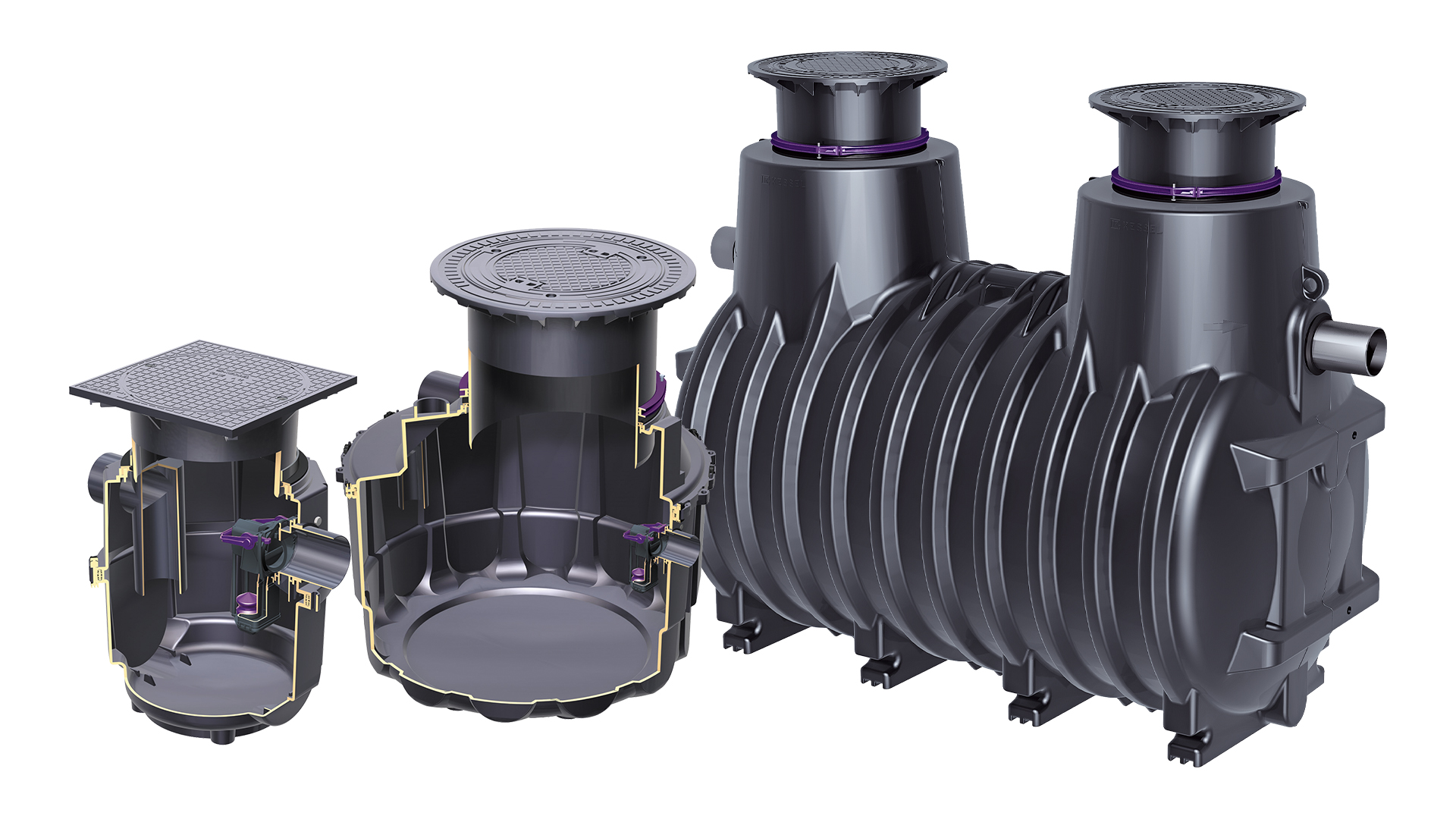

Conception d'un séparateur d'effluents légers EasyOil de KESSEL
Les séparateurs d'effluents légers de la gamme EasyOil de KESSEL sont utilisés partout où il faut empêcher les carburants et les lubrifiants de pénétrer dans le réseau d'évacuation des eaux usées. Le modèle et la version les mieux adaptés doivent être déterminés par calcul en fonction de l'application spécifique. Découvrez ici comment procéder au mieux.
Veuillez noter que ces conseils de planification sont fournis à titre purement informatif. Pour le dimensionnement proprement dit d'un séparateur d'effluents légers EasyOil, veuillez utiliser la fiche de dimensionnement KESSEL.
Étape 1 : Déterminer les données de base
Commencez par recueillir quelques informations de base sur le lieu d'intervention. Celles-ci serviront de point de départ pour la suite de la planification.
Type de site d'intervention
On distingue généralement les secteurs suivants :
- Secteur automobile (par exemple, stations-service, stations de lavage ou garages)
- Autres (par exemple, parkings, parcs à ferraille ou stations de transvasement)
contenance d'eaux usées
Lesquelles des substances mentionnées doivent être séparées ?
- Boues d'hydrocarbures
- hydrocarbures
- Produits de nettoyage
- Émulsions stables
rejet d'eaux usées
Dans lequel des éléments cités les eaux usées provenant du séparateur sont-elles évacuées ?
- Canalisation d'eaux usées/d'eaux mixtes
- Canalisation d'eaux pluviales
- Cours d'eau
- Station d'épuration
- Autre installation
Conditions de rejet et valeurs limites
Quelles sont les conditions de rejet et les valeurs limites applicables ?
- Fonctionnement du séparateur
- Teneur en hydrocarbures en mg/l
- Autres spécifications
Étape 2 : Calculer le débit des eaux pluviales et des eaux usées
Calculez le débit maximal des eaux pluviales et des eaux usées en litres par seconde à l'aide des formules ci-dessous. Si les eaux pluviales et les eaux usées ne sont jamais évacuées simultanément, seul le débit le plus élevé des deux est pris en compte.

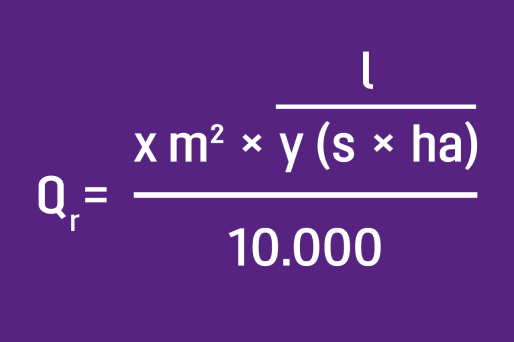

Débit d'écoulement des eaux pluviales Qr
- x : Surface totale de captage des eaux de pluie (A)
- y : Pluviométrie locale (i)

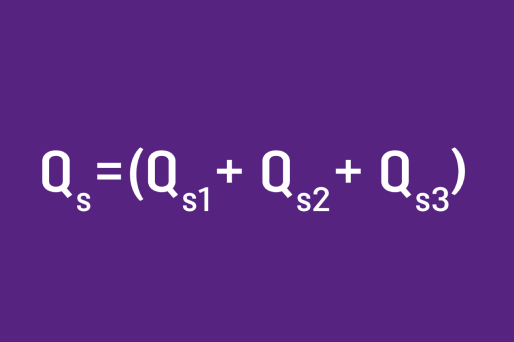

Débit d'évacuation des eaux usées Qs
Sauf indication contraire, cette valeur doit être multipliée par deux pour le calcul de la capacité nominale du séparateur.
- QS1 : débit des vannes de vidange/points de prélèvement
- QS2 : débit des stations/chaînes de lavage
- QS3 : débit des appareils de nettoyage à haute pression
Étape 3 : Identifier les facteurs d'influence
Outre le débit maximal des eaux pluviales et des eaux usées, vous devez également tenir compte des facteurs dits « d'influence » lors de la conception d'un séparateur d'effluents légers. Ceux-ci dépendent de la densité des hydrocarbures introduits dans le séparateur, de la teneur en biodiesel et de la nature des eaux usées.
Facteur de densité fd
en fonction de la densité du liquide léger ; données valables pour les séparateurs essence/de coalescence
- Jusqu'à 0,85 g/cm³ : facteur 1/1
- Jusqu'à 0,90 g/cm³ : facteur 2/1,5
- Jusqu'à 0,95 g/cm³ : facteur 3/2
- En cas de combinaison séparateur de coalescence/séparateur d'essence : facteur 1
Coefficient de difficulté fx
en fonction de la nature des eaux usées
- Eaux usées industrielles : facteur 2
- Autres : facteur 1
Coefficient de difficulté fx
en fonction de la nature des eaux usées
- Eaux usées industrielles : facteur 2
- Autres : facteur 1
Étape 4 : Déterminer la puissance nominale et la capacité de stockage
Dès que vous disposez des valeurs relatives au débit maximal des eaux de pluie et des eaux usées ainsi que des facteurs d'influence, vous pouvez calculer la capacité nominale requise du séparateur d'effluents légers à l'aide de la formule suivante :
NS = (Qr + fx × Qs) × fd × ff
Déterminez également le volume souhaité ou prescrit par l'autorité compétente du réservoir de liquides légers en litres. Tenez également compte des quantités de liquides légers pouvant s'accumuler en cas de dysfonctionnements.
Étape 5 : Déterminer le volume du bac à boues
Calculez maintenant le volume de décanteur nécessaire en litres. Pour ce faire, utilisez la formule ci-dessous qui correspond à votre cas d'application. Comparez ensuite le résultat avec les volumes minimaux indiqués ci-dessous : la valeur la plus élevée correspond au volume de décanteur nécessaire.

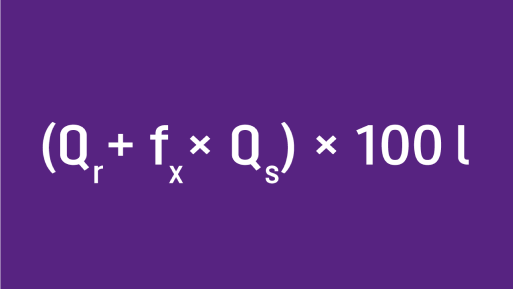

En cas de faible production de boues
Exemples d'applications possibles :
- Traitement des eaux usées de process avec des volumes de boues faibles et bien définis
- Zones de collecte des eaux pluviales qui ne sont polluées ni par les salissures provenant de la chaussée, ni par la circulation routière, etc. (par exemple, bacs de rétention sur les parcs de stockage)

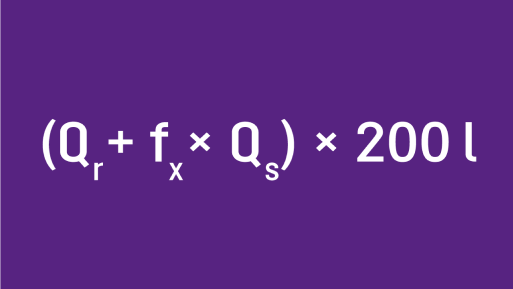

En cas de production modérée de boues
Exemples d'applications possibles :
- Stations-service
- Stations de lavage pour voitures particulières ou autobus
- Ateliers de réparation automobile
- Services publics d'approvisionnement en énergie
- Fabricants de machines

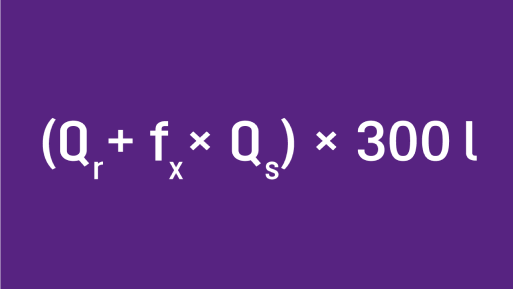

En cas de forte production de boues
Exemples d'applications possibles : par exemple, des stations de lavage pour…
- ... camions
- ... véhicules de chantier ou engins de chantier
- ... des machines agricoles
volume minimum
par cuve, lorsque le volume des boues est réparti sur plusieurs cuves
volume minimum
pour les débourbeurs non divisés dans les séparateurs d'effluents légers d'un diamètre nominal maximal de NS 3
volume minimum
pour les débourbeurs non divisés dans les séparateurs d'effluents légers dont la taille nominale dépasse NS 3
volume minimum
pour les débourbeurs non compartimentés dans les séparateurs d'effluents légers destinés à l'écoulement des chaînes de lavage automatiques, des stations de lavage pour véhicules ou des portiques de lavage
Exemple de calcul pour un séparateur d'effluents légers
Objet : station-service à céder à Cologne
Informations relatives au fonctionnement
Composants S-I-P
Eaux pluviales et eaux usées : pas simultanément
Lavabo
- 3 vannes de vidange DN 25
- 2 vannes de vidange DN 15
- 2 x appareils haute pression
- Lavage des moteurs ; huile d'une densité de 0,92 g/cm³
- Biodiesel B10
Surface de rétention
- 100 m²
- r(5;2) = 245 l/s x ha
- Biodiesel B10
Débit d'écoulement des eaux pluviales Qr
Précipitations locales * | Débit d'eau de pluie l/s | Débit d'eau de pluie l/s | Débit des eaux pluviales l/s | Débit des eaux pluviales l/s |
150 | 1,5 | 4,5 | 7,5 | 12,0 |
200 | 2,0 | 6,0 | 10,0 | 16,0 |
300 | 3,0 | 9,0 | 15,0 | 24,0 |
* À vérifier auprès de l'autorité compétente ; ce débit ne doit toutefois pas être inférieur à 150 l/(s x ha).
Précipitations locales = ................................................. l/(s x ha)
Surface de captage des eaux pluviales 1 = ............................................................ m²
Surface de collecte des eaux de pluie 2 = ............................................................ m²
Surface de collecte des eaux de pluie 3 = ............................................................
m²_______________________________________________________________________________________________
Total = ............................................................ m²
Calcul du débit d'eau de pluie Qr :
100 m² x 245 l/s x ha : 10 000 = 2,45 l/s
Débit d'évacuation des eaux usées Qs
→Qs 1 : Robinets de vidange/points de prélèvement
Les vannes de vidange auxquelles sont raccordés des appareils haute pression conformément à Qs 3 ne sont pas prises en compte ici................
..... Pièces DN 15 (R 1/2) à 0,5 l/s = ................................. l/s
.................... Pièce DN 20 (R 3/4) à 1,0 l/s = ................................. l/s
.................... Pièce DN 25 (R 1) à 1,7 l/s = .................................
l/s_______________________________________________________________________________________
Somme Qs1 : .............................. l/s
→Qs2 : stations/chaînes de lavage automatiques pour véhicules................
...... pièces à 2 l/s Somme Qs 2 : .............................. l/s
→Qs3 : Appareils de nettoyage haute pression (appareils HP)
- Appareil unique : 2 l/s
- Plusieurs appareils : 1, premier appareil 2 l/s, chaque appareil supplémentaire 1 l/s
- Appareil unique associé à une station de lavage automatique : 1 l/s
...................... unités Somme Qs 3 : ............................ l/s
Sauf si l'autorité compétente exige ou reconnaît un autre calcul, il convient de doubler le débit Qs pour déterminer la valeur nominale de l'évacuation des eaux usées : 2 Qs = .............................. l/s
Somme QS = QS1 + QS2 + QS3 = QS …………………………… l/s
Facteurs de difficulté minimaux fx
Utilisation prévue | fx |
| a) pour le traitement des eaux usées (eaux usées industrielles) issues de processus industriels, de stations de lavage de véhicules, du nettoyage de pièces souillées par de l'huile ou d'autres sources, par exemple les points de remplissage des stations-service ; | 2 |
| b) pour le traitement des eaux pluviales contaminées par des hydrocarbures (ruissellement pluvial) provenant de surfaces imperméables, par exemple des parkings, des routes, des chantiers ; | sans importance, car Qs = 0 (uniquement des eaux pluviales) |
| c) pour retenir les hydrocarbures sortant de manière incontrôlée afin de protéger les surfaces environnantes. | 1 |
Calcul du facteur de difficulté :
fx = 2
Facteur de densité fd
Densité des hydrocarbures | Facteur de densité selon la norme DIN 1999, partie 2 B | Facteur de densité selon K | DIN 1999, partie 6 B K |
jusqu'à 0,85 | 1 | 1 | 1 - 1 |
jusqu'à 0,90 | 2 | 1,5 | 1 - 1 |
à 0,95 | 3 | 2 | 1 - 1 |
B = séparateur d'essence ; K = séparateur de coalescence
Détermination du facteur de densité :
fd = 2
Eau de pluie | Valeur | Unité |
| Surface | 120 | m² |
| Don de pluie | 285 | l/s x ha |
| Coefficient de ruissellement | 1 | - |
| Qr | 3,42 |
Eaux usées | n | Qs | |
| Vanne de vidange DN 25 | 1 | 1,7 | |
| Vanne de vidange DN 20 | 2 | 1,7 | (1,0 + 0,7) |
| Appareil HD | 3 | 4,0 | (2 + 1 + 1) |
| Qs | 7,4 |
Élu | fx | fd | ff | fs | ||
| 2,0 | 1,0 | 1 | 200 | |||
| ||||||
NS Calcul uniquement pour la valeur de salissure | (fx x Qs ) x fd | 14,8 | ||||
| ||||||
NS Calcul uniquement pour les eaux pluviales | Qr x fd x ff | 3,42 | ||||
| ||||||
NS combiné | 18,22 | |||||
NS élu | 20 | |||||
| ||||||
Calculer le débourbeur | NS x fs / (fd x ff) | 4 000 | 20 x 200 / (1 x 1) | |||
| ||||||
Débourbeur sélectionné | 5 000 | |||||
