Identification des points de fuite à protéger

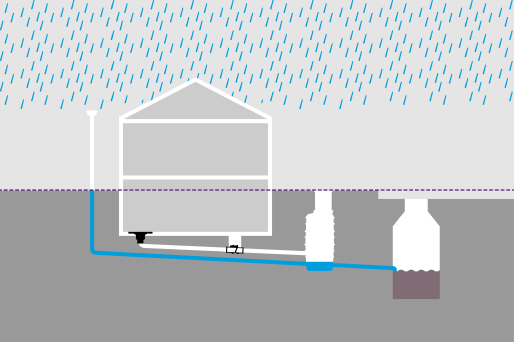

Il convient désormais de déterminer quels points d'évacuation doivent être protégés contre le reflux. En règle générale, les points d'évacuation situés au-dessus du niveau des plus hautes eaux et pouvant être drainés par pente ne doivent pas être équipés d'un dispositif anti-reflux. Dans le cas d'un système séparatif, les eaux pluviales et les eaux usées doivent être évacuées séparément. Dans le cas d'un système mixte, les eaux pluviales et les eaux usées doivent être évacuées hors du bâtiment par des conduites de descente, de collecte ou enterrées séparées. Pour des raisons hydrauliques, les conduites souterraines ou collectrices doivent être regroupées à l'extérieur du bâtiment, le plus près possible du canal de raccordement à la limite de la propriété. Le regroupement doit s'effectuer dans un regard à écoulement libre.

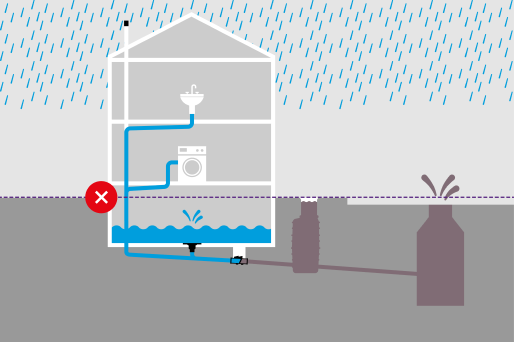

Si des points d'évacuation situés au-dessus du niveau des plus hautes eaux sont drainés via un système anti-refoulement, il existe un risque d'inondation interne en cas de refoulement. Ce tracé de canalisation non conforme aux normes doit être corrigé dans tous les cas.

Le non-respect de ces principes peut entraîner une inondation interne en cas de refoulement et doit être considéré comme une erreur de conception. Ce principe de tracé correct des canalisations est donc primordial pour une conception technique conforme. Il doit également être vérifié lors de chaque rénovation ou transformation. Un tracé incorrect des canalisations doit être corrigé. Cela peut être réalisé en séparant les eaux usées et les eaux pluviales avant d'installer des dispositifs anti-refoulement.

Remarque :
si un écoulement ininterrompu est nécessaire, par exemple pour une machine à laver, il est recommandé d'installer un clapet antiretour avec pompe (Pumpfix).

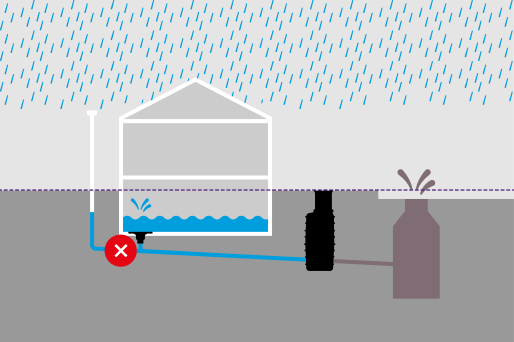

Si les eaux pluviales sont acheminées avec les eaux usées dans le bâtiment, il existe un risque d'inondation interne. Ce risque est encore accru par l'installation d'un dispositif anti-refoulement et ne peut être évité que par un tracé correct des canalisations.
