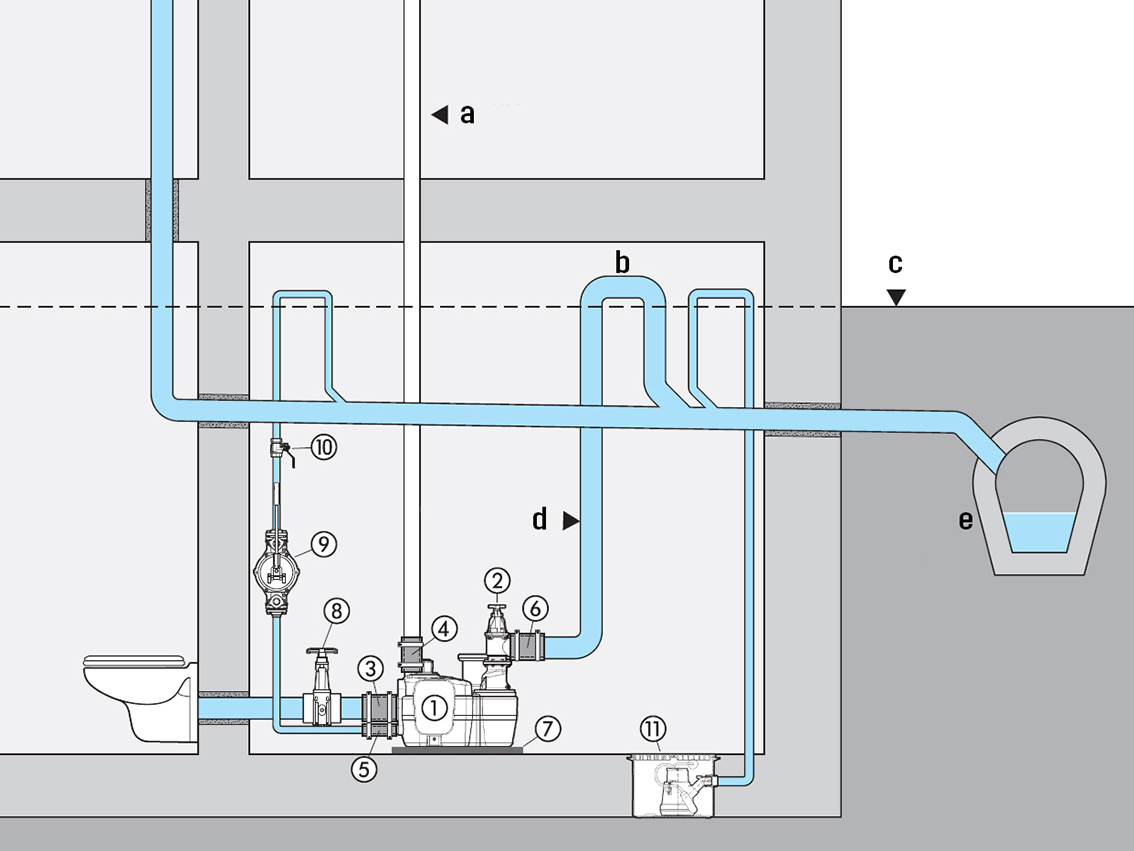

2. Dispositif d’arrêt Vanne d’arrêt en fonte
3. Arrivée
4. Conduite de purge
5. Conduite de raccordement de la pompe manuelle à membrane
6. Conduite de refoulement
7. Tapis d'isolation acoustique
8. Vanne d'arrêt
9. Pompe manuelle à membrane
10. Robinet d'arrêt
11. Cuve de pompage / vidange d'urgence
a Conduite de purge
b Boucle antiretour
c Niveau des plus hautes eaux
d Conduite de refoulement
e Canalisation
Structure schématique
Un poste de relevage est un système complexe : il se compose d'une ou deux pompes, d'une cuve ainsi que de plusieurs raccords pour les conduites d'arrivée, de ventilation et de refoulement. L'illustration suivante vous donne un aperçu de ce à quoi cela peut ressembler.
