Sélection de sondes pour les postes de relevage et les stations de relevage

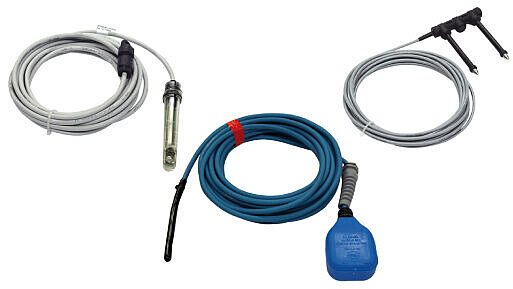

Dans les postes de relevage et les stations de relevage, on utilise certaines sondes ou certains capteurs pour déterminer le niveau d'eau dans la cuve d'eaux usées. Selon l'application de la sonde concernée, cela peut servir à déclencher le pompage ou à déclencher une alarme lorsque l'eau s'accumule dans la cuve. Il existe différents types de sondes, chacune étant adaptée à des conditions d'utilisation spécifiques. Les sondes typiques sont par exemple les capteurs de pression, les sondes de conductivité, les interrupteurs à flotteur, les capteurs hydrostatiques ou les sondes optiques.

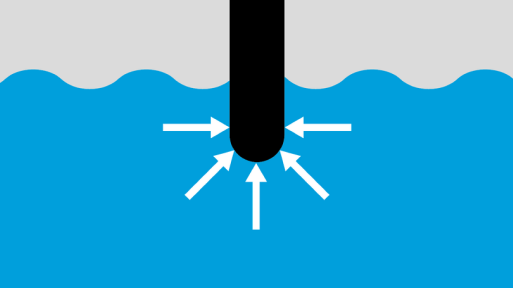

Capteur de pression / Détection par capteur de pression du niveau
Le niveau d'eau dans un poste de relevage ou une station de relevage peut être déterminé à l'aide d'un capteur de pression. L'eau qui monte dans le poste de relevage comprime l'air contenu dans une cloche d'immersion ou un capteur de pression. Cette pression est transmise au capteur de pression et déclenche le pompage dès que le niveau correspondant est dépassé. Le niveau d'eau peut être déterminé au millimètre près.
Les capteurs de pression sont économiques, faciles à utiliser et se sont imposés comme la norme dans de nombreux postes de relevage. Ils ne constituent toutefois pas toujours la solution idéale en cas d’eaux grasses. De plus, ils ne sont pas recommandés lorsque la distance entre le poste de relevage et le gestionnaire est supérieure à 15 mètres ou lorsque le tuyau de refoulement et le câble ne peuvent pas être posés en pente ascendante continue entre le poste de relevage et le gestionnaire. Dans ce cas, de la condensation peut se former dans le tuyau de refoulement et nuire à la transmission correcte du niveau.
interrupteur à flotteur
Dans un poste de relevage ou une station de relevage équipée d'un interrupteur à flotteur, le pompage est déclenché lorsqu'un flotteur situé dans le réservoir d'eaux usées est poussé vers le haut par la montée du niveau d'eau. Dès que le flotteur atteint la hauteur correspondante, l'unité de commande reçoit le signal d'activation de la pompe.
L'interrupteur à flotteur est un type de sonde simple et éprouvé. Cependant, les possibilités de réglage des hauteurs de commutation ou des hystérésis de commutation sont limitées.

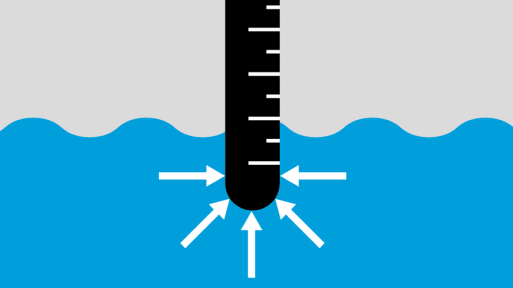

Capteur hydrostatique / Sonde de niveau
Les capteurs hydrostatiques, également appelés sondes de niveau, fonctionnent selon la loi hydrostatique : celle-ci stipule que la pression d'un liquide dans une cuve est directement proportionnelle à la hauteur de la colonne de liquide au-dessus du point de mesure. Ce type de sonde de niveau mesure donc la pression générée par la colonne d'eau dans le réservoir afin de déterminer le niveau d'eau.
Les sondes de niveau présentent l'avantage d'être fiables et précises, car elles sont moins sensibles aux influences extérieures telles que l'encrassement ou les variations de température. De plus, la transmission du signal (par câble) peut s'effectuer sur une distance nettement plus grande (> 100 m) qu'avec d'autres capteurs. Le positionnement du gestionnaire est ainsi beaucoup plus flexible. Cependant, elles sont généralement plus chères que les autres types de sondes.

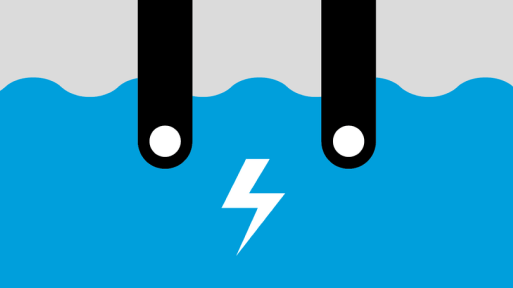

sonde de conductivité
Une sonde de conductivité déclenche le pompage dès que l'eau atteint deux points de mesure très proches l'un de l'autre. La tension alternative qui y est appliquée fait circuler un courant à travers le liquide conducteur entre les points de mesure. Cela envoie au dispositif de commande le signal d'activation de la pompe.
Une sonde de conductivité permet de déterminer le niveau d'eau dans un réservoir d'eaux usées de manière simple et économique. Elle ne fonctionne toutefois qu'avec des liquides conducteurs et ne peut pas être utilisée dans les systèmes de pompage transportant de l'eau de pluie ou de la condensation.

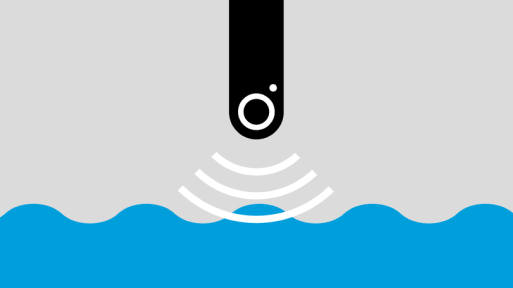

sonde optique
Les sondes optiques sont utilisées comme sondes d'alarme dans les postes de relevage et les stations de pompage. Elles émettent un signal optique sous forme de lumière infrarouge. Dès que la sonde détecte une modification du signal infrarouge, l'alarme se déclenche.
Par rapport à d'autres types de sondes, les sondes optiques sont généralement plus adaptées comme dispositifs d'alarme, car elles fonctionnent de manière fiable même après une longue période d'inactivité. Elles peuvent toutefois déclencher de fausses alarmes lorsqu'elles sont utilisées dans des postes de relevage ou de pompage traitant des eaux usées très moussantes, ou lorsque de la condensation se forme sur la sonde en raison des vapeurs chaudes des eaux usées.
