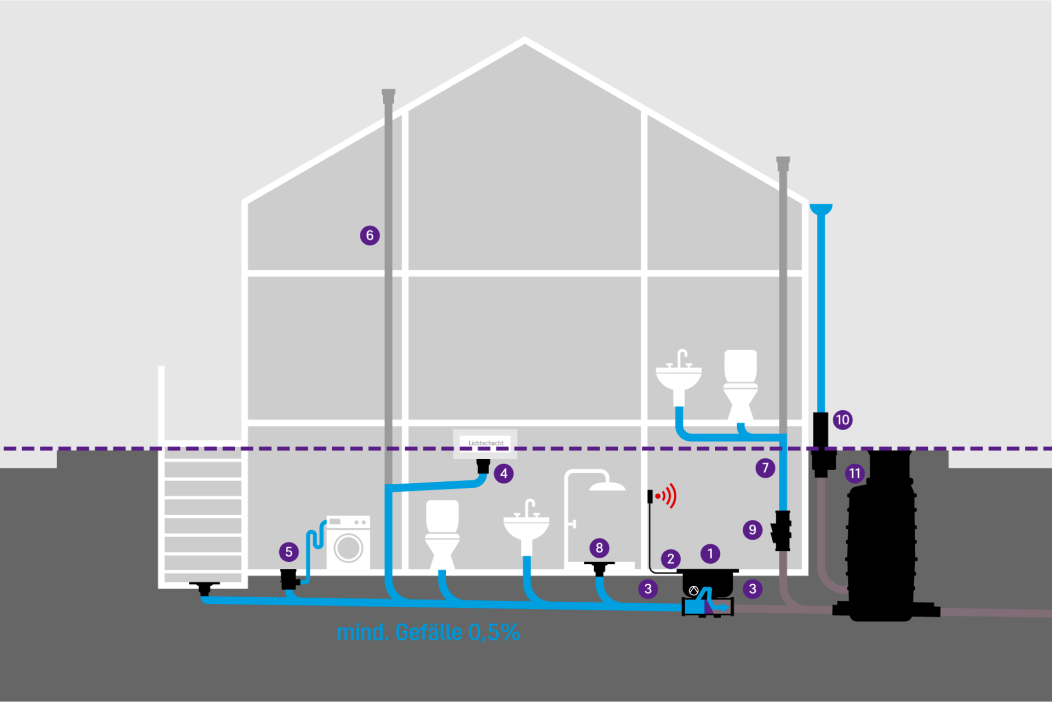

(1) Pumpfix M en pose encastrée en dalle
(2) Gaine électrique DN 50
(3) Zone de stabilisation de 1 m avant et après le Pumpfix M
(4) Siphon de sol avec Multistop et bac à boues pour puits de lumière
(5) Siphon de sol avec dispositif anti-odeur, par ex. Universale Plus
(6) Aération et ventilation
(7) Raccordement des éléments de drainage au-dessus du niveau des plus hautes eaux
(8) Caniveau de douche Linearis
(9) Tuyau de nettoyage
(10) Descente d'eaux pluviales
(11) Regard de raccordement
Clapet antiretour avec pompe Pumpfix M
pour les eaux usées et les eaux grises

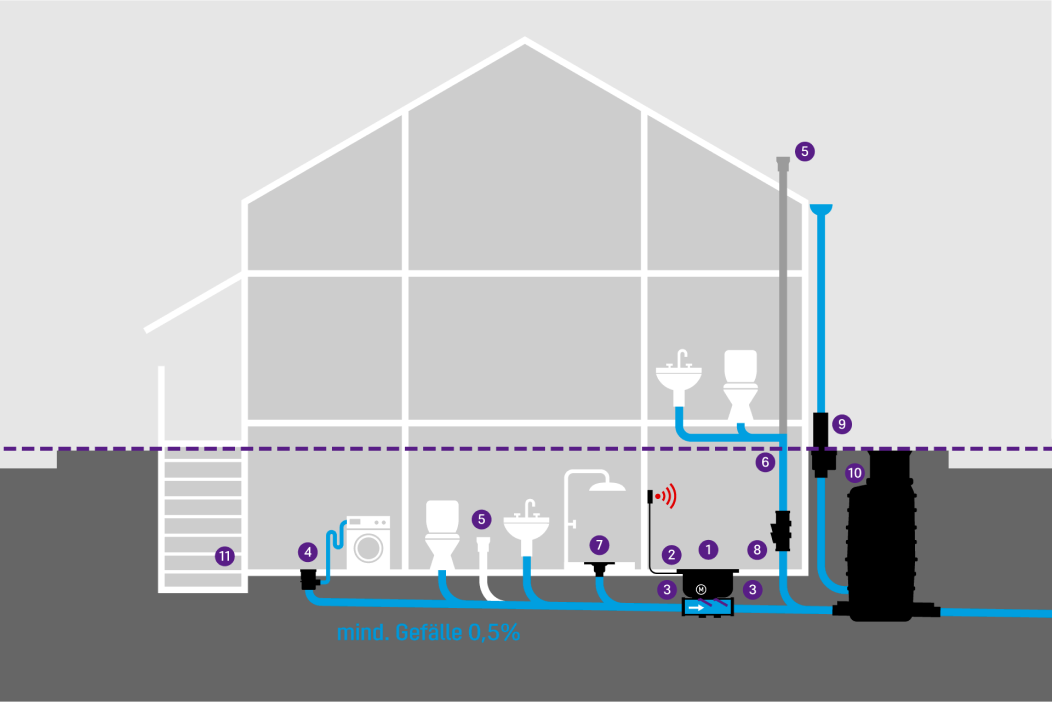

(1) KESSEL Staufix FKA pour une pose encastrée en dalle
(2) Gaine électrique DN 50
(3) Tronçon de stabilisation de 1 m en amont et en aval du Staufix FKA
(4) Siphon de sol avec dispositif anti-odeur, par ex. Universale Plus
(5) Aération et ventilation
(6) Raccordement des éléments de drainage au-dessus du niveau des plus hautes eaux
(7) Caniveau de douche Linearis
(8) Tuyau de nettoyage
(9) Descente d'eaux pluviales
(10) Regard de raccordement
(11) Descente d'escalier de cave couverte avec seuil de porte
Clapet antiretour Staufix FKA
pour les eaux usées et les eaux grises

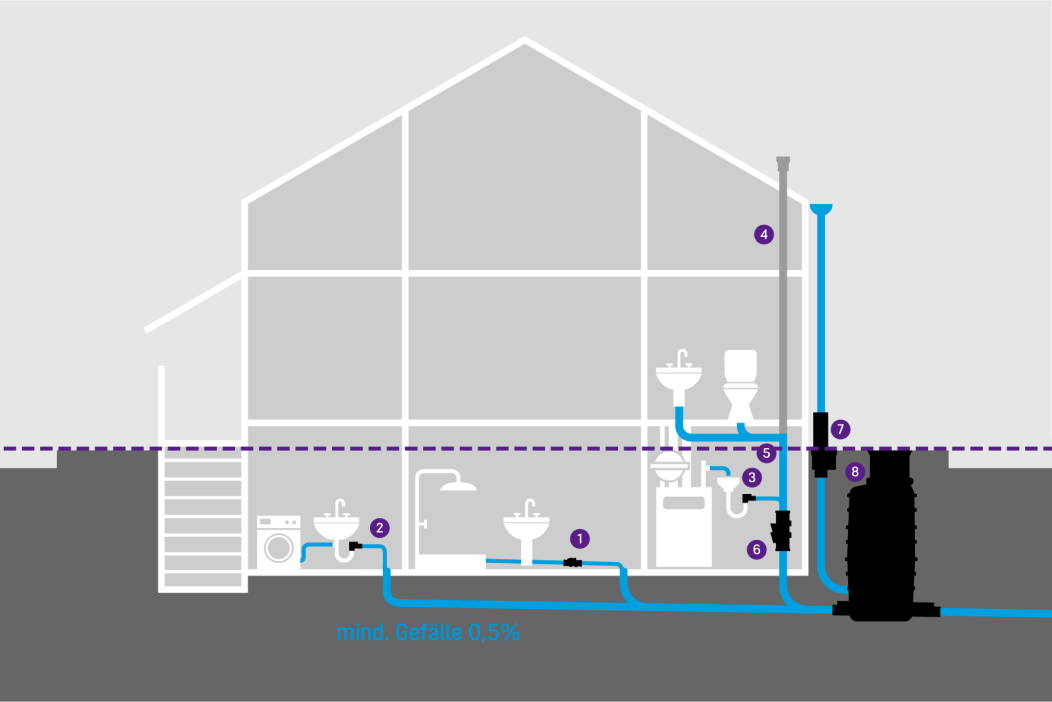

(1) KESSEL Staufix DN 50
(2) Siphon KESSEL Staufix
(3) Siphon KESSEL Staufix
(4) Aération et ventilation
(5) Raccordement des appareils à évacuation au-dessus du niveau des plus hautes eaux
(6) Tuyau de nettoyage
(7) Descente d'eaux pluviales
(8) Regard de raccordement
Clapets antiretour Staufix DN 50/70 et siphon Staufix DN 50
pour les eaux grises

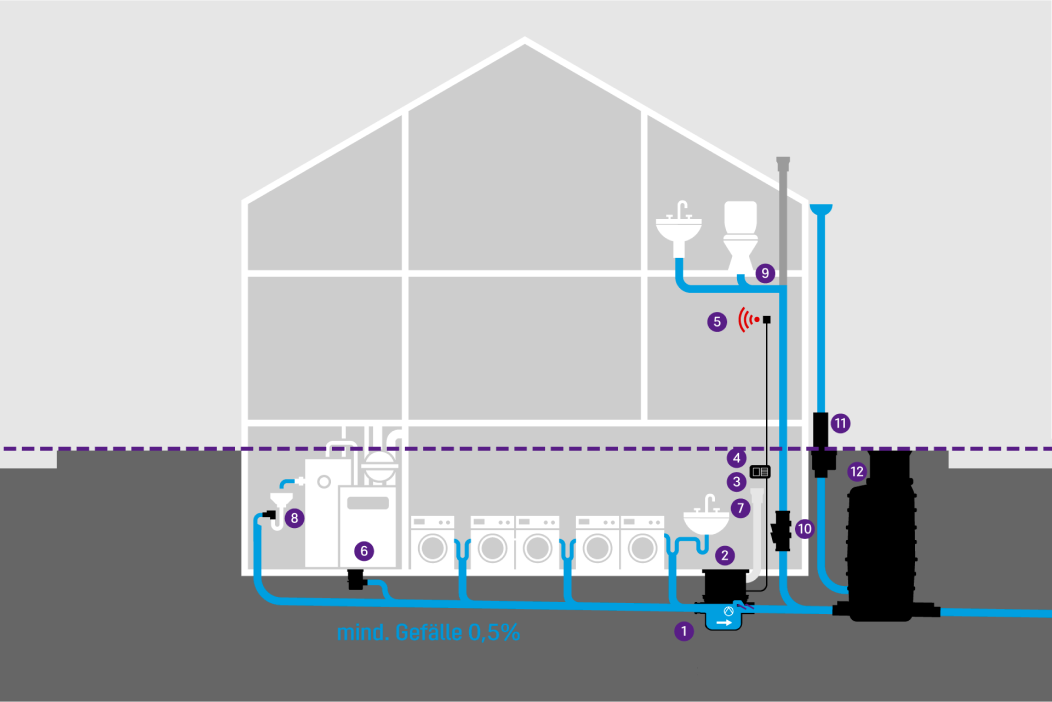

(1) Chaudière Pumpfix S
(2) Siphon de sol intégré dans le couvercle
(3) En option : dispositif d'alarme Basic
(4) En option : contact sec CS pour dispositif d'alarme Basic
(5) En option : report d'alarme
(6) Récupérateur à hydrocarbures
(7) Filtre à charbon actif KESSEL
(8) Raccordement pour l'évacuation des gouttes d'eau du ballon d'eau chaude avec siphon en entonnoir
(9) Raccordement des éléments à évacuer au-dessus du niveau des plus hautes eaux
(10) Tuyau de nettoyage
(11) Descente d'eaux pluviales
(12) Regard de raccordement domestique
Siphons de cave à clapet anti retour et verrouillage manuel Pumpfix S
pour les eaux grises

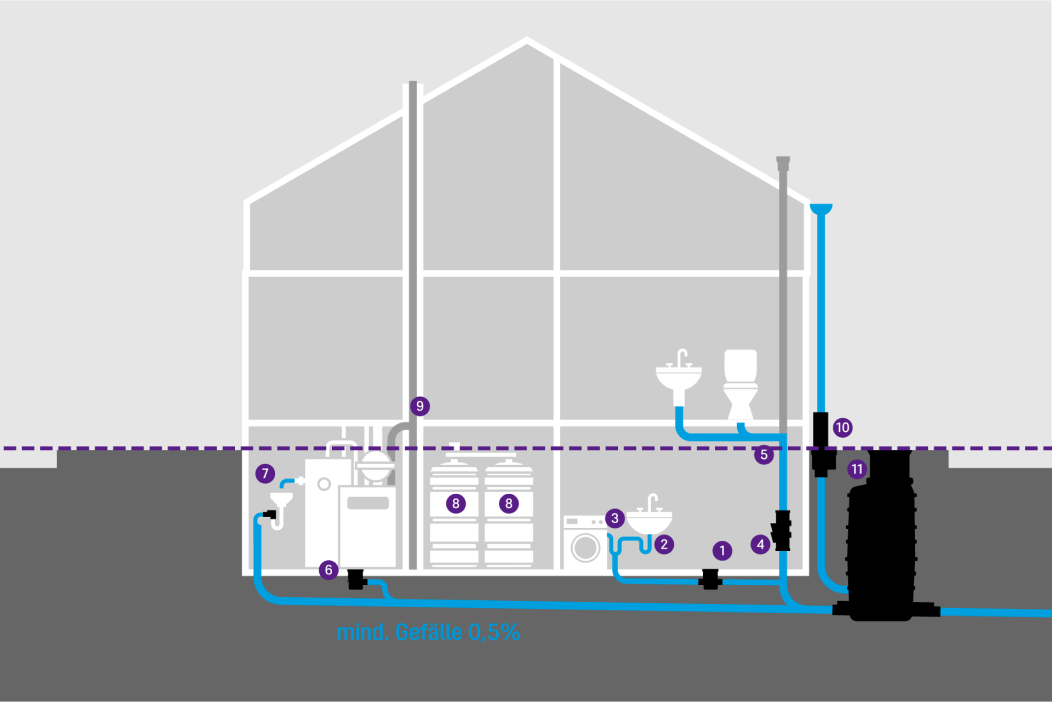

(1) Siphon de cave « der Universale »
(6) Récupérateur à hydrocarbures avec dispositif anti-refoulement
(7) Siphon Staufix
(2) Siphon standard
(3) Siphon standard pour lave-linge
(4) Tuyau de nettoyage
(5) Raccordement des appareils de vidange au-dessus du niveau des plus hautes eaux
(8) Réservoirs de fioul
(9) Cheminée
(10) Descente d'eaux pluviales
(11) Regard de raccordement
Siphons de cave à clapet antiretour et verrouillage manuel « Der Universale »
pour les eaux grises
(1) KESSEL Drehfix
(2) Siphon KESSEL Staufix
(3) Siphon KESSEL Staufix
(4) Raccordement des appareils de vidange au-dessus du niveau des plus hautes eaux
(5) Tuyau de nettoyage
(6) Descente d'eaux pluviales
(7) Regard de raccordement domestique
Siphons de cave à clapet antiretour et verrouillage manuel Drehfix
pour les eaux grises

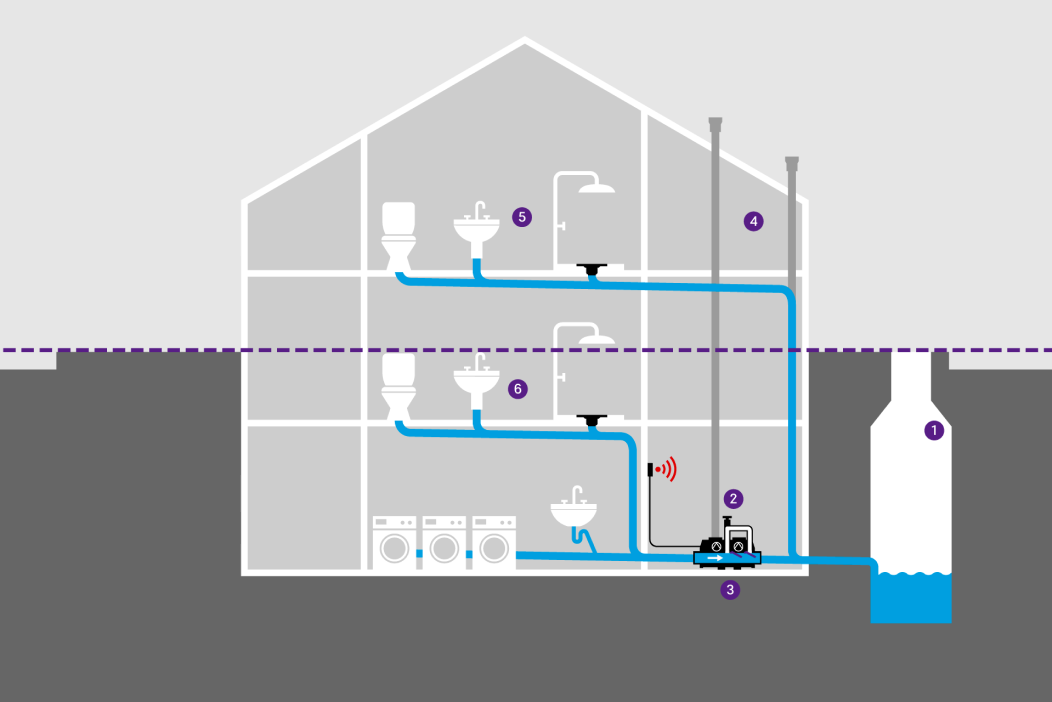

(3) Hybride poste de relevage KESSEL Ecolift L
(1) Regard de raccordement
(2) Dérivation à l'intérieur de l'Ecolift L
(4) Aération et ventilation
(5) Raccordement des appareils de vidange situés au-dessus du niveau des plus hautes eaux
(6) Appareils de vidange au rez-de-chaussée situés en dessous du niveau des plus hautes eaux
Hybride poste de relevage Ecolift L
pour les eaux usées et les eaux grises
