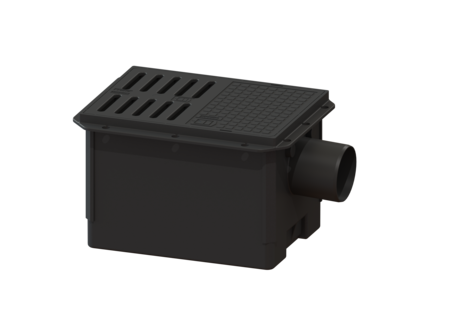

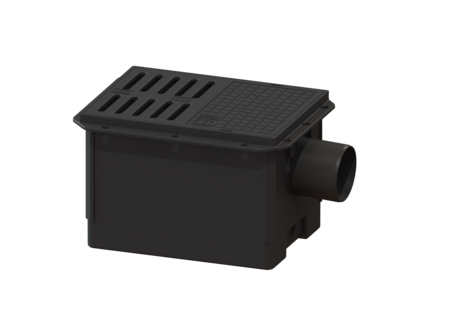

Cl. anti-ret. pompe Pumpfix S

Underfloor, DN 100, grille

280450
280450
280450
Fiche technique du produit (PDF)

KESSEL Cl. anti-ret. pompe Pumpfix S, DN 100, eaux usées Eaux grises, Variante pose au plus bas, béton étanche, type de couvercle Couvercle avec grille, puissance P1 0,6 kW

  • Refoule sous pression en toute fiabilité
  • Pompe fonctionnant en continu avec roue vortex pour une sécurité de fonctionnement maximale
  • Poste approprié à la pose dans du béton étanche
Numéro d'article 280450
GTIN 4026092085530
Groupe de remise 10
Prix 2.656,80  CHF / 1 pièce
prix net, TVA légale en sus

    Cl. anti-ret. pompe Pumpfix S Underfloor, DN 100, grille
    Le clapet antiretour avec pompe pour eaux usées sans matières fécales est équipé de deux clapets antiretours mécaniques qui se ferment automatiquement en cas de reflux. En l’état normal, l’écoulement se fait gravitairement jusqu’à la canalisation. L’écoulement pendant la phase de montée en charge se fait via la pompe intégrée qui refoule sous pression dans la canalisation des eaux d'égout. - Variante pour une pose au plus bas, 50 mm seulement entre le bord supérieur de la grille et la base du conduit de la sortie - Protection antiretour selon EN 13564 type 5 - Avec joints d'étanchéité pour passage de tuyau 2x DN 50 et 1x DN 100 pour les arrivées et le fourreau pour câbles - Pompe à fonctionnement continu avec roue vortex pour une fiabilité de fonctionnement optimale - Avec interrupteur à flotteur pour la détection du niveau Modèle Remarque concernant la profondeur de pose: Variante pose au plus bas Étanchéité sur le corps de base: Bride à coller Débit (l/s) avec débordement de 20 mm: 1,6 Clapets anti-retour mécaniques: 2 Montage du poste: béton étanche Caractéristiques générales Norme: EN 13564 Diamètre nominal (DN): 100 Diamètre extérieur (DA): 110 mm Nature des eaux usées: Eaux grises État à la livraison: prêt au raccordement Protection anti-retour: Type 5 Dimensions Poids net: 13,7 kg Poids brut: 15 kg Dimensions d'encastrement, largeur: 350 mm Dimensions d'encastrement, longueur: 550 mm Profondeur de pose: 0 - 270 mm Longueur: 510 mm Largeur: 332 mm Hauteur: 270 mm Dimensions d'emballage, longueur: 590 mm Dimensions d'emballage, largeur: 390 mm Dimensions d’emballage, hauteur: 310 mm Caractéristiques fonctionnelles Type de couvercle: Couvercle avec grille Couleur du couvercle: noir Largeur du couvercle: 290 mm Longueur du couvercle: 396 mm Couvercle de protection avec siphon: oui Classe de charge: A 15 (EN 124) Cadre, largeur: 290 mm Cadre, longueur: 396 mm Forme rehausse: polygonale Aide à l'installation Pompe: GTF 500 Nombre de pompes: 1 Poids, pompe: 6 kg Type de raccord: Fiche d'alimentation 2 pôles Tension de service: 230 V Classe de protection: I Classe d’isolation: F Facteur de puissance Cos phi: 0,91 Catégorie de protection de la pompe: IP 68 Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Hauteur de relevage maxi: 8 m Régime: 2800 U/min Puissance P1: 0,6 kW Puissance P2: 0,36 kW Mode de fonctionnement: S1 Type de câble d'alimentation de la pompe: H07RN-F 3G, 1,5 mm² Type de rotor: Roue vortex Longueur du câble d'alimentation de la pompe: 5 m Courant nominal: 2,7 A Commande Fréquence du réseau: 50 Hz Tension de service: 230 V Type de raccord: Fiche d'alimentation 2 pôles Fusible requis (gestionnaire): C 16 A
      Titre Numéro d'article
    280450 Cl. anti-ret. pompe Pumpfix S Underfloor, DN 100, grille 280450 Afficher
      Titre Numéro d'article
      Titre Numéro d'article
    30001S Grille 276x191 mm, en composite, noir 30001S Afficher
    30001W Grille 276x191 mm, en composite, blanche 30001W Afficher
    30003S Couvercle de protection noir 276 x 191 mm 30003S Afficher
    30003W Couvercle de protection blanche, 276 x 191 mm 30003W Afficher
    32500 Rallonge de rehausse taille 3, H: 220 mm 32500 Afficher
    39005 Tuyau d'arrivée DN 50, avec joint, Bague filetée 39005 Afficher
    39007 Tuyau d'arrivée DN 70, avec joint, Bague filetée 39007 Afficher
    39100 Tuyau d'arrivée DN 100, avec joint, Bague filetée 39100 Afficher
      Titre Numéro d'article
    • Diamètre nominal (DN) (nennweite): 100
    • Nature des eaux usées (abwasserart_de): Eaux grises
    • Type de couvercle (abdeckungsart): Couvercle avec grille
    • Longueur (laenge): 510  mm
    • Largeur (breite): 332  mm
    • Protection anti-retour (rueckstauschutz): Type 5
    • Pompe (pumpe): GTF 500
    • Profondeur de pose (einbautiefe): 0  mm
