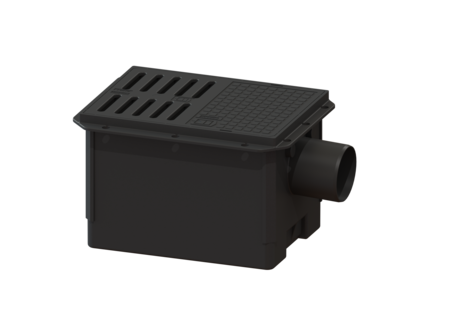

Rückstaupumpanlage Pumpfix S

DN 100, niedrigster Einbau, Schlitzrost

KESSEL Rückstaupumpanlage Pumpfix S, Nennweite (DN) 100, Abwasser fäkalienfrei, Variante niedrigster Einbau, WU-Beton, Abdeckungsart Abdeckplatte mit Schlitzrost, Leistung P1 600 kW

  • Entwässert verlässlich gegen den Rückstaudruck
  • Dauerlauffähige Pumpe mit Freistromrad für höchste Betriebssicherheit
  • Anlage für Verbau in WU-Beton geeignet
Artikelnummer 280450
GTIN 4026092085530
Preisgruppe 10
Preis 2.435,00  CHF / 1 Stück
Werkslistenpreis exklusive MwSt.

    Rückstaupumpanlage Pumpfix S DN 100, niedrigster Einbau, Schlitzrost
    Die Rückstaupumpanlage für fäkalienfreies Abwasser ist mit einer Pumpe und zwei mechanischen Rückstauverschlüssen ausgestattet, die bei Rückstau selbsttätig schließen. Im Normalzustand erfolgt die Entwässerung über das natürliche Gefälle zum Kanal. Die Entwässerung während der Rückstauphase erfolgt über die integrierte Pumpe gegen den Rückstaudruck direkt in den Abwasserkanal. - Variante für den niedrigsten Einbau, nur 50 mm von Oberkante Rost bis zur Rohrsohle des Auslaufs - Rückstauschutz nach EN 13564 Typ 5 - inklusive Durchgangsdichtungen 2x DN 50 und 1x DN 100 für Zuläufe und Kabelleerrohr - dauerlauffähige Pumpe mit Freistromrad für höchste Betriebssicherheit - inklusive Schwimmerschalter zur Niveauerfassung Ausführung Hinweis Einbau: Variante niedrigster Einbau Abdichtung am Grundkörper: Klebeflansch (geeignet für Feuchtigkeitssperren) Ablaufleistung (l/s) mit 20 mm Aufstau: 1,6 Mechanische Rückstauklappen: 2 Anlagenverbau: WU-Beton Allgemeine Merkmale Norm: EN 13564 Nennweite (DN): 100 Außendurchmesser (DA): 110 mm Abwasserart: fäkalienfrei Auslieferungszustand: steckerfertig Rückstauschutz: Typ 5 ATEX zertifiziert: nein Abmessungen Gewicht netto: 13,7 kg Gewicht brutto: 15 kg Aussparungsmaß Breite: 350 mm Aussparungsmaß Länge: 550 mm Einbautiefe: 0 - 270 mm Länge: 510 mm Breite: 332 mm Höhe: 270 mm Verpackungsmaß Länge: 590 mm Verpackungsmaß Breite: 390 mm Verpackungsmaß Höhe: 310 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte mit Schlitzrost Abdeckung Farbe: schwarz Abdeckung Breite: 290 mm Abdeckung Länge: 396 mm Ablauffunktion: ja Belastungsklasse: A 15 (EN 124) Rahmen Breite: 290 mm Rahmen Länge: 396 mm Form Aufsatzstück: eckig Fördereinrichtung Pumpe: GTF 500 Anzahl Pumpen: 1 Gewicht Pumpe: 6 kg Anschlusstyp: Schuko 2-polig Nennstrom: 2,7 A Länge Netzanschlussleitung Pumpe: 5 m Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,91 Schutzart Pumpe: IP 68 Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderhöhe max.: 8 m Drehzahl: 2800 U/min Leistung P1: 600 kW Leistung P2: 360 kW Betriebsart: S1 Erforderliche Absicherung (Leitungsschutz): C 16 A Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Freistromrad Steuerung Netzfrequenz: 50 Hz Betriebsspannung: 230 V Anschlusstyp: Schuko 2-polig Nennstrom: 2,7 A Erforderliche Absicherung (Leitungsschutz): C 16 A
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
    Schlitzrost 276x191 mm, aus Kunststoff, schwarz 30001S Anzeigen
    Schlitzrost 276x191 mm, Kunststoff, weiß 30001W Anzeigen
    Abdeckplatte schwarz, 276x191 mm 30003S Anzeigen
    Abdeckplatte steingrau, 276 x 191 mm 30003W Anzeigen
    Verlängerungsstück Größe 3, H: 220 mm 32500 Anzeigen
    Zulaufstutzen DN 50, mit Dichtung, Gewindering 39005 Anzeigen
    Zulaufstutzen DN 70, mit Dichtung, Gewindering 39007 Anzeigen
    Zulaufstutzen DN 100, mit Dichtung, Gewindering 39100 Anzeigen
      Bezeichnung Artikelnummer
    Einbau- und Bedienungsanleitung
    CAD Zeichnung
    Leistungserklärung
    Konformitätserklärung
    • Nennweite (DN) (nennweite): 100
    • Abwasserart (abwasserart_de): fäkalienfrei
    • Abdeckungsart (abdeckungsart): Abdeckplatte mit Schlitzrost
    • Länge (laenge): 510  mm
    • Breite (breite): 332  mm
    • Rückstauschutz (rueckstauschutz): Typ 5
    • Pumpe (pumpe): GTF 500
    • Einbautiefe (einbautiefe): 0  mm
