Bodenablauf Ecoguss

Der Innovative für höchste Anforderungen.

Eine Innovation, die Maßstäbe setzt: Für unseren Boden-/Deckenablauf Ecoguss setzen wir erstmals auf den gleichnamigen, eigens entwickelten Verbundwerkstoff, der die spezifischen Vorteile von Kunststoff und Metall in sich vereint. Damit ist der Ecoguss eine wirtschaftliche und leicht zu verarbeitende Alternative zu Abläufen aus Grauguss. Gleichzeitig bietet er große Vorteile hinsichtlich Hygiene sowie Brand- und Schallschutz und eignet sich somit insbesondere für öffentliche Gebäude wie Hotels, Krankenhäuser oder Schwimmbäder.

Der Ecoguss ist wahlweise mit seitlichem oder senkrechtem Auslauf sowie in verschiedenen Nennweiten von DN 50 bis DN 100 erhältlich.

Vorteile  Artikelübersicht

Das Beste aus zwei Welten: Bodenabläufe aus Ecoguss

Beständigkeit, Komfort, Sauberkeit – all das bietet unser Hightech-Verbundwerkstoff Ecoguss. Dieses innovative Material vereint die Vorteile von Kunststoff und Metall: Es ist dreimal leichter als Guss und gleichzeitig temperaturbeständig sowie chemisch und mechanisch hoch belastbar. Darüber hinaus ist Ecoguss korrosionsfrei und äußerst hygienisch – dank seiner beschichtungsfreien, glatten Oberfläche, die Ablagerungen verhindert und somit für einen starken Selbstreinigungseffekt sorgt.

Höchste Brandschutzstandards

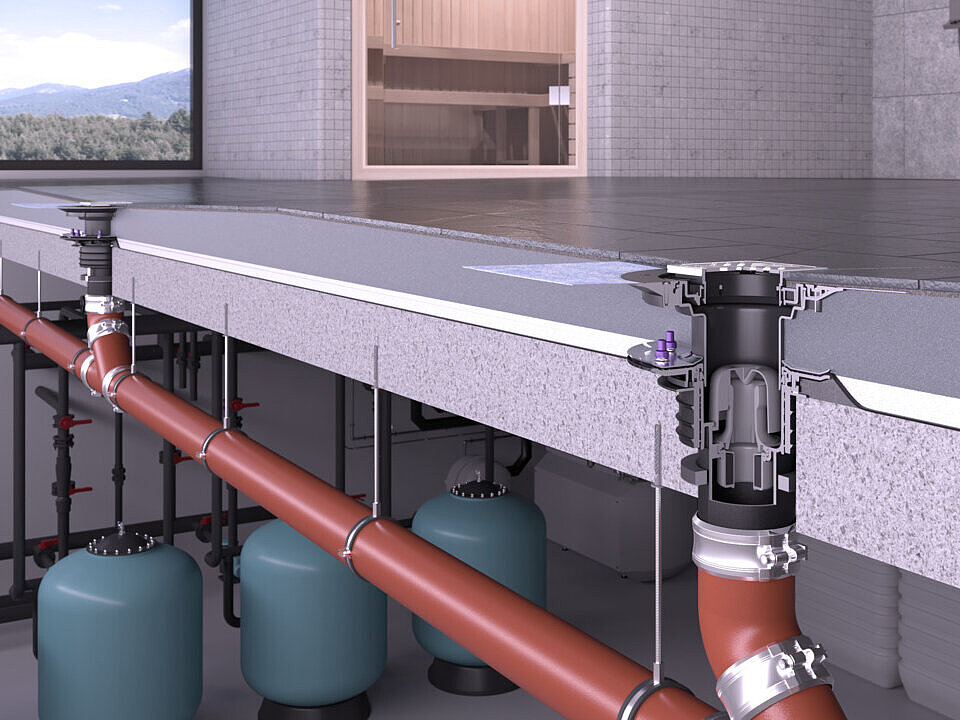

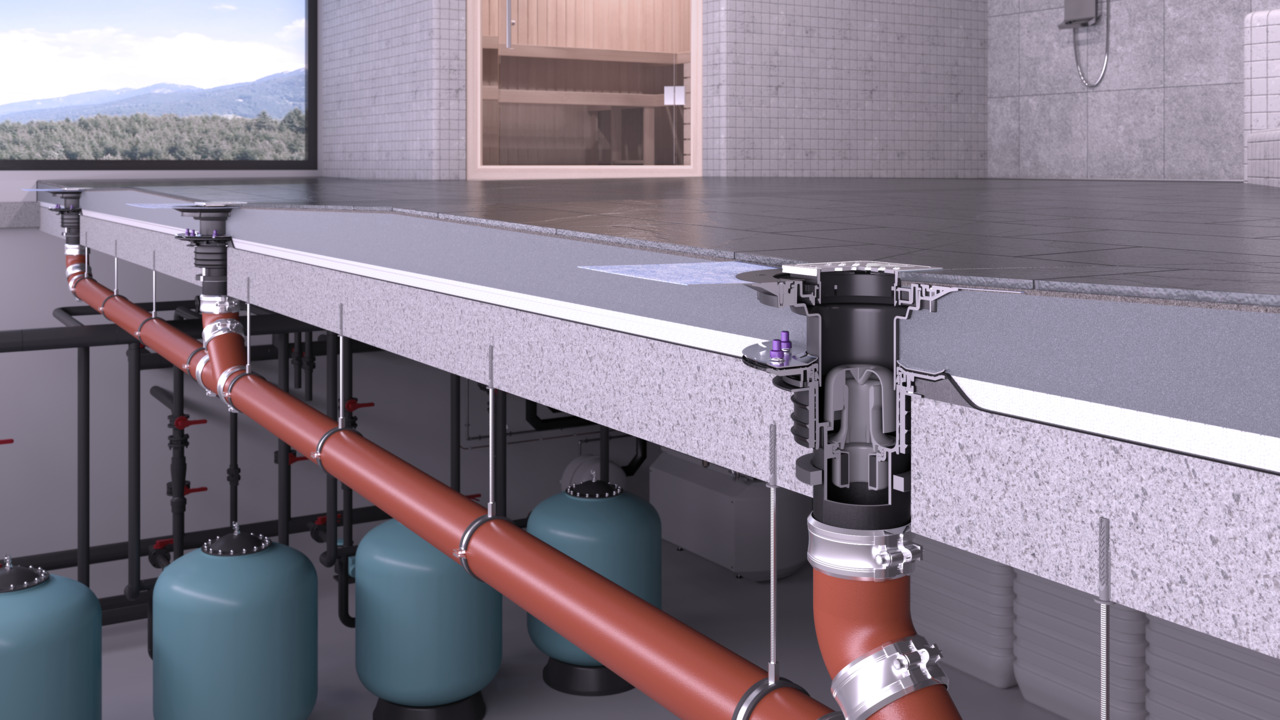

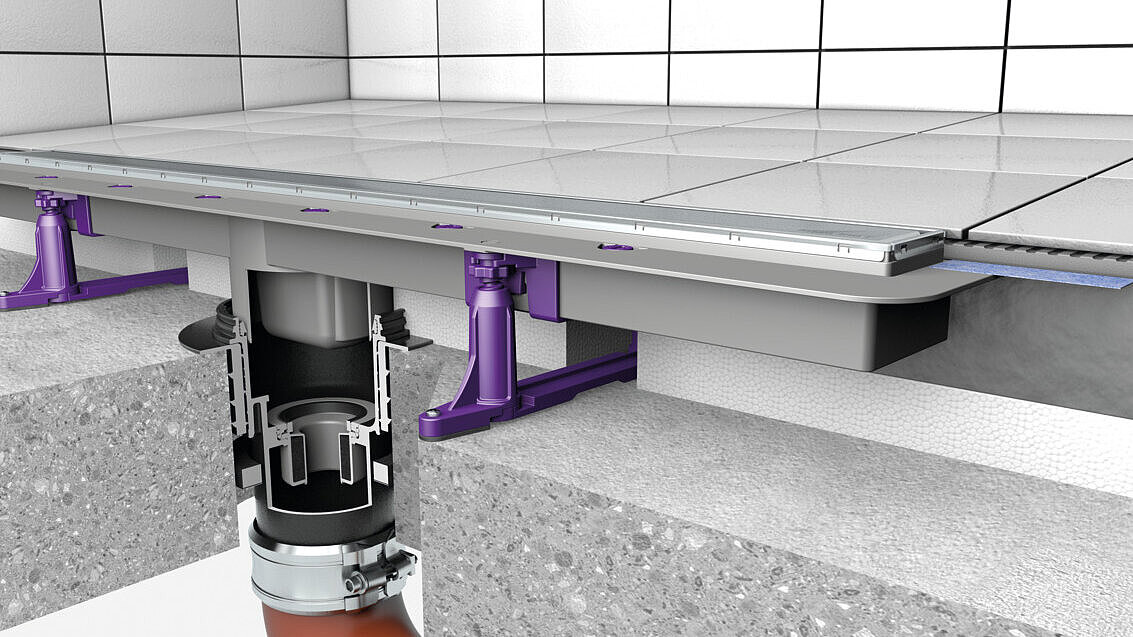

Im Brandfall stellen Wasserabläufe ein Risiko dar, da das Feuer durch die Abflussrohre in andere Gebäudeteile vordringen kann. Zum Schutz können unsere Abläufe mit dem Brand- und Rauchgasschutzeinsatz Fire-Kit oder der Durchgangsdichtung Quick-Fit mit integriertem Brandschutz ausgestattet werden. Sobald Feuer in den Ablaufkörper eindringt, quillt die darin enthaltene Brandschutzmasse automatisch auf und verschließt den Rohrstutzen gegen Flammen und Rauch. Sowohl Fire-Kit als auch Quick-Fit erfüllen die höchste Feuerwiderstandsklasse R 120.

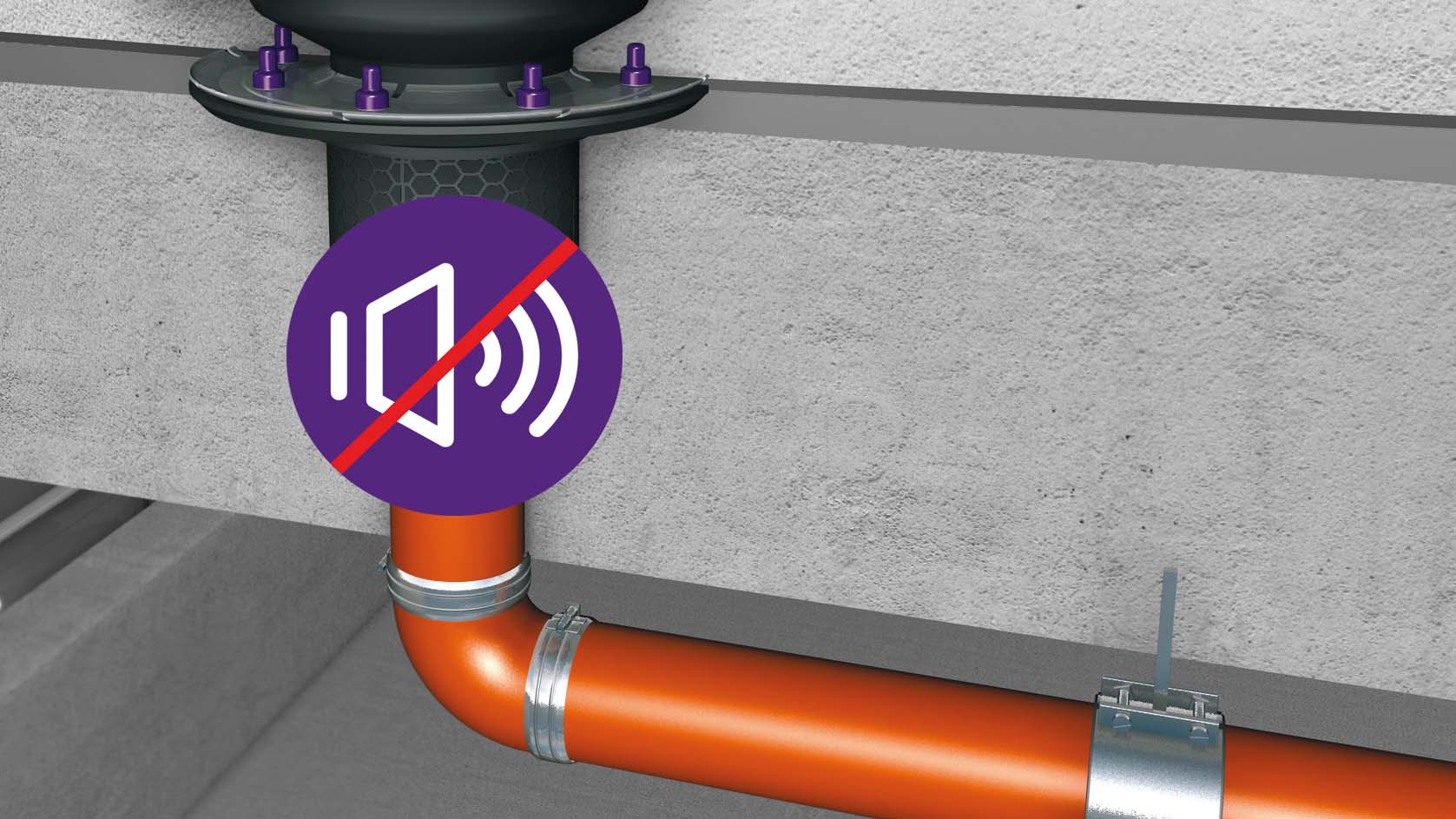

Wissenschaftlich bestätigte Schallschutzwirkung

Der Ecoguss wurde vom Fraunhofer-Institut hinsichtlich seiner Schallschutzwirkung untersucht. Die Messungen ergaben Werte von ≥ 16 dB(A) nach DIN 4109 sowie ≥ 14 dB(A) nach VDI 4100 SST III. Damit wirkt der Ecoguss nachweislich schallhemmend.

Bodenabläufe Ecoguss

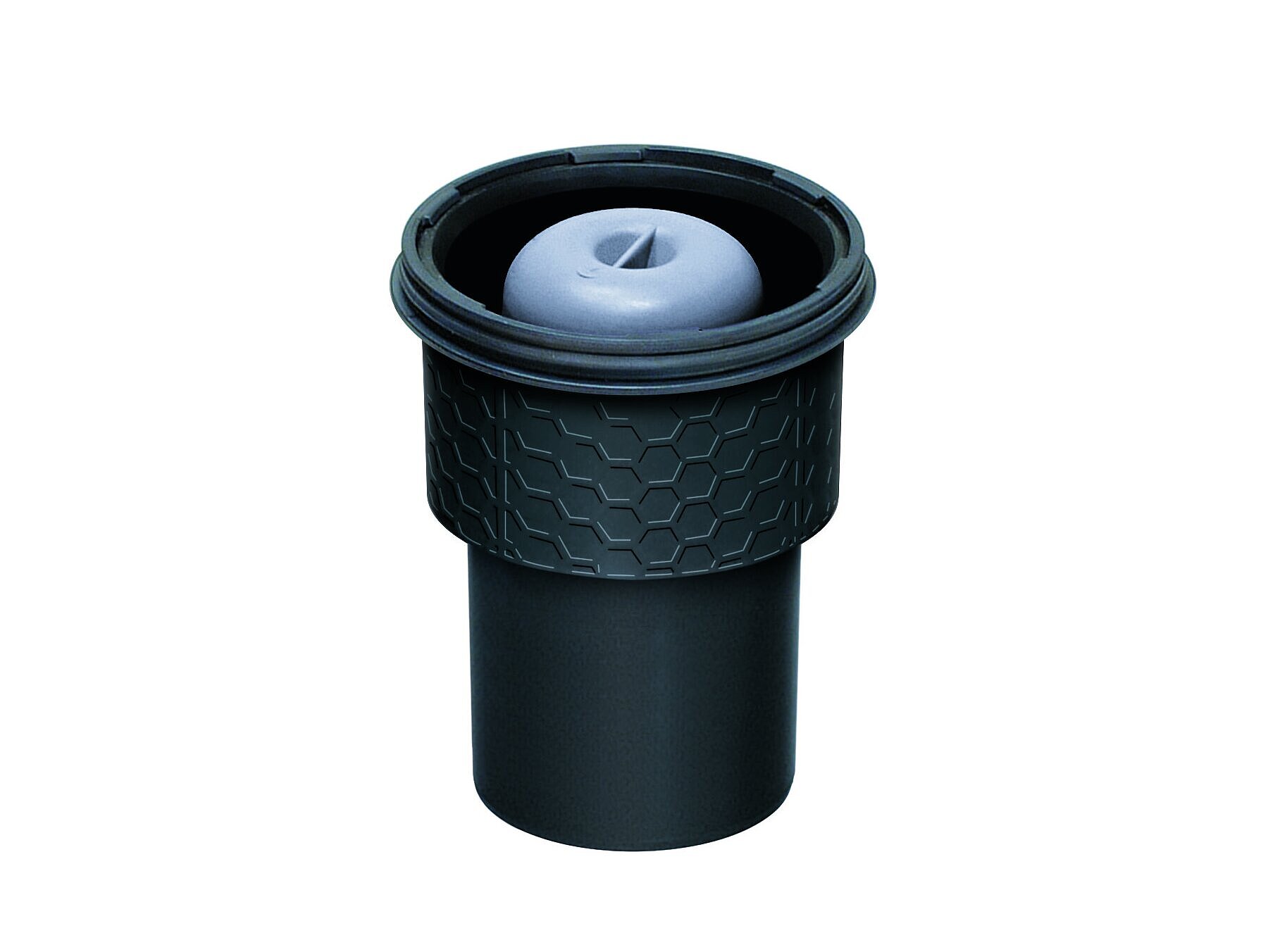

Stutzen Ausführung: senkrecht

Abdichtung am Grundkörper: Anschlussrand

Nennweite (DN) Rost Design Abdichtung am Aufsatzstück Artikelnummer
48411 100 - - 48411
48411.11 100 - Anschlussrand 48411.11
48411.51 100 - zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48411.51
48411.53 100 Kessel zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48411.53
48411.63 100 Kessel Anschlussrand 48411.63
48458 50 - - 48458
48458.11 50 - Anschlussrand 48458.11
48458.51 50 - zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48458.51
48458.53 50 Kessel zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48458.53
48458.63 50 Kessel Anschlussrand 48458.63
48478 70 - - 48478
48478.11 70 - Anschlussrand 48478.11
48478.51 70 - zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48478.51
48478.53 70 Kessel zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48478.53
48478.63 70 Kessel Anschlussrand 48478.63
48483 80 - - 48483
48483.11 80 - Anschlussrand 48483.11
48483.51 80 - zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48483.51
48483.53 80 Kessel zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48483.53
48483.63 80 Kessel Anschlussrand 48483.63

Abdichtung am Grundkörper: Klebeflansch (geeignet für Feuchtigkeitssperren)

Nennweite (DN) Rost Design Abdichtung am Aufsatzstück Artikelnummer
48611 100 - - 48611
48611.11 100 - Anschlussrand 48611.11
48611.51 100 - zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48611.51
48611.53 100 Kessel zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48611.53
48611.63 100 Kessel Anschlussrand 48611.63
48658 50 - - 48658
48658.11 50 - Anschlussrand 48658.11
48658.51 50 - zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48658.51
48658.53 50 Kessel zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48658.53
48658.63 50 Kessel Anschlussrand 48658.63
48678 70 - - 48678
48678.11 70 - Anschlussrand 48678.11
48678.51 70 - zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48678.51
48678.53 70 Kessel zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48678.53
48678.63 70 Kessel Anschlussrand 48678.63
48683 80 - - 48683
48683.11 80 - Anschlussrand 48683.11
48683.51 80 - zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48683.51
48683.53 80 Kessel zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48683.53
48683.63 80 Kessel Anschlussrand 48683.63

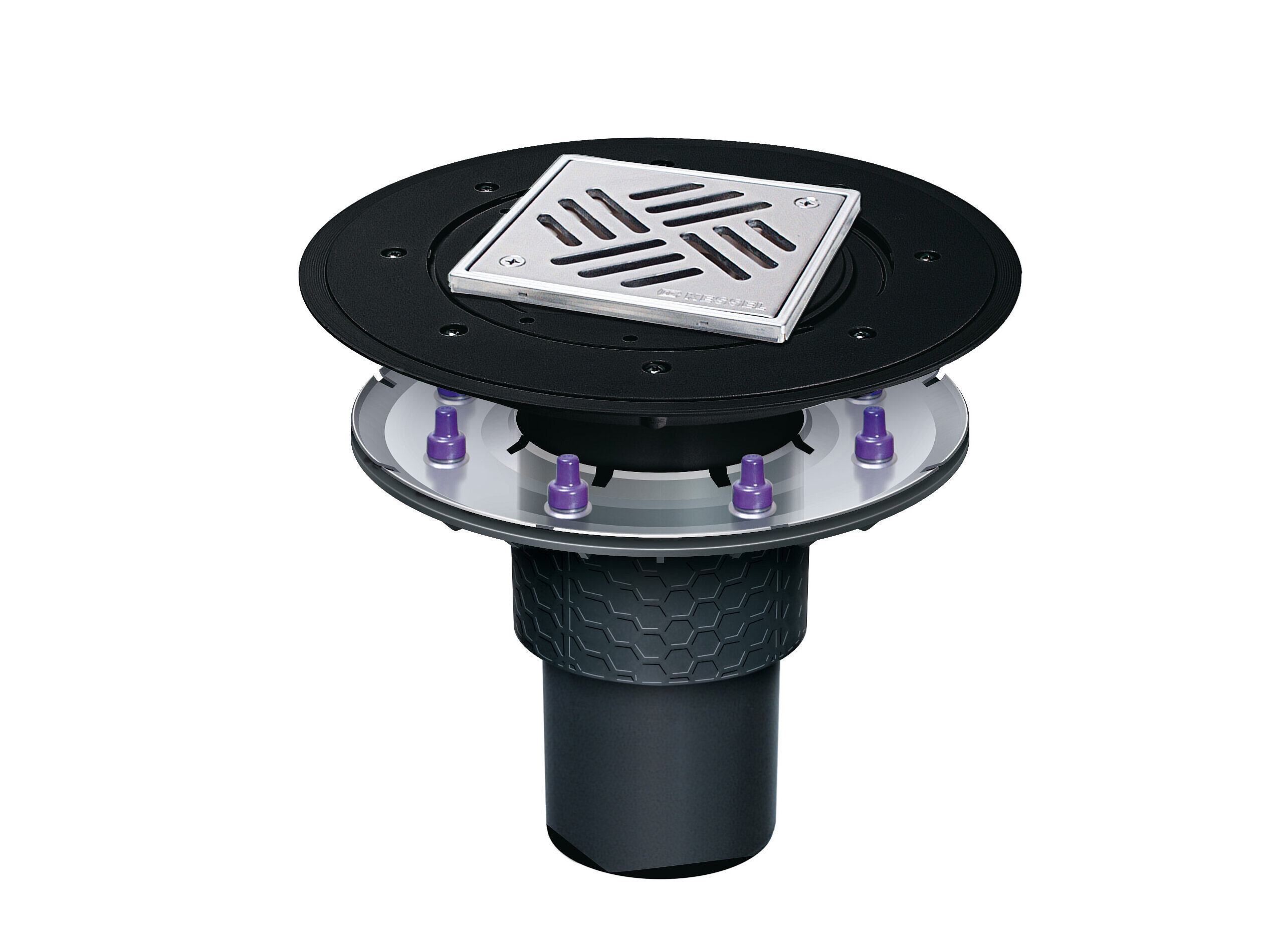

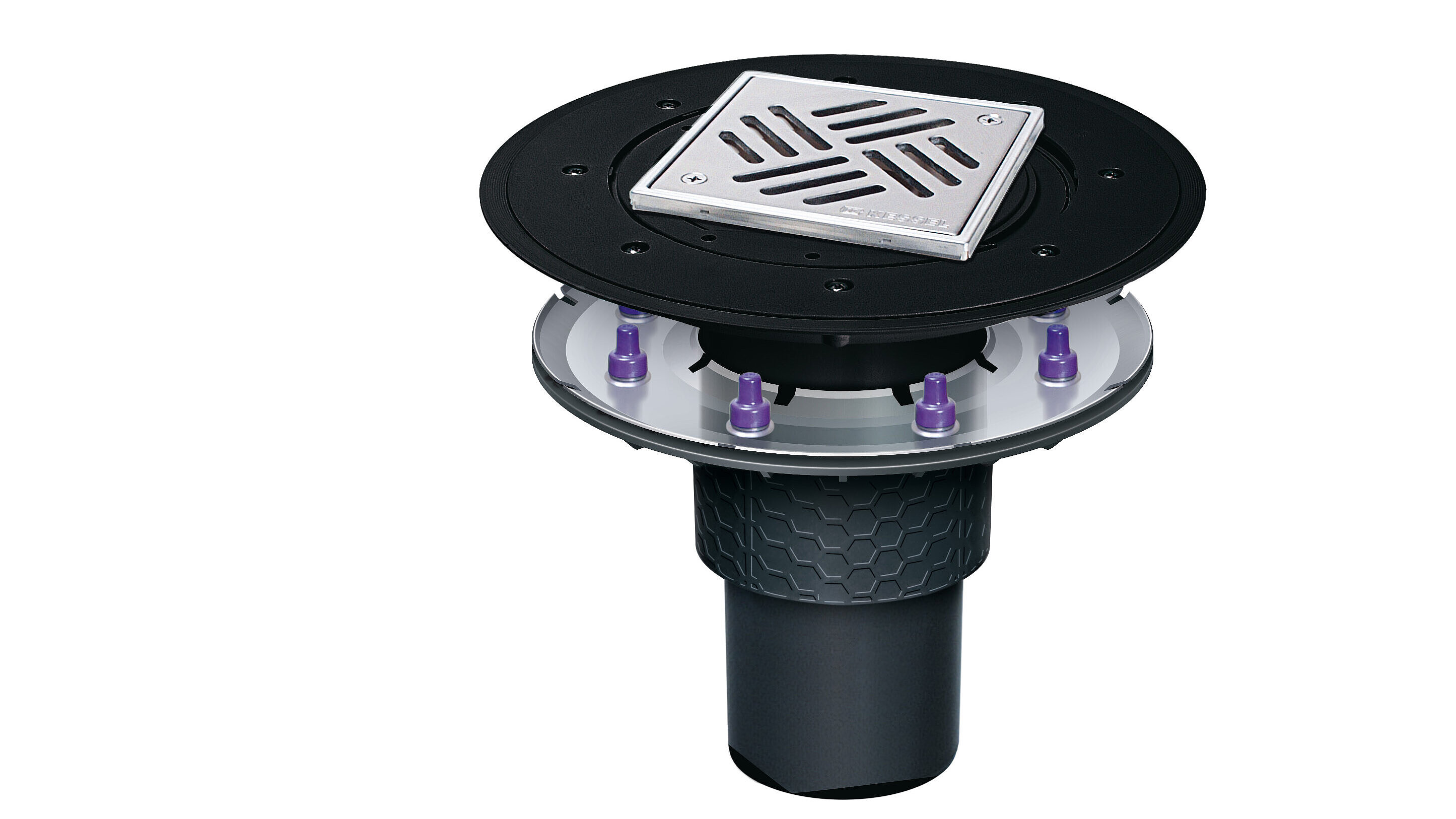

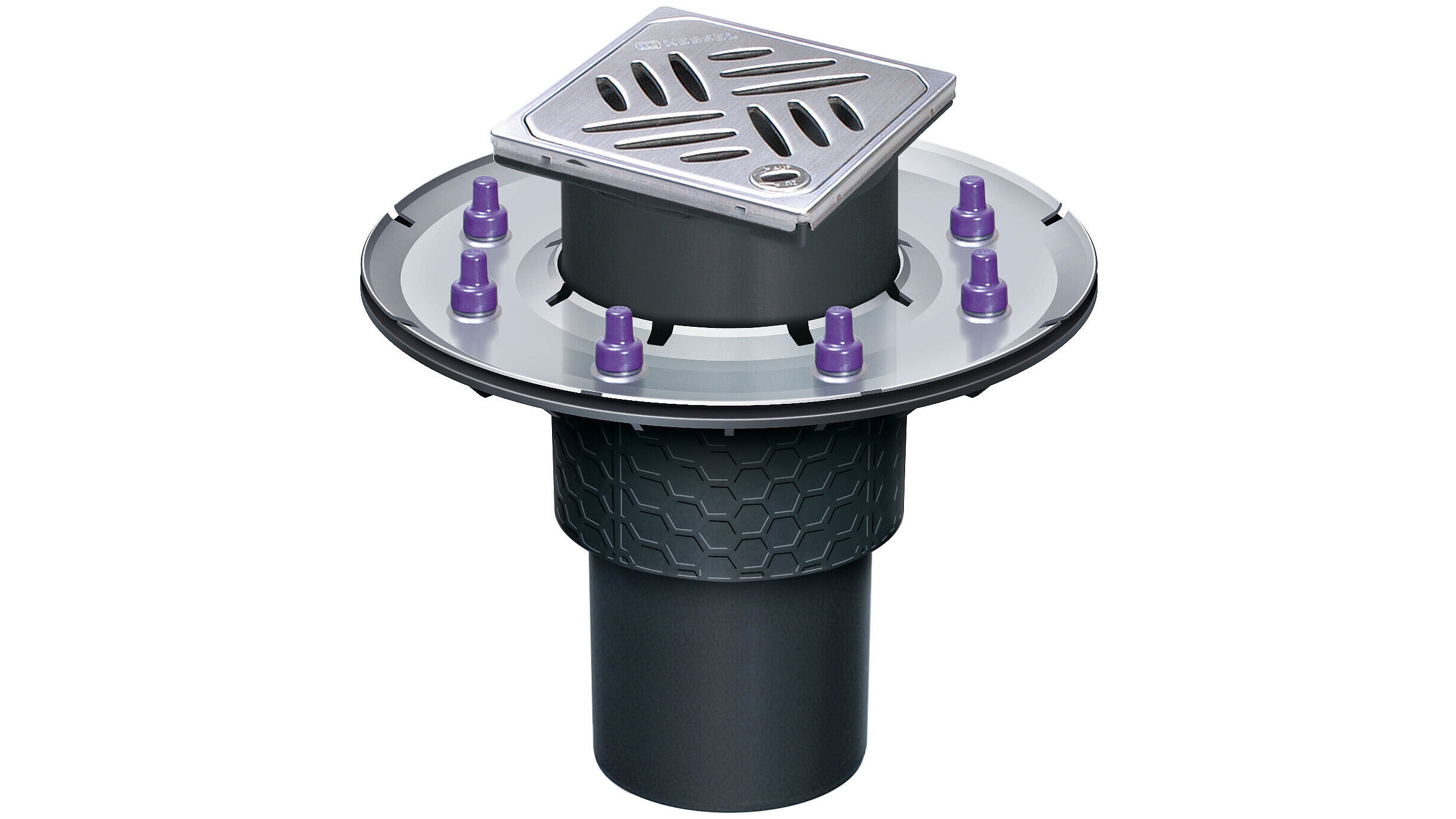

Abdichtung am Grundkörper: Pressdichtungsflansch (geeignet zur Ausbildung von wasserdichten Abdichtungen)

Nennweite (DN) Rost Design Abdichtung am Aufsatzstück Artikelnummer

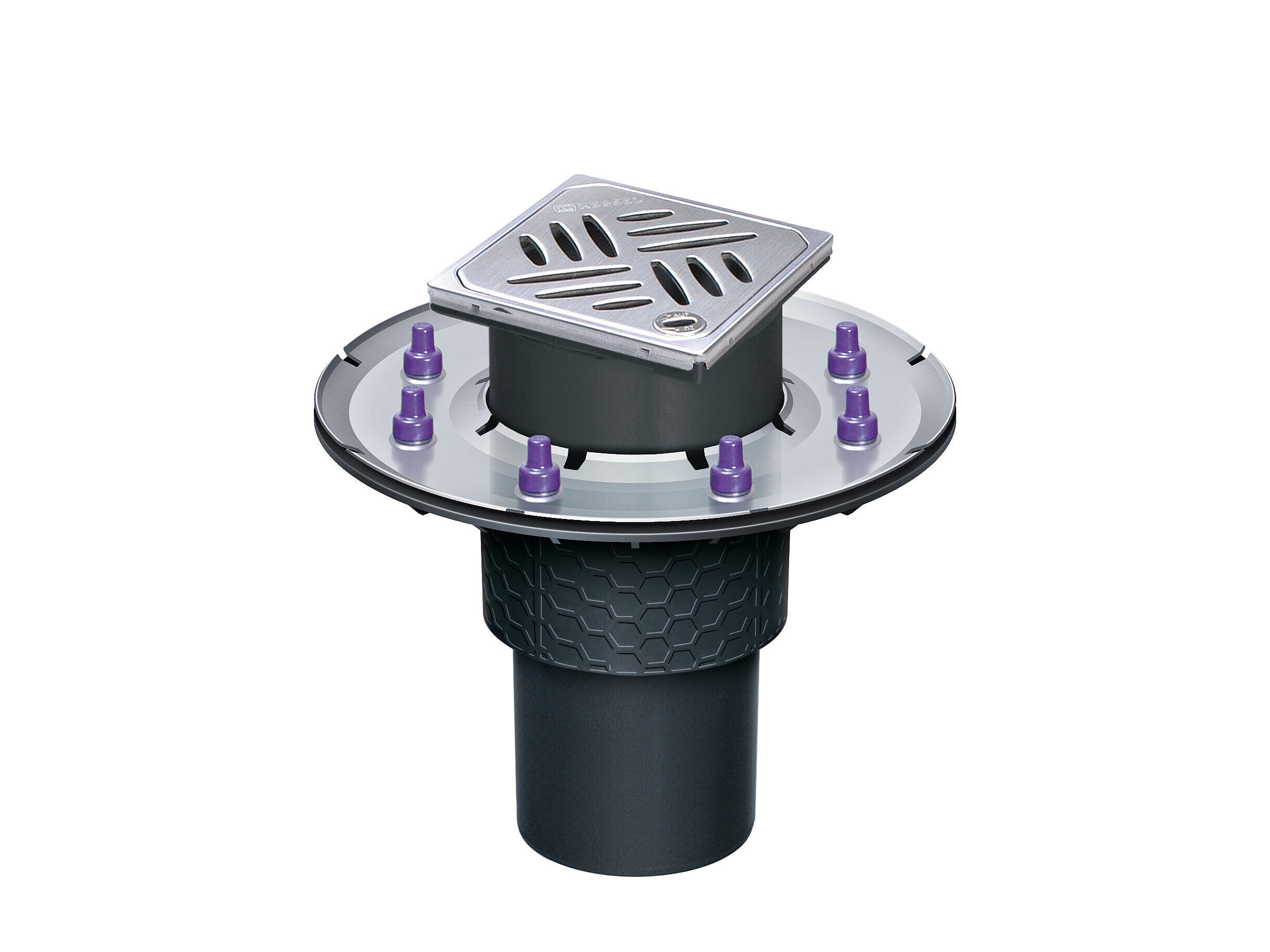

48811 100 - - 48811
48811.11 100 - Anschlussrand 48811.11
48811.51 100 - zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48811.51
48811.53 100 Kessel zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48811.53
48811.63 100 Kessel Anschlussrand 48811.63
48812 100 - - 48812
48858 50 - - 48858
48858.11 50 - Anschlussrand 48858.11
48858.51 50 - zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48858.51
48858.53 50 Kessel zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48858.53
48858.63 50 Kessel Anschlussrand 48858.63
48878 70 - - 48878
48878.11 70 - Anschlussrand 48878.11
48878.51 70 - zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48878.51
48878.53 70 Kessel zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48878.53
48878.63 70 Kessel Anschlussrand 48878.63
48879 70 - - 48879
48883 80 - - 48883
48883.11 80 - Anschlussrand 48883.11
48883.51 80 - zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48883.51
48883.53 80 Kessel zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48883.53
48883.63 80 Kessel Anschlussrand 48883.63
48889 80 - - 48889

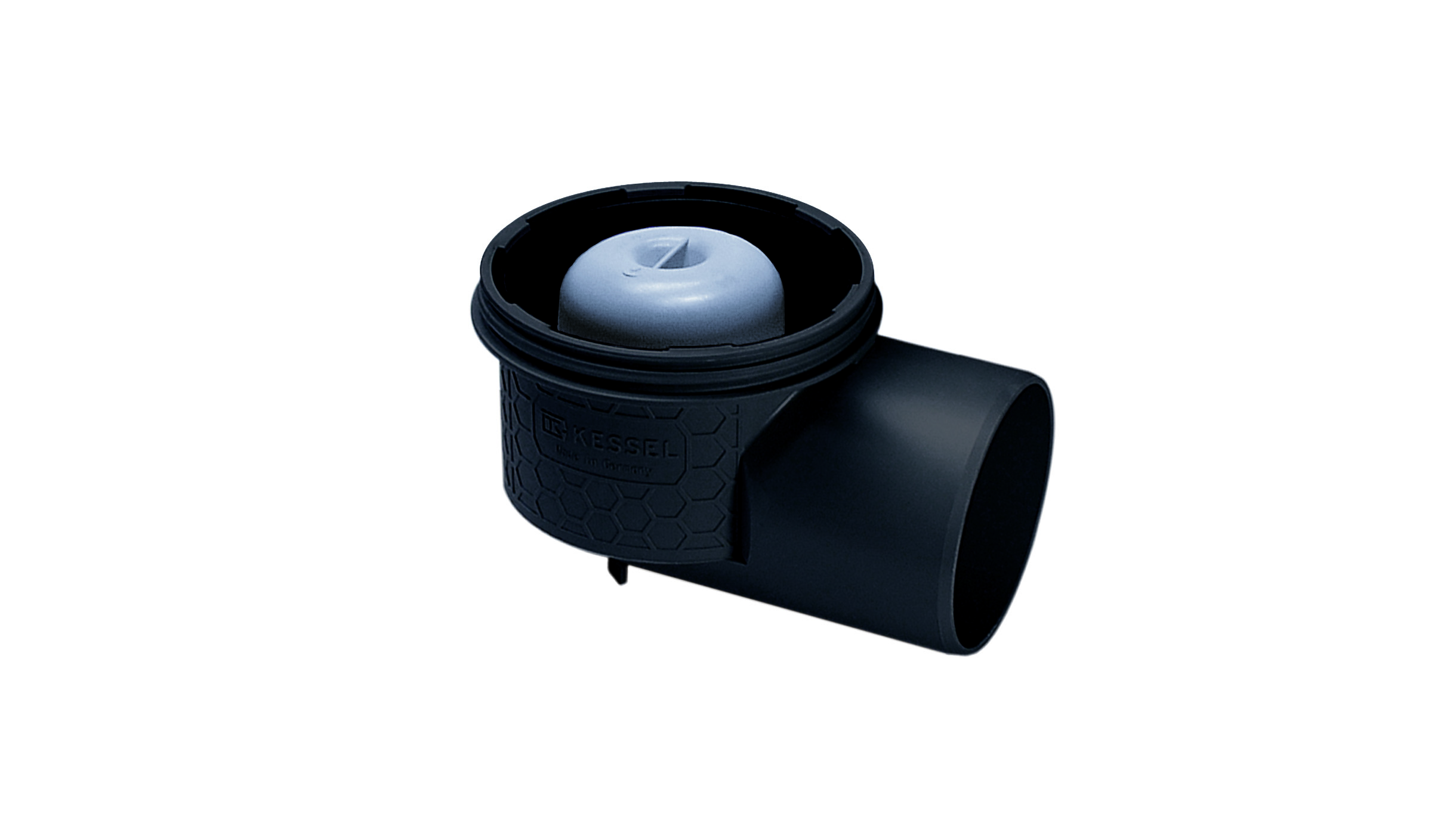

Stutzen Ausführung: waagrecht

Abdichtung am Grundkörper: Anschlussrand

Nennweite (DN) Rost Design Abdichtung am Aufsatzstück Artikelnummer
48311 100 - - 48311
48311.11 100 - Anschlussrand 48311.11
48311.51 100 - zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48311.51
48311.53 100 Kessel zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48311.53
48311.63 100 Kessel Anschlussrand 48311.63
48358 50 - - 48358
48358.11 50 - Anschlussrand 48358.11
48358.51 50 - zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48358.51
48358.53 50 Kessel zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48358.53
48358.63 50 Kessel Anschlussrand 48358.63

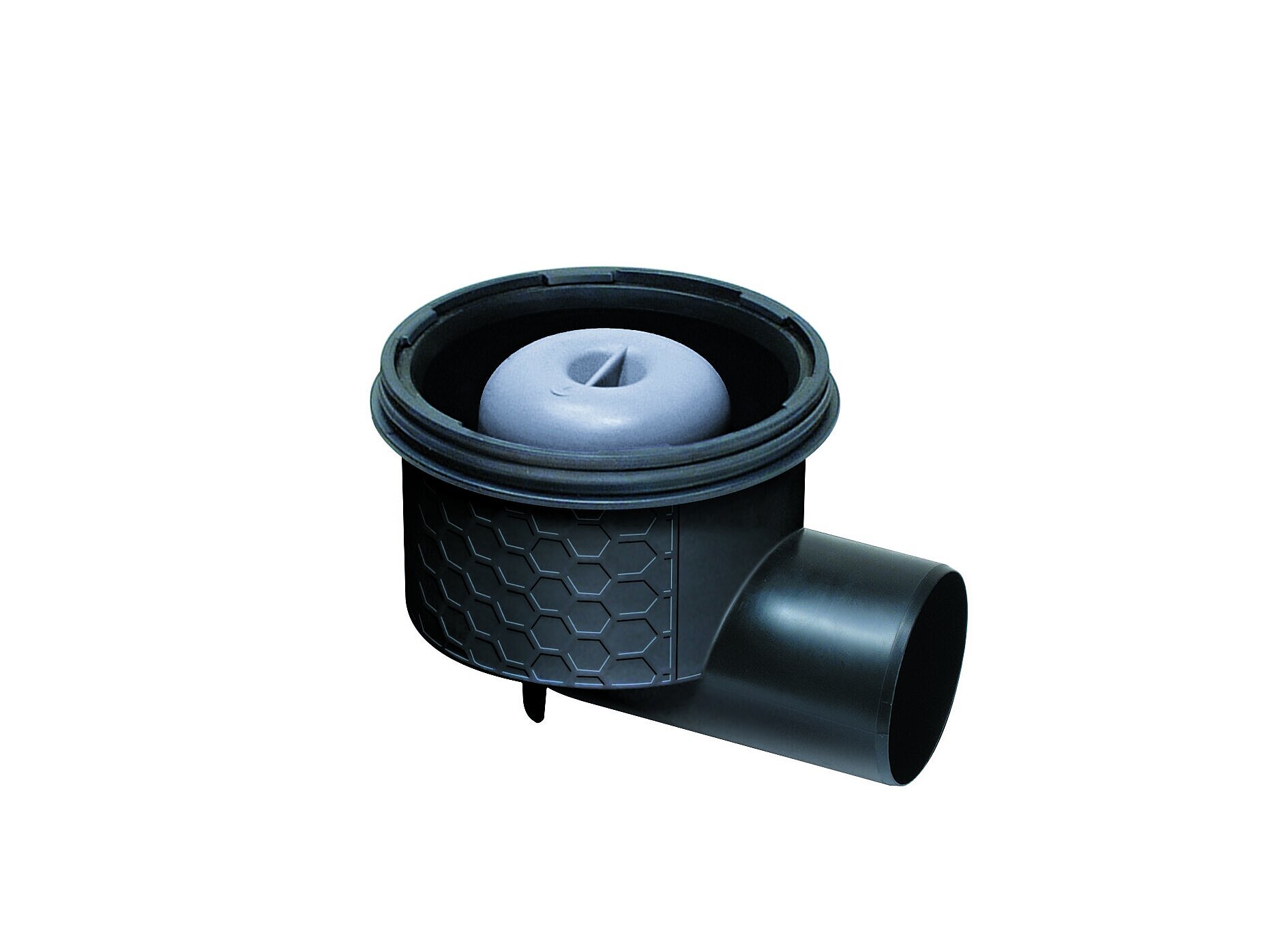

48378 70 - - 48378
48378.11 70 - Anschlussrand 48378.11
48378.51 70 - zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48378.51
48378.53 70 Kessel zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48378.53
48378.63 70 Kessel Anschlussrand 48378.63
48383 80 - - 48383
48383.11 80 - Anschlussrand 48383.11
48383.51 80 - zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48383.51
48383.53 80 Kessel zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48383.53
48383.63 80 Kessel Anschlussrand 48383.63

Abdichtung am Grundkörper: Klebeflansch (geeignet für Feuchtigkeitssperren)

Nennweite (DN) Rost Design Abdichtung am Aufsatzstück Artikelnummer
48511 100 - - 48511
48511.11 100 - Anschlussrand 48511.11
48511.51 100 - zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48511.51
48511.53 100 Kessel zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48511.53
48511.63 100 Kessel Anschlussrand 48511.63
48558 50 - - 48558
48558.11 50 - Anschlussrand 48558.11
48558.51 50 - zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48558.51
48558.53 50 Kessel zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48558.53
48558.63 50 Kessel Anschlussrand 48558.63
48578 70 - - 48578
48578.11 70 - Anschlussrand 48578.11
48578.51 70 - zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48578.51
48578.53 70 Kessel zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48578.53
48578.63 70 Kessel Anschlussrand 48578.63
48583 80 - - 48583
48583.11 80 - Anschlussrand 48583.11
48583.51 80 - zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48583.51
48583.53 80 Kessel zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48583.53
48583.63 80 Kessel Anschlussrand 48583.63

Abdichtung am Grundkörper: Pressdichtungsflansch (geeignet zur Ausbildung von wasserdichten Abdichtungen)

Nennweite (DN) Rost Design Abdichtung am Aufsatzstück Artikelnummer
48711 100 - - 48711
48711.11 100 - Anschlussrand 48711.11
48711.51 100 - zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48711.51
48711.53 100 Kessel zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48711.53
48711.63 100 Kessel Anschlussrand 48711.63
48758 50 - - 48758
48758.11 50 - Anschlussrand 48758.11
48758.51 50 - zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48758.51
48758.53 50 Kessel zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48758.53
48758.63 50 Kessel Anschlussrand 48758.63
48778 70 - - 48778
48778.11 70 - Anschlussrand 48778.11
48778.51 70 - zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48778.51
48778.53 70 Kessel zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48778.53
48778.63 70 Kessel Anschlussrand 48778.63
48783 80 - - 48783
48783.11 80 - Anschlussrand 48783.11
48783.51 80 - zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48783.51
48783.53 80 Kessel zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 48783.53
48783.63 80 Kessel Anschlussrand 48783.63
