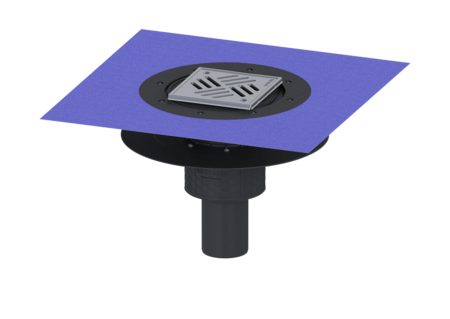

Bodenablauf Ecoguss Klebeflansch

DN 70, senkr., Variofix, Schlitzrost

KESSEL Bodenablauf Ecoguss Klebeflansch, Nennweite (DN) 70, Stutzen senkrecht, Entwässerung durch Punktablauf, Geruchsverschluss, Bodenbelaghöhe max. 17 mm, Abdeckungsart Schlitzrost, dreidimensional verstellbar

  • High-Tech-Verbundwerkstoff Ecoguss
  • Ecoguss, Höchste Brandschutzstandards
  • Wissenschaftlich bestätigte Schallschutzwirkung
Artikelnummer 48678.51
GTIN 4026092032817
Preisgruppe 40
Preis 354,00  CHF / 1 Stück
Werkslistenpreis exklusive MwSt.

    Bodenablauf Ecoguss Klebeflansch DN 70, senkr., Variofix, Schlitzrost
    Der Boden-/Deckenablauf Ecoguss dient der Punktentwässerung und ist mit einem Klebeflansch sowie einem herausnehmbaren Geruchsverschluss, einer Lippendichtung und einer Bauzeitschutzabdeckung ausgestattet. Der recyclingfähige Verbundwerkstoff Ecoguss erfüllt höchste Schallschutzanforderungen, ist beständig gegenüber aggressiven Medien, temperaturbeständig und besitzt eine dauerhaft korrosionsfreie Oberfläche. Er ist kurzfristig beflammbar von 100 bis zu 400 Grad Celsius. Der Klebeflansch mit einer Flanschbreite von 50 mm ist geeignet zur Anbindung von Abdichtungen im Verbund, gemäß DIN 18534, für alle Wassereinwirkungsklassen. Der Losflansch dient dem Einklemmen von Kunststoff- und Elastomer-Dichtungsbahnen sowie Kaltbitumenabdichtungen und ist damit nur für den Einsatz bei Feuchtigkeitssperren geeignet. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Ein Potentialausgleich ist nicht erforderlich. Ausführung System: 125 Abdichtung am Aufsatzstück: zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 Abdichtung am Grundkörper: Klebeflansch (geeignet für Feuchtigkeitssperren) Wassereinwirkungsklasse nach DIN 18534-1 (bis einschließlich): W3-I Sperrwasserhöhe: 50 mm Allgemeine Merkmale Norm: EN 1253-1 Nennweite (DN): 70 Außendurchmesser (DA): 78 mm Zulassung: Z-19.53-2414,Z-19.17-1719 ATEX zertifiziert: nein Geruchsverschluss: inklusive Abmessungen Gewicht netto: 3,77 kg Gewicht brutto: 4,76 kg Durchmesser: 348 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 348 mm Breite: 348 mm Verpackungsmaß Länge: 586 mm Verpackungsmaß Breite: 386 mm Verpackungsmaß Höhe: 400 mm Behälter/Grundkörper Auslauf Anzahl: 1 Material Grundkörper: Ecoguss Stutzen Ausführung: senkrecht Abdeckungsmerkmale Abdeckungsart: Schlitzrost Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Farbe: silber Abdeckung Breite: 138 mm Abdeckung Länge: 138 mm Bodenbelaghöhe min.: 10 mm Rahmen Material: Edelstahl 1.4301 (V2A) Verriegelung: verschraubt Belastungsklasse: K 3 (EN 1253-1) Rahmen Breite: 150 mm Rahmen Länge: 150 mm Bodenbelaghöhe max.: 17 mm Aufsatzstück: dreidimensional verstellbar Aufsatzstück Material: ABS

    Produktvideo

    Der Brandschutzeinsatz Fire-Kit erfüllt die höchste Feuerwiderstandsklasse R 120. Sobald Feuer durch das Rohr in den Ablaufkörper dringt, quillt der Brandschutzeinsatz auf. Damit wird die Brandweiterleitung gestoppt.

      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
    Brandschutzeinsatz Fire-Kit 100, für DN 50, 70, 80 48099 Anzeigen
    Verlängerungsstück H: 140 mm, mit Klebeflansch 48403 Anzeigen
    Verlängerungsstück H: 147 mm, mit Pressdichtungsflansch 48404 Anzeigen
    Verlängerungsstück H: 120 mm, mit Klebeflansch 48900 Anzeigen
    Verlängerungsstück H: 136 mm, ohne Zulauf 48987 Anzeigen
    Verlängerungsstück H: 136 mm, mit seitlichem Zulauf DN 50 48989 Anzeigen
    Durchgangsdichtung Quick-Fit für Kernlochbohrungen, mit Brandschutz 48990 Anzeigen
    Durchgangsdichtung Quick-Fit für Kernlochbohrungen, ohne Brandschutz 48991 Anzeigen
      Bezeichnung Artikelnummer
    Geruchsverschluss für Practicus, Ecoguss, Ferrofix 27169 Anzeigen
    Klebeflansch mit Gegenflansch, ABS, System 125 48410 Anzeigen
    Dichtmanschette für Abdichtung im Verbund flüssig 48651 Anzeigen
    Grundkörper Ecoguss Klebeflansch, DN 70, Auslauf senkrecht 48678 Anzeigen
    Aufsatzstück Variofix Schlitzrost, V2A, K 3 48963 Anzeigen
    • Nennweite (DN) (nennweite): 70
    • Material Grundkörper (material_grundkoerper): Ecoguss
    • Abdeckung Material (abdeckung_material): Edelstahl 1.4301 (V2A)
    • Rahmen Material (rahmen_material): Edelstahl 1.4301 (V2A)
    • Aufsatzstück Material (material_aufsatzstueck): ABS
    • Stutzen Ausführung (stutzen_ausfuehrung): senkrecht
    • Belastungsklasse (belastungsklasse): K 3 (EN 1253-1)
    • Geruchsverschluss (geruchsverschluss): inklusive
    • Abdichtung am Aufsatzstück (abdichtung_aufsatzstueck): zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534
