Badablauf der Ultraflache

Der Flache für die Sanierung.

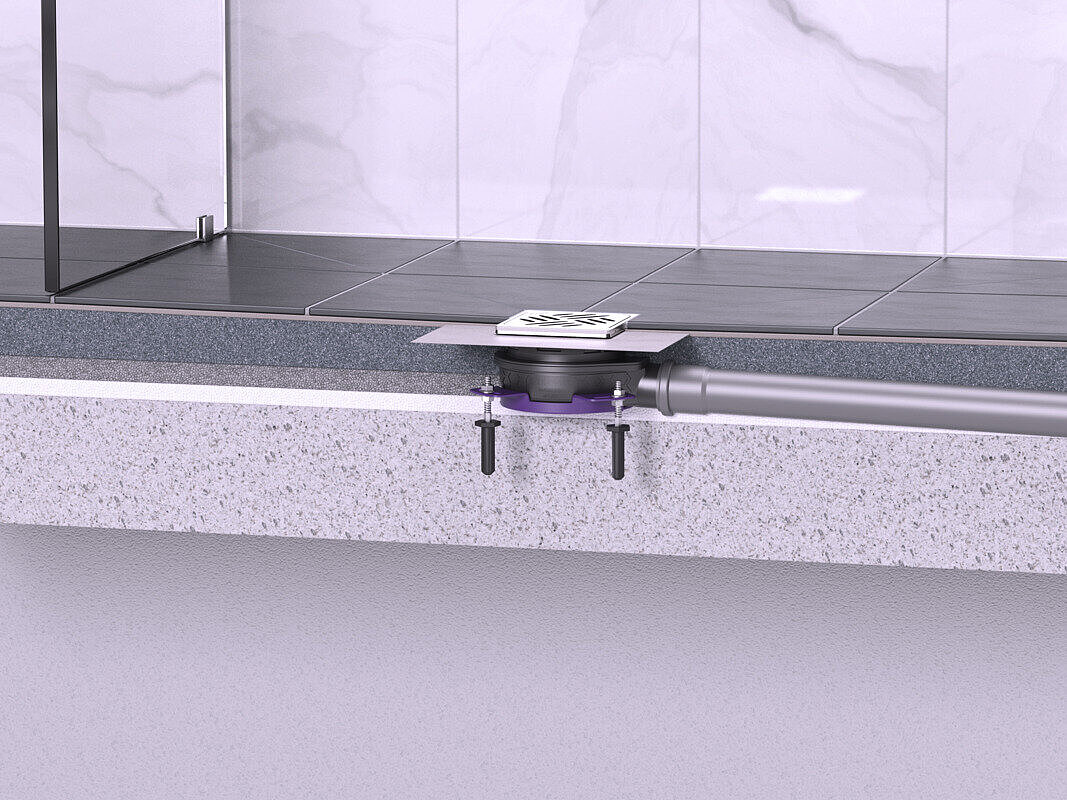

Hier ist der Name Programm: Der Ultraflache ist unser flachster Badablauf und damit prädestiniert für die Sanierung von Bestandsbauten. Der Ultraflache kann mit verschiedenen Design-Abdeckungen kombiniert werden und bietet trotz seiner kompakten Größe eine hohe Ablaufleistung von 0,6 bis 1,0 l/s.

Der Ultraflache ist in zwei bzw. drei Varianten lieferbar: mit einer Mindesteinbauhöhe von 63 mm (54 mm bis Oberkante Flansch) in den Ablaufnennweiten DN 40 und DN 50, oder mit einer Mindesteinbauhöhe von 88 mm (79 mm bis Oberkante Flansch) in der Ablaufnennweite DN 50.

Vorteile  Artikelübersicht

Geringe Einbauhöhe

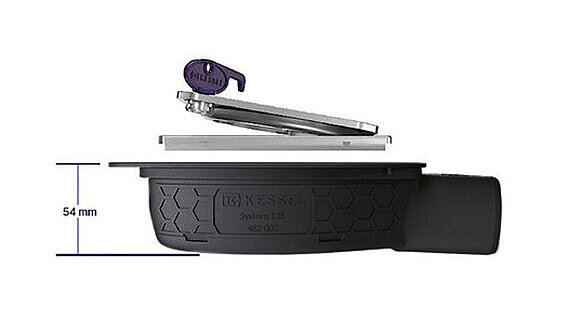

Dank seiner geringen Mindesteinbauhöhe von 69 mm – bis zur Oberkante des Flanschs sind es sogar nur 54 mm – eignet sich Der Ultraflache 54 besonders gut für barrierefreies Bauen im Rahmen von Sanierungen. Er kann aber natürlich auch problemlos für Neubauten verwendet werden.

Der Ultraflache 79 verfügt über einen Geruchverschluss mit 50 mm Sperrwasserhöhe und ist mit seiner Mindesteinbauhöhe von 95 mm – bis zur Oberkante des Flansches nur 79 mm – ein ultraflacher und normgerechter Bodenablauf.

Sichere Abdichtung mit verschiedenen Dichtmanschetten

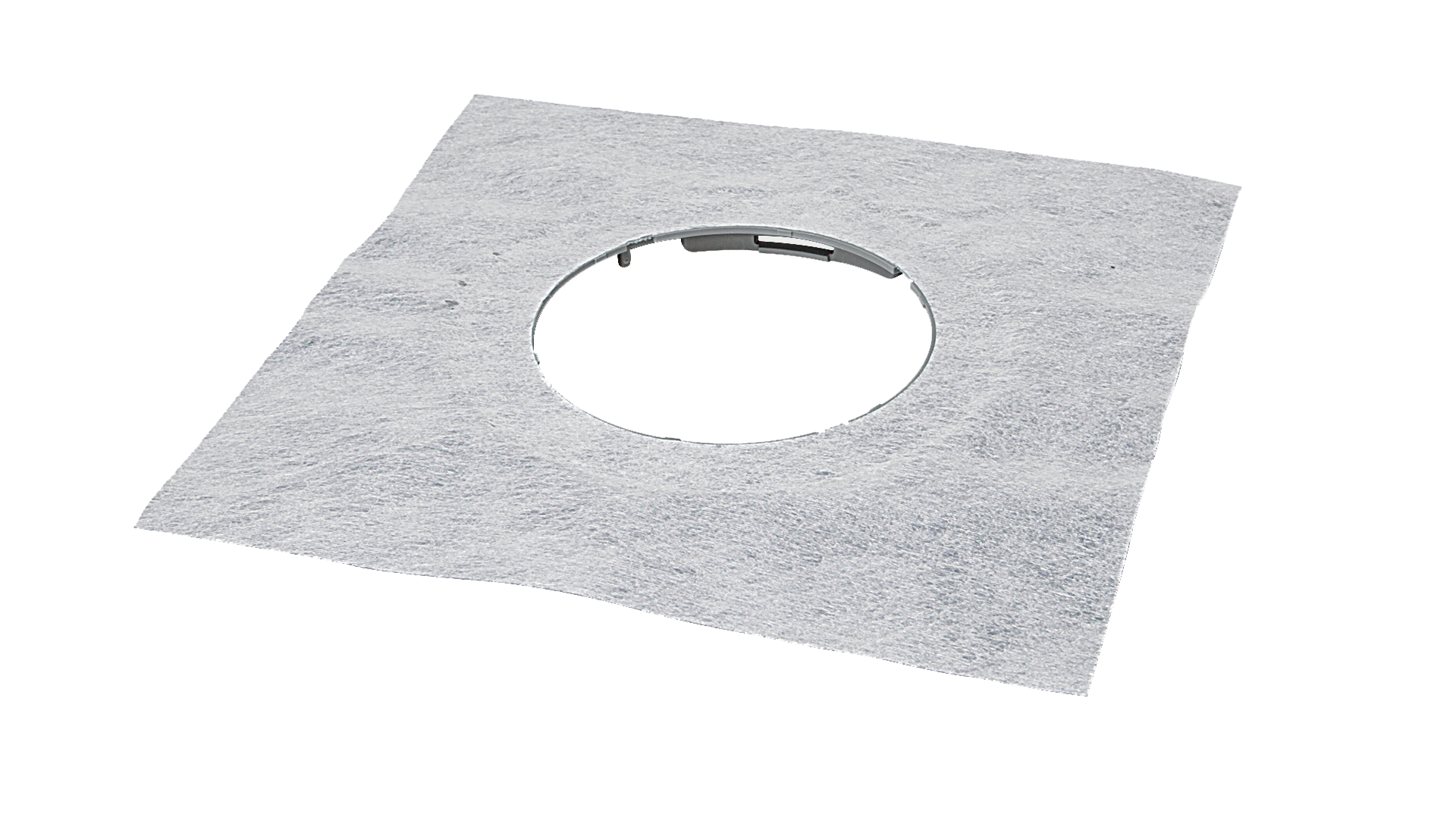

Je nach Bedarf wird Der Ultraflache entweder mit einer werkseitig angebrachten oder lose beiliegenden Dichtmanschette bzw. mit Klipsflansch geliefert.

Geruchsverschluss

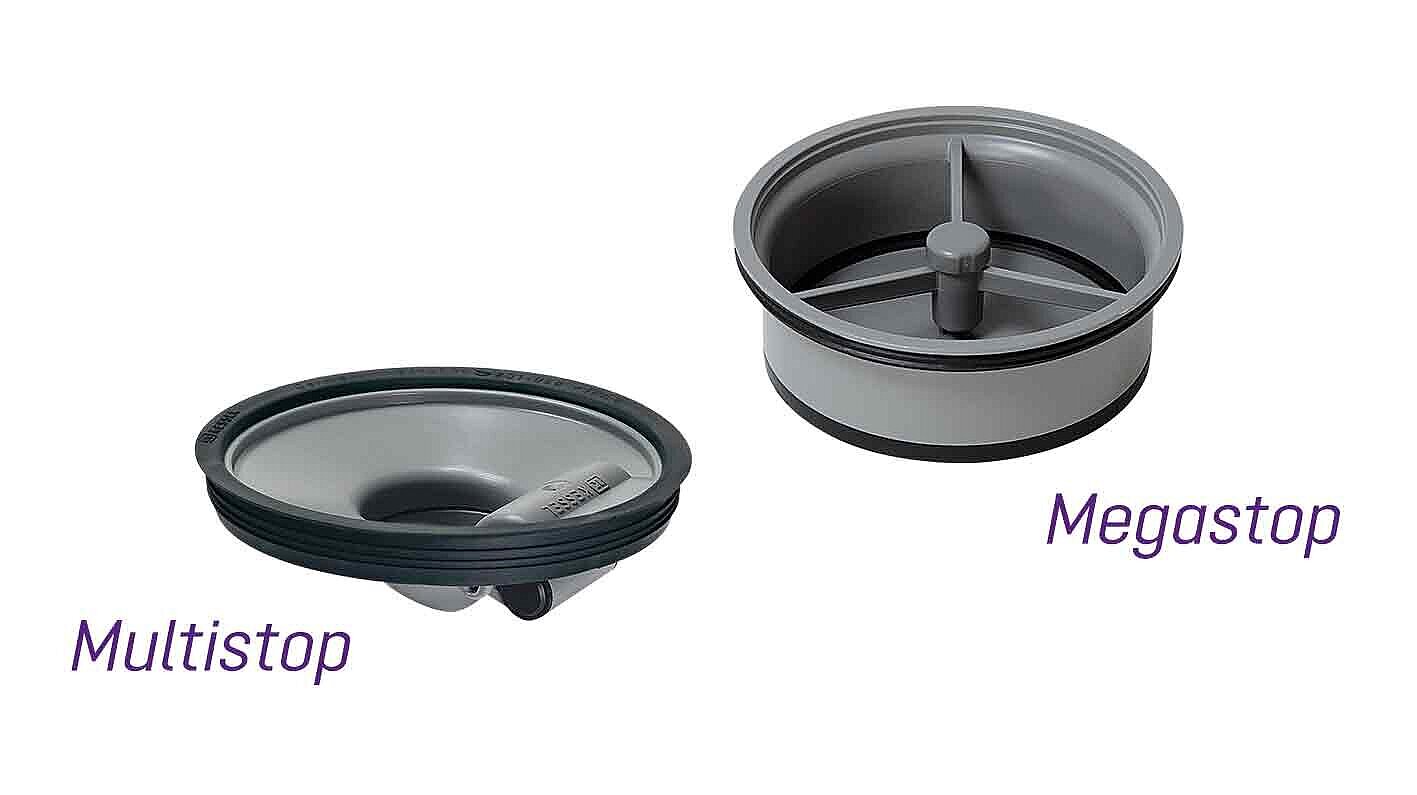

Zum Schutz vor unangenehmen Gerüchen aus der Kanalisation verfügt Der Ultraflache über einen herausnehmbaren Geruchsverschluss. Bestimmte Varianten können wahlweise auch mit der wasserlosen Ungeziefer-, Schaum- und Geruchssperre Multistop oder dem mechanischen Geruchsverschluss mit Wasservorlage Megastop ausgestattet werden. In Verbindung mit der Verriegelungs- und Entnahmeeinrichtung Lock & Lift kann der Megastop auch als Rückstausicherung bis 0,1 bar eingesetzt werden.

Bodenablauf Der Ultraflache 54

Grundkörper

  Bezeichnung Artikelnummer
44740MGrundkörper Der Ultraflache 54 DN 40, WaD, Geruchsverschluss 22 mm44740M
Anzeigen
44750MGrundkörper Der Ultraflache 54 DN 50, WaD, Geruchsverschluss 22 mm44750M
Anzeigen

Komplettartikel

  Bezeichnung Artikelnummer
44740.20MBodenablauf Der Ultraflache 54 DN 40, WaD, Schlitzrost44740.20M
Anzeigen
44740.62MBodenablauf Der Ultraflache 54 DN 40, WaD, Designrost Kessel44740.62M
Anzeigen
44740.63MBodenablauf Der Ultraflache 54 DN 40, WaD, Designrost Kessel, L&L44740.63M
Anzeigen
44740.66MBodenablauf Der Ultraflache 54 DN 40, WaD, Designrost, L&L, Megastop44740.66M
Anzeigen
44750.20MBodenablauf Der Ultraflache 54 DN 50, WaD, Schlitzrost44750.20M
Anzeigen
44750.62MBodenablauf Der Ultraflache 54 DN 50, WaD, Designrost Kessel44750.62M
Anzeigen

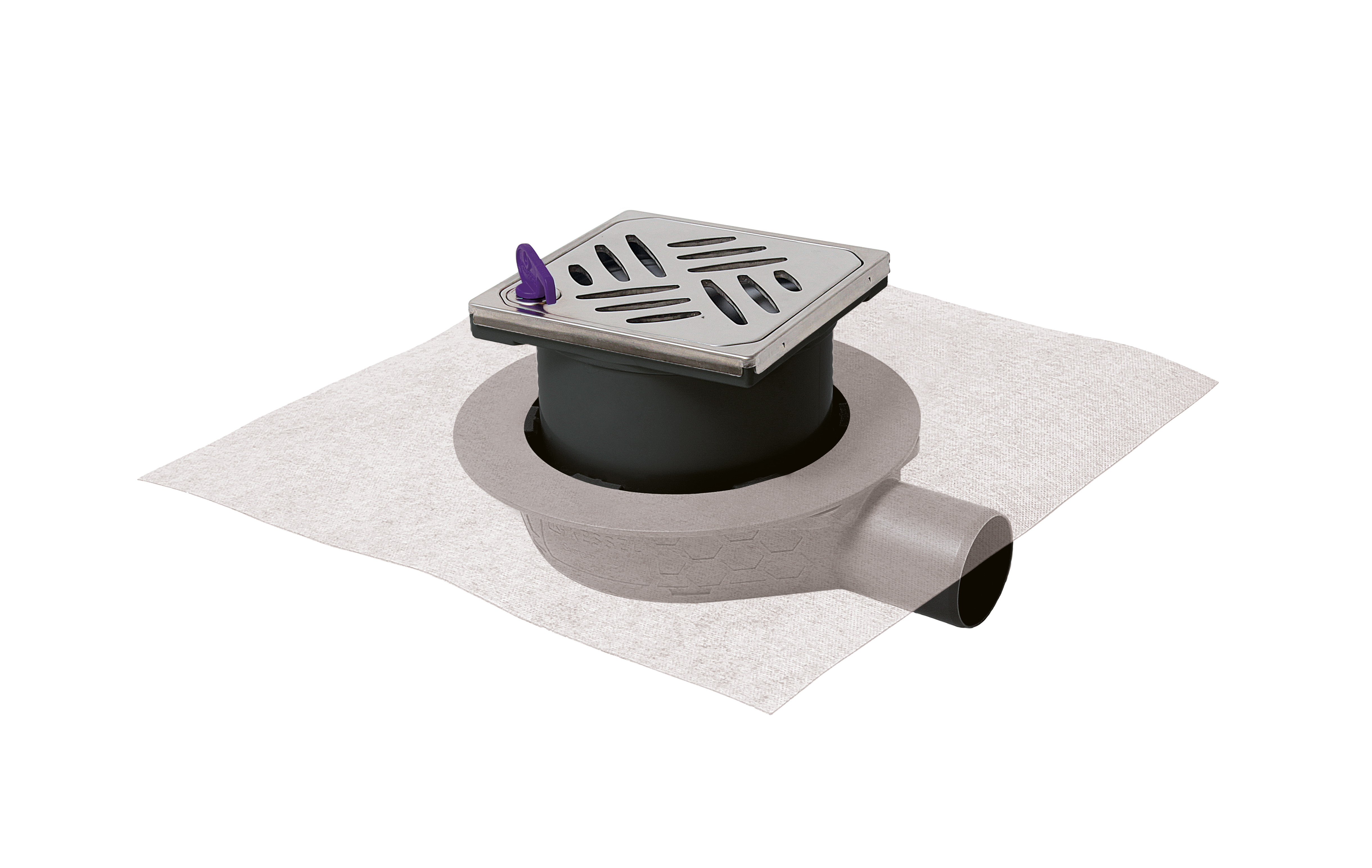

44750.63MBodenablauf Der Ultraflache 54 DN 50, WaD, Designrost Kessel, Lock&Lift44750.63M
Anzeigen

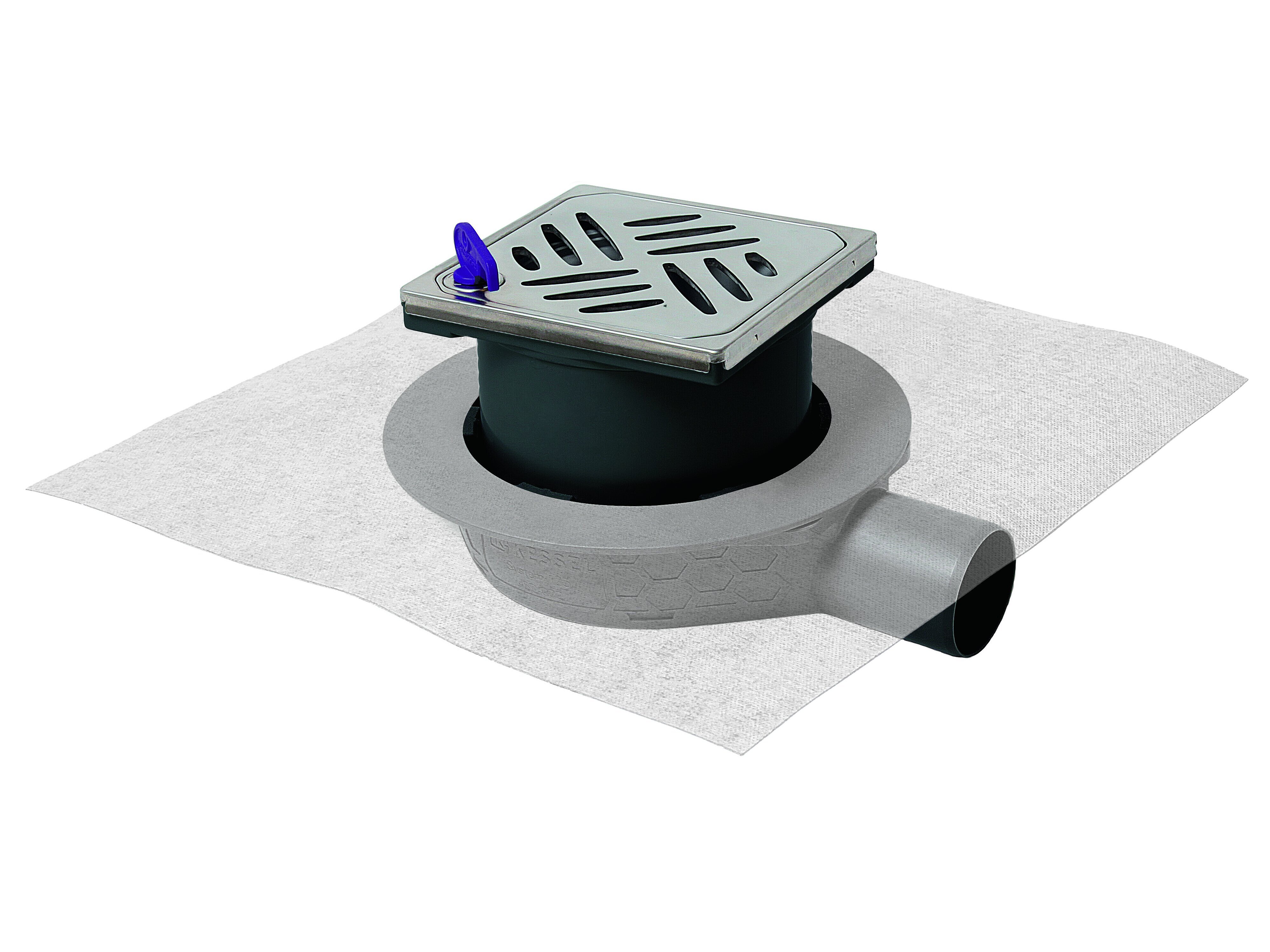

44750.66MBodenablauf Der Ultraflache 54 DN 50, WaD, Designrost, L&L, Megastop44750.66M
Anzeigen

Bodenablauf Der Ultraflache 79

Grundkörper

  Bezeichnung Artikelnummer
44700Grundkörper Der Ultraflache 79 DN 50, Geruchsverschluss 50 mm44700
Anzeigen
44701Grundkörper Der Ultraflache 79 DN 50, seitl. Zulauf DN 40, GV 50 mm44701
Anzeigen

Komplettartikel

  Bezeichnung Artikelnummer
44700.20Bodenablauf Der Ultraflache 79 DN 50, Schlitzrost44700.20
Anzeigen
44700.20MBodenablauf Der Ultraflache 79 DN 50, Klipsflansch, Schlitzrost44700.20M
Anzeigen

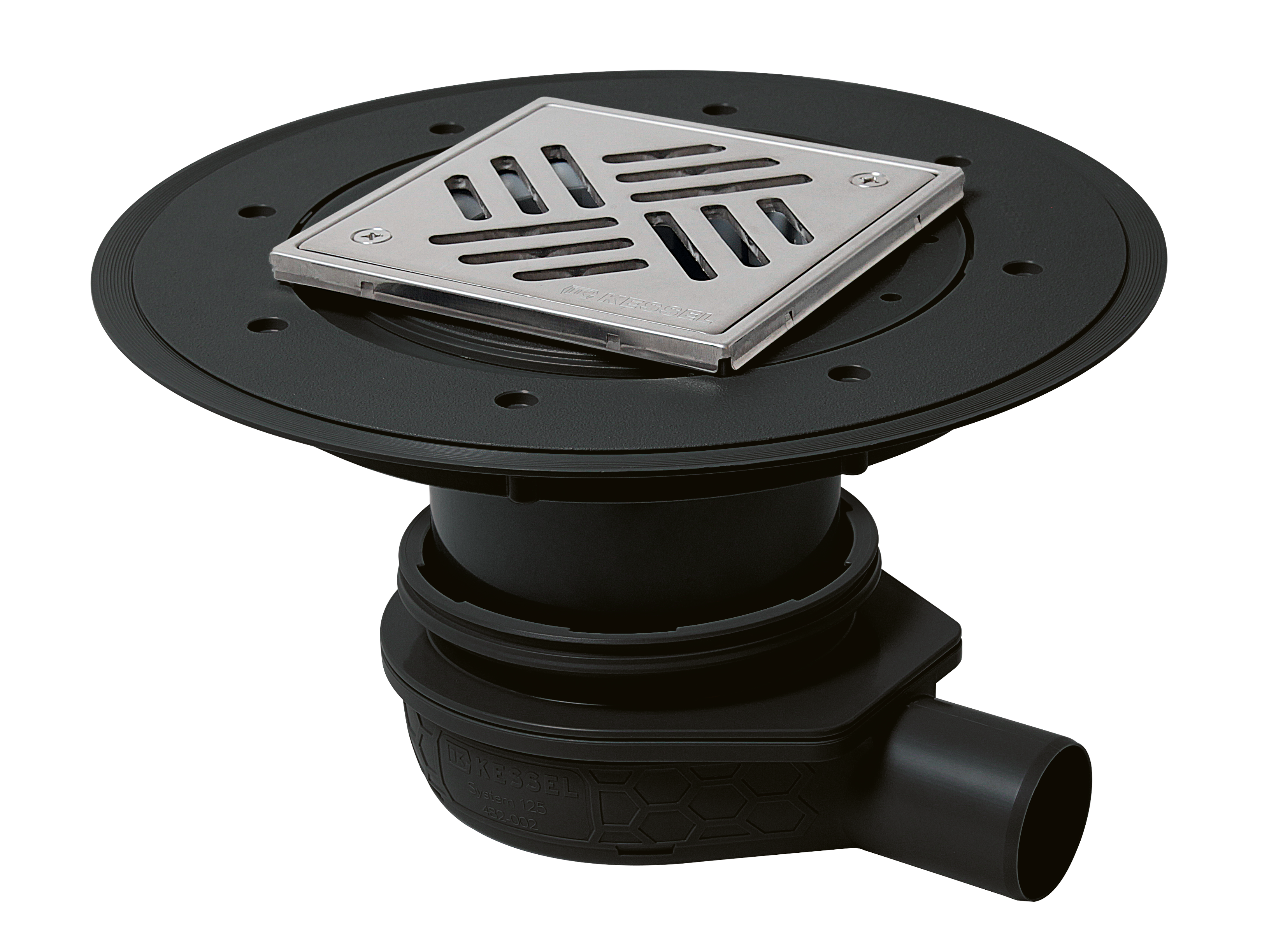

44700.51Bodenablauf Der Ultraflache 79 DN 50, Variofix, Schlitzrost verschraubt44700.51
Anzeigen
44700.52Bodenablauf Der Ultraflache 79 DN 50, Variofix, Designrost Kessel44700.52
Anzeigen

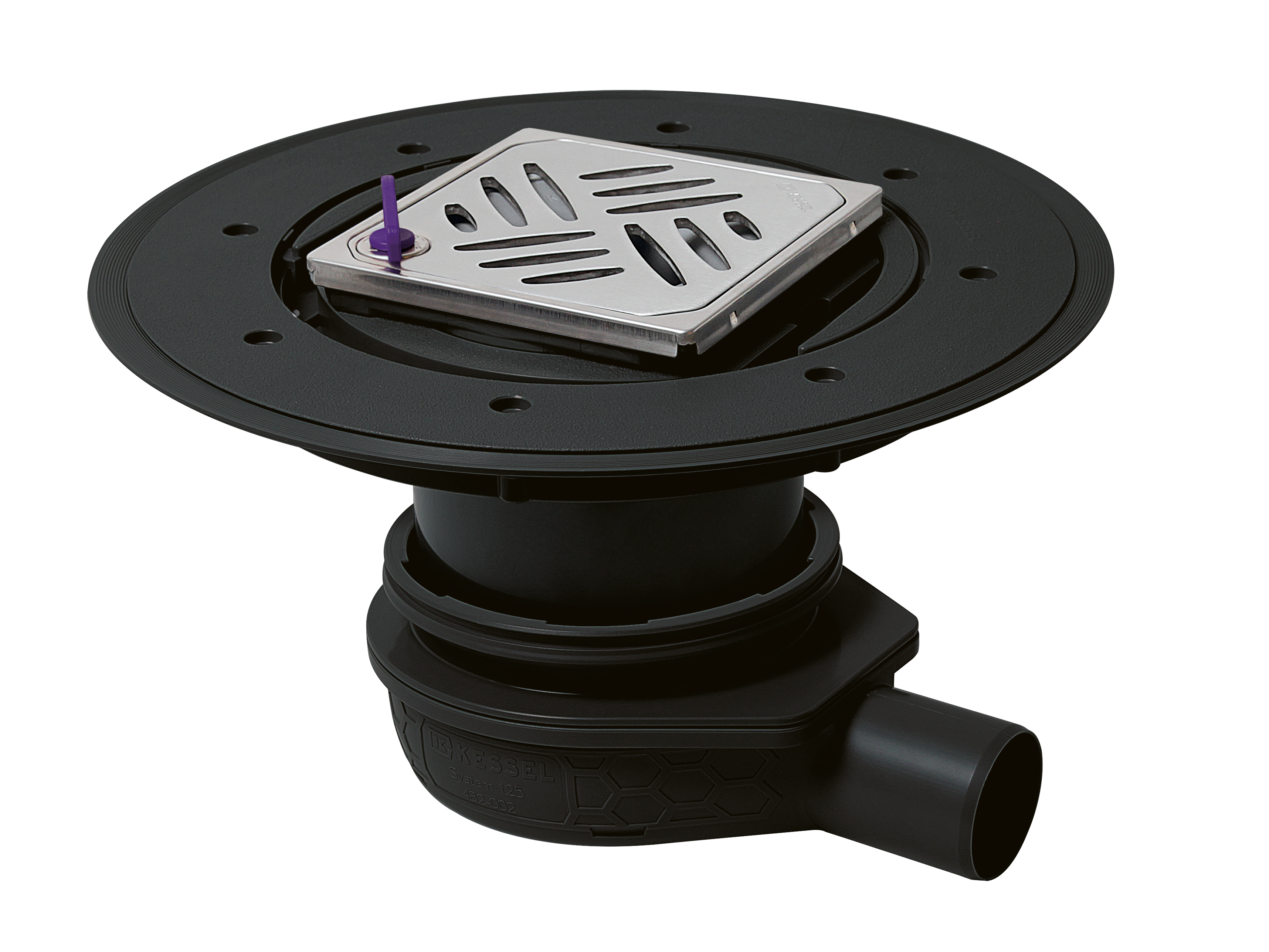

44700.53Bodenablauf Der Ultraflache 79 DN 50, Variofix, Designrost Kessel, L&L44700.53
Anzeigen
44700.62Bodenablauf Der Ultraflache 79 DN 50, Designrost Kessel44700.62
Anzeigen
44700.63Bodenablauf Der Ultraflache 79 DN 50, Designrost Kessel, Lock & Lift44700.63
Anzeigen

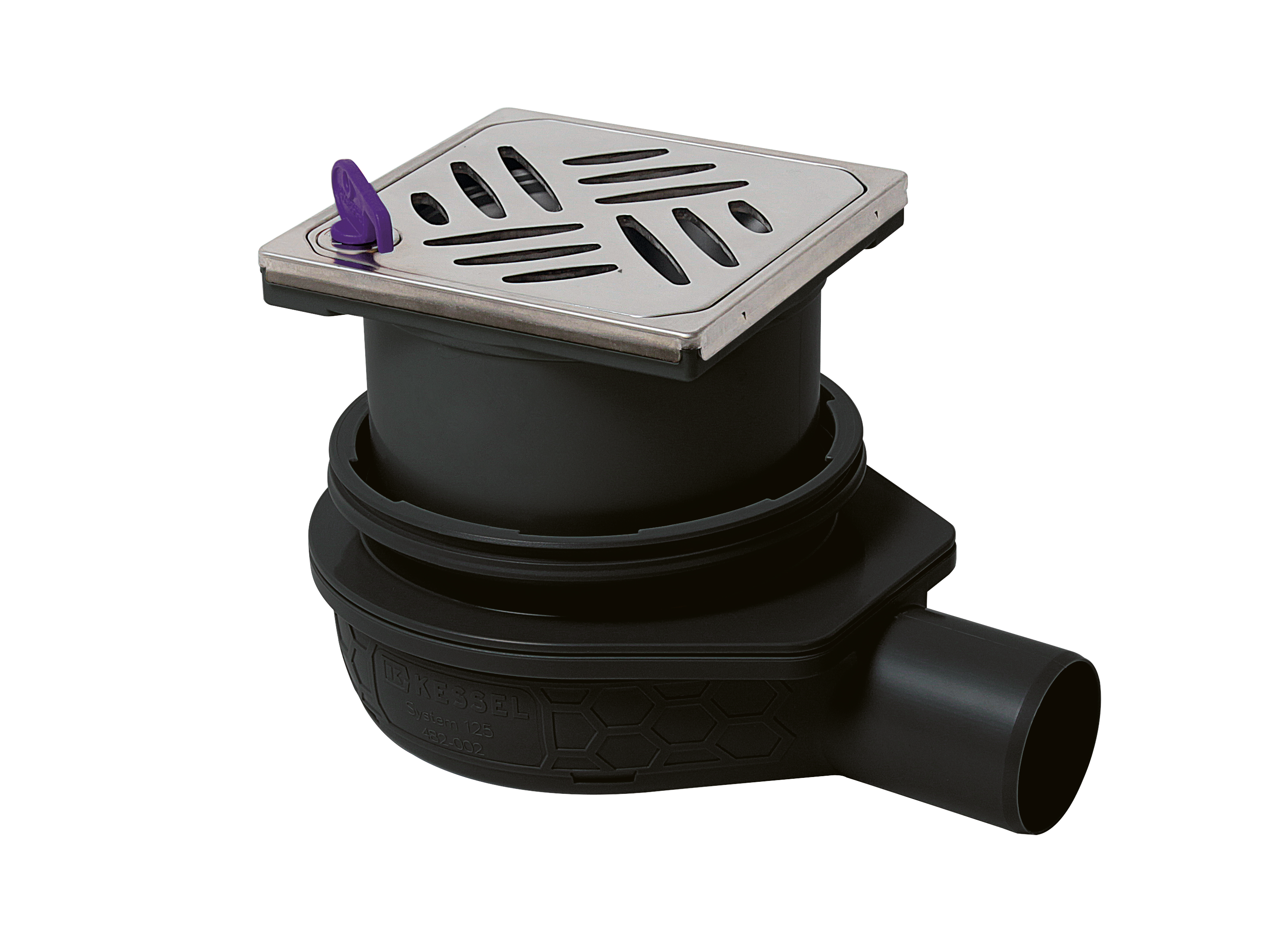

44700.66Bodenablauf Der Ultraflache 79 DN 50, Designrost Kessel, L&L, Megastop44700.66
Anzeigen

Nicht das passende Produkt gefunden?

Ergänzend zu unseren Standard-Abläufen und Rinnen entwickeln wir auf Kundenwunsch Individuelle Lösungen für besondere Anforderungen in Form, Funktion und Dimensionierung.

Individuelle Lösungen
