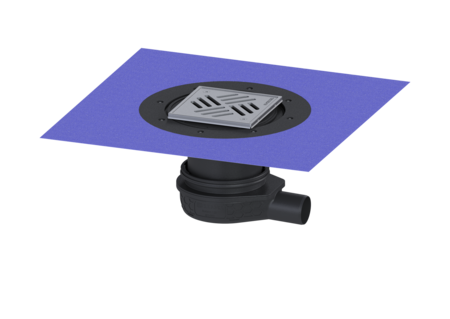

Bodenablauf Der Ultraflache 79
DN 50, Variofix, Schlitzrost verschraubt
KESSEL Bodenablauf Der Ultraflache 79, Abdeckung Länge 138 mm, Stutzen waagrecht, Nennweite (DN) 50, Volumen 22,97 dm³, Abdeckungsart Schlitzrost, Verriegelung verschraubt, Rost Design, Sperrwasserhöhe 50 mm
- Geringe Einbauhöhe
- Wissenschaftlich bestätigte Schallschutzwirkung
- verschiedene Design Abdeckungen
Artikelnummer | 44700.51 |
---|---|
GTIN | 4026092080931 |
Preisgruppe | 10 |
Preis |
248,00
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |
Bodenablauf Der Ultraflache 79 DN 50, Variofix, Schlitzrost verschraubt
Der Bodenablauf Der Ultraflache 79 ist zur Bodenentwässerung im Innenbereich geeignet. Der Ablauf aus Kunststoff ist mit einem herausnehmbaren Geruchsverschluss im Aufsatzstück ausgestattet. Ausführung System: 125 Sickerwasseröffnung: optional Abdichtung am Aufsatzstück: zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 Wassereinwirkungsklasse nach DIN 18534-1 (bis einschließlich): W3-I Sperrwasserhöhe: 50 mm Ablaufleistung (l/s) mit 10 mm Aufstau: 1,2 Ablaufleistung (l/s) mit 20 mm Aufstau: 1,3 Allgemeine Merkmale Norm: EN 1253-1 Nennweite (DN): 50 Außendurchmesser (DA): 50 mm Geruchsverschluss: inklusive Abmessungen Höhenverstellbarkeit: 119 - 174 mm Gewicht netto: 2,27 kg Gewicht brutto: 2,27 kg Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 312 mm Breite: 312 mm Höhe: 79 mm Verpackungsmaß Länge: 390 mm Verpackungsmaß Breite: 190 mm Verpackungsmaß Höhe: 310 mm Behälter/Grundkörper Auslauf Anzahl: 1 Material Grundkörper: ABS Stutzen Ausführung: waagrecht Abdeckungsmerkmale Abdeckungsart: Schlitzrost Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Farbe: silber Abdeckung Breite: 138 mm Abdeckung Höhe: 9 mm Abdeckung Länge: 138 mm Oberfläche: geschliffen Rahmen Material: Edelstahl 1.4301 (V2A) Verriegelung: verschraubt Belastungsklasse: K 3 (EN 1253-1) Rahmen Breite: 150 mm Rahmen Länge: 150 mm Form Aufsatzstück: eckig Aufsatzstück Material: ABS
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Übergangsstück DN 50/40 | 27118 | Anzeigen | |
Montagehilfe-Set für Grundkörper Der Ultraflache 54 u. 79 | 44702 | Anzeigen | |
Haarsieb für Der Ultraflache 54 u. 79, System 125 | 44704 | Anzeigen | |
Verlängerungsstück H: 140 mm, mit Klebeflansch | 48403 | Anzeigen | |
Verlängerungsstück H: 147 mm, mit Pressdichtungsflansch | 48404 | Anzeigen | |
Geruchsverschluss Multistop, System 125 | 48500 | Anzeigen | |
Verlängerungsstück H: 120 mm, mit Klebeflansch | 48900 | Anzeigen | |
Verlängerungsstück H: 136 mm, ohne Zulauf | 48987 | Anzeigen | |
Verlängerungsstück H: 136 mm, mit seitlichem Zulauf DN 50 | 48989 | Anzeigen | |
Geruchsverschluss für Der Ultraflache 79 | 680696 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung |
- Nennweite (DN) (nennweite): 50
- Material Grundkörper (material_grundkoerper): ABS
- Abdeckung Material (abdeckung_material): Edelstahl 1.4301 (V2A)
- Rahmen Material (rahmen_material): Edelstahl 1.4301 (V2A)
- Aufsatzstück Material (material_aufsatzstueck): ABS
- Stutzen Ausführung (stutzen_ausfuehrung): waagrecht
