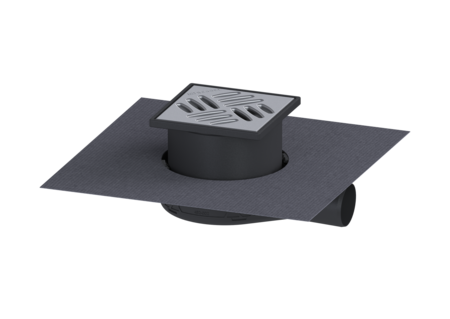

Bodenablauf Der Ultraflache 54
DN 50, WaD, Schlitzrost
KESSEL Bodenablauf Der Ultraflache 54, Abdeckung Länge 120 mm, Nennweite (DN) 50, Abdeckungsart Schlitzrost, Geruchsverschluss, Abdichtung Grundkörper durch werksseitig angebrachte Dichtmanschette (WaD), Belastungsklasse K 3
- inklusive herausnehmbarer Geruchsverschluss im Aufsatzstück
- Geringe Einbauhöhe
- Wissenschaftlich bestätigte Schallschutzwirkung

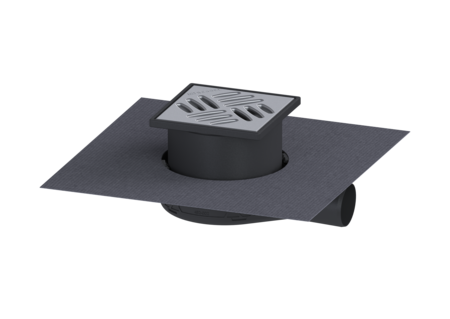

Artikelnummer | 44750.20M |
---|---|
GTIN | 4026092080832 |
Preisgruppe | 10 |
Preis |
173,00
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |
Bodenablauf Der Ultraflache 54 DN 50, WaD, Schlitzrost
Der Bodenablauf Der Ultraflache 54 ist zur Bodenentwässerung im Innenbereich geeignet. Der Ablauf aus Kunststoff ist mit einem herausnehmbaren Geruchsverschluss im Aufsatzstück ausgestattet. Bei Sickerwasseröffnung offen, kein Fluten der Abdichtungsebene bei Aufstau. Ausführung System: 125 Sickerwasseröffnung: optional Abdichtung am Grundkörper: werksseitig angebrachte Dichtmanschette (WaD) nach DIN 18534 Wassereinwirkungsklasse nach DIN 18534-1 (bis einschließlich): W3-I Sperrwasserhöhe: 22 mm Allgemeine Merkmale Nennweite (DN): 50 Außendurchmesser (DA): 50 mm ATEX zertifiziert: nein Geruchsverschluss: inklusive Abmessungen Höhenverstellbarkeit: 63 - 116 mm Gewicht netto: 0,49 kg Gewicht brutto: 0,67 kg Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 246 mm Breite: 200 mm Höhe: 54 mm Verpackungsmaß Länge: 590 mm Verpackungsmaß Breite: 390 mm Verpackungsmaß Höhe: 310 mm Behälter/Grundkörper Auslauf Anzahl: 1 Material Grundkörper: ABS Abdeckungsmerkmale Abdeckungsart: Schlitzrost Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Farbe: silber Abdeckung Breite: 120 mm Abdeckung Höhe: 16 mm Abdeckung Länge: 120 mm Rahmen Material: ABS Verriegelung: unverriegelt Belastungsklasse: K 3 (EN 1253-1) Rutschhemmklasse: R9 nach DIN 51130; C nach DIN 51097 Rahmen Breite: 130 mm Rahmen Länge: 130 mm Form Aufsatzstück: eckig Aufsatzstück Material: ABS
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Übergangsstück DN 50/40 | 27118 | Anzeigen | |
Montagehilfe-Set für Grundkörper Der Ultraflache 54 u. 79 | 44702 | Anzeigen | |
Haarsieb für Der Ultraflache 54 u. 79, System 125 | 44704 | Anzeigen | |
Geruchsverschluss Multistop, System 125 | 48500 | Anzeigen | |
Geruchsverschluss Megastop | 48550 | Anzeigen | |
Verlängerungsstück H: 136 mm, ohne Zulauf | 48987 | Anzeigen | |
Verlängerungsstück H: 136 mm, mit seitlichem Zulauf DN 50 | 48989 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung | |
Prüfberichte und Zertifikate |
- Nennweite (DN) (nennweite): 50
- Material Grundkörper (material_grundkoerper): ABS
- Abdeckung Material (abdeckung_material): Edelstahl 1.4301 (V2A)
- Rahmen Material (rahmen_material): ABS
- Aufsatzstück Material (material_aufsatzstueck): ABS
