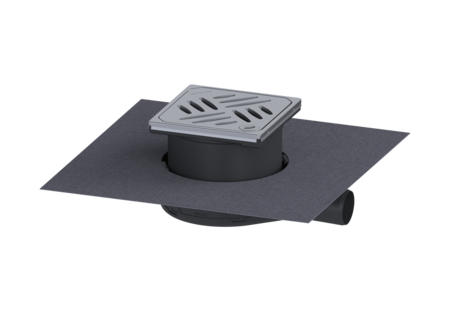

Bodenablauf Der Ultraflache 54
DN 40, WaD, Designrost Kessel, L&L
KESSEL Bodenablauf Der Ultraflache 54, Nennweite (DN) 40, Abdeckungsart Designrost, Höhenverstellbarkeit 70 - 121 mm, Geruchsverschluss, Abdichtung Grundkörper durch werksseitig angebrachte Dichtmanschette (WaD), Belastungsklasse L 15
- inklusive herausnehmbarer Geruchsverschluss im Aufsatzstück
- Geringe Einbauhöhe
- Wissenschaftlich bestätigte Schallschutzwirkung
Artikelnummer | 44740.63M |
---|---|
GTIN | 4026092080764 |
Preisgruppe | 10 |
Preis |
283,00
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |
Bodenablauf Der Ultraflache 54 DN 40, WaD, Designrost Kessel, L&L
Der Bodenablauf Der Ultraflache 54 ist zur Bodenentwässerung im Innenbereich geeignet. Der Ablauf aus Kunststoff ist mit einem herausnehmbaren Geruchsverschluss im Aufsatzstück ausgestattet. Bei Sickerwasseröffnung offen, kein Fluten der Abdichtungsebene bei Aufstau. Ausführung System: 125 Sickerwasseröffnung: optional Abdichtung am Grundkörper: werksseitig angebrachte Dichtmanschette (WaD) nach DIN 18534 Wassereinwirkungsklasse nach DIN 18534-1 (bis einschließlich): W3-I Sperrwasserhöhe: 22 mm Allgemeine Merkmale Nennweite (DN): 40 Außendurchmesser (DA): 40 mm Geruchsverschluss: inklusive Abmessungen Höhenverstellbarkeit: 70 - 121 mm Gewicht netto: 0,88 kg Gewicht brutto: 1,03 kg Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 246 mm Breite: 200 mm Höhe: 54 mm Verpackungsmaß Länge: 247 mm Verpackungsmaß Breite: 247 mm Verpackungsmaß Höhe: 180 mm Behälter/Grundkörper Auslauf Anzahl: 1 Material Grundkörper: ABS Abdeckungsmerkmale Abdeckungsart: Designrost Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Farbe: silber Abdeckung Breite: 120 mm Abdeckung Höhe: 16 mm Abdeckung Länge: 120 mm Oberfläche: geschliffen Rahmen Material: Edelstahl 1.4301 (V2A) Verriegelung: Lock & Lift Belastungsklasse: L 15 (EN 1253-1) Rost Design: Kessel Rutschhemmklasse: R9 nach DIN 51130; C nach DIN 51097 Rahmen Breite: 132 mm Rahmen Länge: 132 mm Form Aufsatzstück: eckig Aufsatzstück Material: ABS
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Montagehilfe-Set für Grundkörper Der Ultraflache 54 u. 79 | 44702 | Anzeigen | |
Haarsieb für Der Ultraflache 54 u. 79, System 125 | 44704 | Anzeigen | |
Geruchsverschluss Multistop, System 125 | 48500 | Anzeigen | |
Geruchsverschluss Megastop | 48550 | Anzeigen | |
Verlängerungsstück H: 136 mm, ohne Zulauf | 48987 | Anzeigen | |
Verlängerungsstück H: 136 mm, mit seitlichem Zulauf DN 50 | 48989 | Anzeigen |
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Grundkörper Der Ultraflache 54 DN 40, WaD, Geruchsverschluss 22 mm | 44740M | Anzeigen | |
Aufsatzstück Designrost Kessel, V2A, Lock & Lift, L15 | 48201 | Anzeigen | |
Designrost Oval, Lock & Lift | 680225 | Anzeigen | |
Designrost KESSEL, Lock & Lift | 680226 | Anzeigen | |
Designrost Cross, Lock & Lift | 680235 | Anzeigen | |
Designrost Parade, Lock & Lift | 680236 | Anzeigen | |
Designrost Festival, Lock & Lift | 680237 | Anzeigen | |
Designrost Spot, Lock & Lift | 680238 | Anzeigen | |
Designrost Slot, Lock & Lift | 680239 | Anzeigen | |
Designrost Sticks, Lock & Lift | 680240 | Anzeigen | |
Geruchsverschluss für Der Ultraflache 54 | 680695 | Anzeigen | |
Entriegelungsschlüssel für Lock & Lift | 680702 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung | |
Prüfberichte und Zertifikate |
- Material Grundkörper (material_grundkoerper): ABS
- Abdeckung Material (abdeckung_material): Edelstahl 1.4301 (V2A)
- Rahmen Material (rahmen_material): Edelstahl 1.4301 (V2A)
- Aufsatzstück Material (material_aufsatzstueck): ABS
