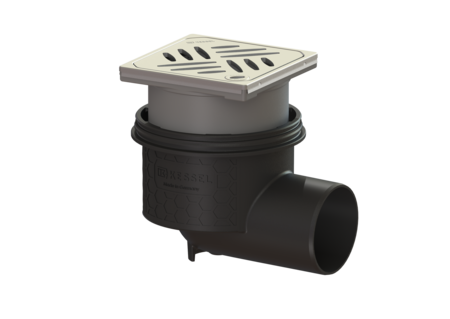

Boden-/Deckenablauf Ecoguss
DN 80, seitlich, Designrost
KESSEL Boden-/Deckenablauf Ecoguss, Nennweite (DN) 80, Stutzen waagrecht, Abdeckungsart Designrost, Geruchsverschluss, höhenverstellbar, Bodenbelaghöhe max. 16 mm, Verriegelung Lock & Lift
- High-Tech-Verbundwerkstoff Ecoguss
- Höchste Brandschutzstandards
- Wissenschaftlich bestätigte Schallschutzwirkung
Artikelnummer | 48383.63 |
---|---|
GTIN | 4026092053959 |
Preisgruppe | 40 |
Preis |
339,00
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |
Boden-/Deckenablauf Ecoguss DN 80, seitlich, Designrost
Der Boden-/Deckenablauf Ecoguss mit Anschlussrand dient der Punktentwässerung und ist mit einem herausnehmbaren Geruchsverschluss sowie einer Lippendichtung und einer Bauzeitschutzabdeckung ausgestattet. Der recyclingfähige Verbundwerkstoff Ecoguss erfüllt höchste Schallschutzanforderungen, ist beständig gegenüber aggressiven Medien, temperaturbeständig und besitzt eine dauerhaft korrosionsfreie Oberfläche. Er ist kurzfristig beflammbar von 100 bis zu 400 Grad Celsius. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Ein Potentialausgleich ist nicht erforderlich. Ausführung System: 125 Abdichtung am Aufsatzstück: Anschlussrand Abdichtung am Grundkörper: Anschlussrand Sperrwasserhöhe: 50 mm Allgemeine Merkmale Norm: EN 1253-1 Nennweite (DN): 80 Außendurchmesser (DA): 83 mm Geruchsverschluss: inklusive Abmessungen Gewicht netto: 2,37 kg Gewicht brutto: 2,81 kg Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Verpackungsmaß Länge: 390 mm Verpackungsmaß Breite: 190 mm Verpackungsmaß Höhe: 310 mm Behälter/Grundkörper Auslauf Anzahl: 1 Material Grundkörper: Ecoguss Stutzen Ausführung: waagrecht Abdeckungsmerkmale Abdeckungsart: Designrost Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Farbe: silber Abdeckung Breite: 120 mm Abdeckung Höhe: 16 mm Abdeckung Länge: 120 mm Oberfläche: geschliffen Rahmen Material: Edelstahl 1.4301 (V2A) Verriegelung: Lock & Lift Belastungsklasse: L 15 (EN 1253-1) Rost Design: Kessel Rutschhemmklasse: R9 nach DIN 51130; C nach DIN 51097 Rahmen Breite: 132 mm Rahmen Länge: 132 mm Bodenbelaghöhe max.: 16 mm Aufsatzstück: höhenverstellbar Form Aufsatzstück: eckig Aufsatzstück Material: ABS
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Verlängerungsstück H: 140 mm, mit Klebeflansch | 48403 | Anzeigen | |
Verlängerungsstück H: 147 mm, mit Pressdichtungsflansch | 48404 | Anzeigen | |
Verlängerungsstück H: 120 mm, mit Klebeflansch | 48900 | Anzeigen | |
Verlängerungsstück H: 136 mm, ohne Zulauf | 48987 | Anzeigen | |
Verlängerungsstück H: 136 mm, mit seitlichem Zulauf DN 50 | 48989 | Anzeigen |
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Geruchsverschluss für Practicus, Ecoguss, Ferrofix | 27169 | Anzeigen | |
Aufsatzstück Designrost Kessel, V2A, Lock & Lift, L15 | 48201 | Anzeigen | |
Grundkörper Ecoguss DN 80, Auslauf seitlich | 48383 | Anzeigen | |
Designrost Oval, Lock & Lift | 680225 | Anzeigen | |
Designrost KESSEL, Lock & Lift | 680226 | Anzeigen | |
Designrost Cross, Lock & Lift | 680235 | Anzeigen | |
Designrost Parade, Lock & Lift | 680236 | Anzeigen | |
Designrost Festival, Lock & Lift | 680237 | Anzeigen | |
Designrost Spot, Lock & Lift | 680238 | Anzeigen | |
Designrost Slot, Lock & Lift | 680239 | Anzeigen | |
Designrost Sticks, Lock & Lift | 680240 | Anzeigen | |
Entriegelungsschlüssel für Lock & Lift | 680702 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung | |
Prüfberichte und Zertifikate |
- Nennweite (DN) (nennweite): 80
- Material Grundkörper (material_grundkoerper): Ecoguss
- Abdeckung Material (abdeckung_material): Edelstahl 1.4301 (V2A)
- Rahmen Material (rahmen_material): Edelstahl 1.4301 (V2A)
- Aufsatzstück Material (material_aufsatzstueck): ABS
- Stutzen Ausführung (stutzen_ausfuehrung): waagrecht
- Belastungsklasse (belastungsklasse): L 15 (EN 1253-1)
- Geruchsverschluss (geruchsverschluss): inklusive
- Abdichtung am Aufsatzstück (abdichtung_aufsatzstueck): Anschlussrand
