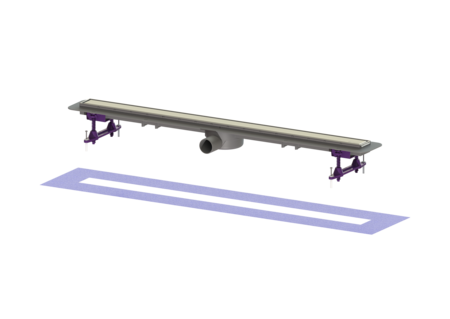

Duschrinne Linearis Compact

L: 1050 mm, DN 50, bD, V2A Abdeck., K 3

Die Duschrinne Linearis Compact mit angeschweißtem Grundkörper aus ABS ist für die Linienentwässerung im Innenbereich geeignet. Gedreht eingelegt lässt sich der Edelstahleinleger individuell befliesen. Inklusive vorbereiteter Sickerwasseröffnungen und Geruchsverschluss.

  • Individuelles Design mit wendbarem Edelstahlsteg
  • Höchste Brandschutzstandards
  • Geringe Einbauhöhe
Artikelnummer 45600.66
GTIN 4026092046128
Preisgruppe 10

    Duschrinne Linearis Compact L: 1050 mm, DN 50, bD, V2A Abdeck., K 3
    Die Duschrinne Linearis Compact mit angeschweißtem Grundkörper aus ABS ist für die Linienentwässerung im Innenbereich geeignet. Gedreht eingelegt lässt sich der Edelstahleinleger individuell befliesen. Inklusive vorbereiteter Sickerwasseröffnungen und Geruchsverschluss. Ausführung: System: 125 Geruchsverschluss: inklusive Abdichtungsart: Abdichtung im Verbund (DIN 18534) Sickerwasseröffnung: vorbereitet Abdichtung am Aufsatzstück: zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 Wassereinwirkungsklasse nach DIN 18534-1 (bis einschließlich): W2-I Sperrwasserhöhe: 22 mm Allgemeine Merkmale: Nennweite (DN): 50 Außendurchmesser (DA): 50 Abmessungen: Breite: 191 mm Höhe: 80 mm Außenmaß Länge: 1.115 mm Behälter/Grundkörper: Auslauf Anzahl: 1 ST Einbautiefe: 80 mm Grundkörper: Material Grundkörper: ABS Abdeckungsmerkmale: Abdeckungsart: Edelstahl-Abdeckung Rost Design: optional befliesbar Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Farbe: silber, wählbar Bodenbelaghöhe max.: 15 mm Belastungsklasse: K 3 (EN 1253-1) Oberfläche: Edelstahl gebürstet Verriegelung: eingelegt Rost: Rahmen Länge: 1.050 mm Rahmen Breite: 66 mm Rahmen Material: Edelstahl 1.4301 (V2A) Form Aufsatzstück: eckig Aufsatzstück Material: ABS Ablaufleistung (l/s) mit 10 mm Aufstau: 0,6 l/s Ablaufleistung (l/s) mit 20 mm Aufstau: 0,7 l/s Ablaufleistung (l/s) ohne Aufstau: 0,5 l/s

    Einbauvideo

    In diesem Video sehen Sie den Einbau und die Abdichtung der Duschrinne Liearis Compact der KESSEL AG.

      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
    Geruchsverschluss Linearis, Sperrwasserhöhe 22 mm 48603 Anzeigen
    Edelstahleinleger Linearis Compact, L: 1050mm, bis 12/2013 680254 Anzeigen
    Edelstahleinleger Linearis Compact, L: 1050 mm, ab 01/2014 680428 Anzeigen
    Stützfuß Set 2 Stützfüße inkl. Gummieinlage 680669 Anzeigen
    Dichtmanschette für Linearis Compact 300 - 1150 mm 680728 Anzeigen
    • Rahmen Breite (ATTR-111C): 66  Millimeter
    • Nennweite (DN) (ATTR-118): 50
    • Abdichtung am Aufsatzstück (ATTR-251): zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534
    • Komplettartikel (ATTR-254): ja
    • Elektrischer Anschluss vorhanden (ATTR-256): nein
    • Anschluss an GLT, GA (ATTR-257): nein
    • Form Aufsatzstück (ATTR-259): eckig
    • Variante der Entwässerung (ATTR-260): Linienablauf
    • Bauform Rost/Rinne (ATTR-261): rechteckig
    • Entwässerungsart (ATTR-263): Freispiegel
    • Geprüfter Schallschutz gemäß Prüfbericht (ATTR-252): P-BA 241/2013
    • Kennzeichnung (ATTR-340): Znak B
    • Vorteilstext (M-ATTR-007): Die barrierefreie Lösung für neue und sanierte Bäder mit beiliegender Dichtmanschette
    • Herkunftsland (ATTR-322): DE
    • Rahmen Länge (ATTR-111B): 1.050  Millimeter
    • Produktklasse Temperaturverhalten (ATTR-223): A
    • Wassereinwirkungsklasse nach DIN 18534-1 (bis einschließlich) (ATTR-242): W2-I
    • Abdichtungsart (ATTR-170): Abdichtung im Verbund (DIN 18534)
    • Geruchsverschluss (ATTR-115): inklusive
    • Sickerwasseröffnung (ATTR-243): vorbereitet
    • System (ATTR-244): 125
    • Rost Design (ATTR-112): optional befliesbar
    • Abdeckungsart (ATTR-A21): Edelstahl-Abdeckung
    • Abdeckung Farbe (ATTR-A2A): silber
    • Belastungsklasse (ATTR-A2B): K 3 (EN 1253-1)
    • Verriegelung (ATTR-A2D): eingelegt
    • Abdeckung Material (ATTR-A2E): Edelstahl 1.4301 (V2A)
    • Oberfläche (ATTR-A2F): Edelstahl gebürstet
    • Bodenbelaghöhe max. (ATTR-A2L): 15  Millimeter
    • Auslauf Anzahl (ATTR-B15B): 1  Stück
    • Material Grundkörper (ATTR-232): ABS
    • Breite (ATTR-A6B): 191  Millimeter
    • Höhe (ATTR-A6C): 80  Millimeter
    • Volumen (ATTR-320): 0,0  Kubikmeter
    • Verpackungsmaß Länge (ATTR-325): 1.114,6  Millimeter
    • Verpackungsmaß Breite (ATTR-326): 191  Millimeter
    • Verpackungsmaß Höhe (ATTR-327): 79,5  Millimeter
    • Abmessungen (ATTR-323): 1250X230X130MM
    • Anzahl Packstücke (ATTR-321): 0
    • Außenmaß Länge (ATTR-339): 1.115  Millimeter
    • Gewicht netto (ATTR-A3A): 2,9  Kilogramm
    • Gewicht brutto (ATTR-A3B): 3,2  Kilogramm
    • Rahmen Material (ATTR-111): Edelstahl 1.4301 (V2A)
    • Sperrwasserhöhe (ATTR-128): 22  Millimeter
    • Ablaufleistung (l/s) mit 20 mm Aufstau (ATTR-157): 0,7  Liter/Sekunde
    • Ablaufleistung (l/s) mit 10 mm Aufstau (ATTR-157B): 0,6  Liter/Sekunde
    • Ablaufleistung (l/s) ohne Aufstau (ATTR-157C): 0,5  Liter/Sekunde
    • Einbautiefe (ATTR-B2_VB): 80  Millimeter
    • NDOP (ATTR-304): 009-052
    • Abwassermenge (ATTR-310): Niedrig
    • Bauhöhe (ATTR-313): min. 63 mm
    • Außendurchmesser (DA) (ATTR-147): 50
    • Aufsatzstück Material (ATTR-231): ABS
    • Fabrikat (M-ATTR-001): KESSEL
    • Produktgruppe (M-ATTR-002): Abläufe
    • Produktart (M-ATTR-003): Duschrinne
    • Produktfamilie (M-ATTR-004): Linearis
    • Produktname (M-ATTR-005): Linearis Compact
    • Temperaturklasse (ATTR-253): A
