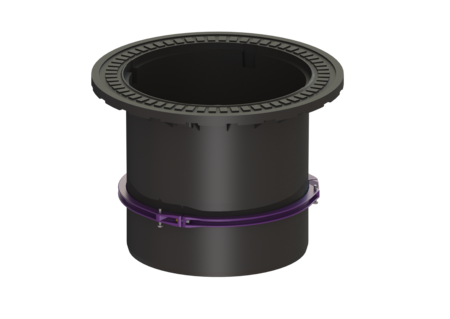

Aufsatzstück

mit Klemmring, A/B, unverriegelt

Aufsatzstück mit Klemmring für unverschraubte (Klasse A / B) Abdeckungen von Schachtsystemen, mit Schlammeimereinhängung (Zubehör Art. Nr. 860115), stufenlos höhenverstellbar um 500 mm (Komfort-Schachtsystem) bzw. 450 mm (Standard-Schachtsystem). Bei Einbau in Fahrstraßen, Parkflächen und vergleichbar befestigten Verkehrsflächen für LKW-Fahrverkehr (Klasse D) ist das Aufsatzstück mit einer 18 cm starken armierten Trageplatte mit 2,30 x 2,30 m aus Beton B25 bauseits zu unterfüttern. Die konkrete Ausführung der Betonplatte muss entsprechend den örtlichen Gegebenheiten statisch berechnet sein. Ein Standard-Schal- und Bewehrungsplan kann zur Verfügung gestellt werden. Bei Überschreitung des zulässigen Differenzmaßes zwischen Oberkante Schachtabdeckung und der ersten Trittstufe ist der Einbau eines Steigkastens (Art. Nr. 860109) erforderlich.

Artikelnummer 860120
GTIN 4026092007402
Preisgruppe 60
Preis 283,70  CHF / 1 Stück
Werkslistenpreis exklusive MwSt.

    Aufsatzstück mit Klemmring, A/B, unverriegelt
    Aufsatzstück mit Klemmring für unverschraubte (Klasse A / B) Abdeckungen von Schachtsystemen, mit Schlammeimereinhängung (Zubehör Art. Nr. 860115), stufenlos höhenverstellbar um 500 mm (Komfort-Schachtsystem) bzw. 450 mm (Standard-Schachtsystem). Bei Einbau in Fahrstraßen, Parkflächen und vergleichbar befestigten Verkehrsflächen für LKW-Fahrverkehr (Klasse D) ist das Aufsatzstück mit einer 18 cm starken armierten Trageplatte mit 2,30 x 2,30 m aus Beton B25 bauseits zu unterfüttern. Die konkrete Ausführung der Betonplatte muss entsprechend den örtlichen Gegebenheiten statisch berechnet sein. Ein Standard-Schal- und Bewehrungsplan kann zur Verfügung gestellt werden. Bei Überschreitung des zulässigen Differenzmaßes zwischen Oberkante Schachtabdeckung und der ersten Trittstufe ist der Einbau eines Steigkastens (Art. Nr. 860109) erforderlich. Allgemeine Merkmale Farbe: schwarz Material: Kunststoff Abmessungen Gewicht netto: 27 kg Gewicht brutto: 27 kg Durchmesser: 875 mm Verstellbereich: 100 Höhe: 637 mm Verpackungsmaß Länge: 700 mm Verpackungsmaß Breite: 800 mm Verpackungsmaß Höhe: 840 mm
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
    CAD Zeichnung
    • Material (material): Kunststoff
