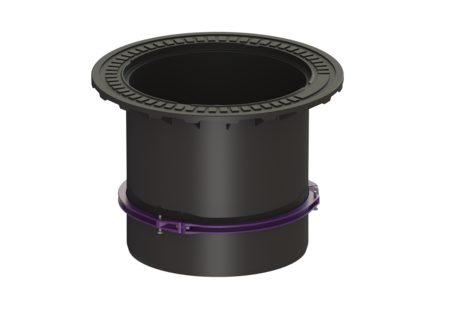

Aufsatzstück
mit Klemmring, A/B/D, verschraubt
Aufsatzstück mit Klemmring für Schachtsysteme LW 1000/800/600 passend für tagwasserdichte Abdeckplatten Klasse A/B oder D verriegelt, stufenlos höhenverstellbar um 500 mm (Komfort-Schachtsystem) bzw. 450 mm (Standard-Schachtsystem). Bei Einbau in Fahrstraßen, Parkflächen und vergleichbar befestigten Verkehrsflächen für LKW-Fahrverkehr (Klasse D) ist das Aufsatzstück mit einer armierten Trageplatte aus Beton bauseitig zu unterfüttern. Ein Standard-Schal- und Bewehrungsplan kann zur Verfügung gestellt werden. Bei Überschreitung des zulässigen Differenzmaßes zwischen Oberkante Schachtabdeckung und der ersten Trittstufe ist der Einbau einer Steighilfe (Art.-Nr. 860109) erforderlich.
Artikelnummer | 860121 |
---|---|
GTIN | 4026092007419 |
Preisgruppe | 60 |
Preis |
244,00
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |
Aufsatzstück mit Klemmring, A/B/D, verschraubt
Aufsatzstück mit Klemmring für Schachtsysteme LW 1000/800/600 passend für tagwasserdichte Abdeckplatten Klasse A/B oder D verriegelt, stufenlos höhenverstellbar um 500 mm (Komfort-Schachtsystem) bzw. 450 mm (Standard-Schachtsystem). Bei Einbau in Fahrstraßen, Parkflächen und vergleichbar befestigten Verkehrsflächen für LKW-Fahrverkehr (Klasse D) ist das Aufsatzstück mit einer armierten Trageplatte aus Beton bauseitig zu unterfüttern. Ein Standard-Schal- und Bewehrungsplan kann zur Verfügung gestellt werden. Bei Überschreitung des zulässigen Differenzmaßes zwischen Oberkante Schachtabdeckung und der ersten Trittstufe ist der Einbau einer Steighilfe (Art.-Nr. 860109) erforderlich. Allgemeine Merkmale Farbe: schwarz Material: Kunststoff ATEX zertifiziert: nein Abmessungen Gewicht netto: 18 kg Gewicht brutto: 23 kg Durchmesser: 875 mm Verstellbereich: 100 Höhe: 637 mm Verpackungsmaß Länge: 700 mm Verpackungsmaß Breite: 800 mm Verpackungsmaß Höhe: 840 mm
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
CAD Zeichnung |
---|
- Material (material): Kunststoff
