Hebeanlage Aqualift F XL 200 l
Mono, SPF 1400-S3
Datenblatt
KESSEL Hebeanlage Aqualift F XL 200 l für Abwasserart fäkalienhaltig, mit 1 Pumpe/n SPF 1400, Betriebsart S3 - 50 %, Freistromrad, Einzelanlage, für freie Aufstellung geeignet, Niveauerfassung über Tauchrohr, ohne Schieber
- Verschiedene Leistungsklassen verfügbar
- Drucksensor zur sicheren pneumatischen Niveauerfassung
- Höchste Betriebssicherheit durch intelligentes Schaltgerät (Duo)
| Artikelnummer | 11000 |
|---|---|
| GTIN | 4026092056677 |
| Preisgruppe | 50 |

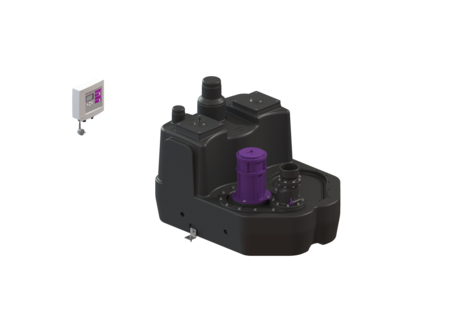

Hebeanlage Aqualift F XL 200 l Mono, SPF 1400-S3
Die Hebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer überflutbaren Pumpe sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) bietet universale Anschlussmöglichkeiten und hat eine verschraubte Reinigungsöffnung. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle (Comfort Schaltgerät) ausgeben kann. Abwasserart: fäkalienhaltig Einbausituation: freie Aufstellung Ausführung: Anlagenart: Einzelanlage Absperreinrichtung: ohne Schieber Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Schalldämmmatte: ja Auslieferungszustand: installationsfertig (elektrische Komponenten, Verbindungsteile sind bauseits anzuschließen) Allgemeine Merkmale: Farbe: schwarz Norm: EN 12050-1 Abmessungen: Länge: 980 mm Breite: 760 mm Höhe: 770 mm Behälter/Grundkörper: Zulauf Anzahl: 1 ST Zulauf Nennweite (DN): 100 Zulauf Nennweite (DA): 110 mm Zulauf max. Anbohrung (DN): 200 mm Anschluss für Handmembranpumpe (DN): 32 Behältervolumen: 200 l Nutzvolumen: 120 l Druckabgang: senkrecht Druckabgang (DN): 100 mm Druckabgang (DA): 110 mm Entlüftungsanschluss (DN): 70 mm Fördereinrichtung: Pumpe: SPF 1400 Anzahl Pumpen: 1 Förderleistung max.: 38 m3/h Förderhöhe max.: 7 m Betriebsart: S3 - 50 % Leistung P1: 1,6 kW Leistung P2: 1,1 kW Drehzahl: 1.370 U/min Förderguttemperatur (dauerhaft) max.: 40 °C Anschlusstyp: codierter Stecker Gewicht: 25 kg Laufrad Typ: Freistromrad Länge Netzanschlussleitung Pumpe: 5 m Nennstrom: 7,3 A Schutzart Pumpe: IP 68 (3m/48h) Schutzklasse: I Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm2 Temperaturüberwachung: integriert Cos phi - Leistungsfaktor: 0,98 Isolationsklasse: F Steuerung: Schaltgerät: Comfort Betriebsspannung: 230 V Netzfrequenz: 50 Hz Selbstdiagnosesystem (SDS): ja Batteriepufferung: ja Mehrzeilige Displayanzeige: ja Logbuchfunktion: ja USB-Schnittstelle: ja GSM-Schnittstelle: ja Potentialfreier Kontakt: optional Erforderliche Absicherung (Leitungsschutz): C 16 A Schutzart Schaltgerät: IP 54 Länge Netzanschlussleitung Schaltgerät: 1,4 m Art Niveauerfassung: pneumatisch Instrument Niveauerfassung: Tauchrohr Alarmgeber: Tauchrohr
Einbauvideo
Das Kompressorset für KESSEL Hebeanlagen und Pumpstationen verhindert Verschmutzungen und Kondensatbildung bei Druckschlauchlängen von über 10 m Länge.
In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
|
Fernsignalgeber 20 m Leitung, 2x0,75 qmm | 20162 | |
|
Schwimmerschalter Alarmschwimmer für Hebeanlagen | 28014 | |
|
Anschlussadapter Flanschmuffe DN 100, Druckleitungen PE | 28020 | |
|
Rückflussverhinderer DN 80, Grauguss | 28021 | |
|
Kompressor-Set zur Lufteinperlung | 28048 | |
|
Anschlussadapter Flanschmuffe DN 80, Druckleitungen PE | 28067 | |
|
Flanschadapter DN 80 auf DN 100, Grauguss | 28068 | |
|
Verbindungsschlauch DN 80, L: 200 mm | 28662 | |
|
Verbindungsschlauch DN 100, für Druckleitungen aus PE | 28663 | |
|
Absperrschieber DN 80, Kunststoff, waagrecht | 28682 | |
|
Absperrschieber DN 100, Kunststoff, waagrecht | 28683 | |
|
Absperrschieber DN 100, Kunststoff | 28698 | |
|
Absperrschieber DN 150, Kunststoff | 28699 | |
|
Flanschanschluss DN 100, für Kunststoffarmaturen | 28712 | |
|
Flanschanschluss DN 80, für Kunststoffarmaturen | 28713 | |
|
Flanschadapter DN 80, für Kunststoffarmatur | 28714 | |
|
Absperrschieber DN 80, Kunststoff, senkrecht | 28715 | |
|
Absperrschieber DN 80, Kunststoff, senkrecht mit Flansch | 28716 | |
|
GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V | 28792 | |
|
Potentialfreier Kontakt Zusatzplatine für Schaltgeräte | 80072 |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
|
|
Schwimmerschalter Alarmschwimmer für Hebeanlagen | 28014 | |
|
Pumpenantrieb SPF 1400 230 V, S3, 5 m Kabel, mit Kondensator | 28029 | |
|
Tauchrohr 5 m Schlauch, inkl. Schrauben | 28050 | |
|
Austauschset Pumpenflansch mit Schraubenset, Flanschdichtung | 28051 | |
|
|
Verbindungsschlauch DN 100, für Druckleitungen aus PE | 28663 | |
|
Klappengehäuse Set Mono, DN 100 | 28676 | |
|
Schaltgerät Comfort Mono, 230 V | 28731 | |
|
Dichtung DN 150 | 680003 | |
|
Batterie 9 V Block | 680034 | |
|
Dichtung Pumpenflansch | 680045 | |
|
Befestigungswinkel mit Schrauben (2 Stück) | 680046 | |
|
Schraubenset verzinkt, 14 Stück | 680047 | |
|
Pumpenflansch SPF 1400 - SPF 4500 | 680050 | |
|
Dichtung für SPF 1400 - SPF 4500 | 680052 | |
|
Klappenset Rollring, Klappe, Klappenhalter | 680053 | |
|
Klappengehäuse für Mono-Anlagen, ohne Absperrschieber | 680060 | |
|
Reinigungsdeckel verschraubt, DN 160 | 680421 |
| Einbau- und Bedienungsanleitung | |
|---|---|
| CAD Zeichnung | |
| Prüfberichte und Zertifikate | |
| Leistungserklärung | |
| Konformitätserklärung |
- TÜV Prüfzeichen (ATTR-376):
ID 1111241940
- Herkunftsland (ATTR-322): DE
- Anwendungsbereich (ATTR-264): Entwässerung
- Bauart Pumpe (ATTR-265): Pumpe freiaufgestellt
- Wellenlage Pumpe (ATTR-266): vertikal
- Konstruktion Pumpe (ATTR-267): Trockenläufer-Pumpe
- Hydraulik Pumpe (ATTR-268): einstufig
- Ansaugeigenschaft Pumpe (ATTR-269): normalansaugend
- Antrieb Pumpe (ATTR-270): E-Motor für Wechselstrom
- E-Motor Anlaufart (ATTR-271): direkt
- Werkstoff Pumpengehäuse (ATTR-272): Grauguss
- Obere Toleranz der Betriebsspannung (+) (ATTR-273): 10 PROZ
- Untere Toleranz der Betriebsspannung (-) (ATTR-274): 10 PROZ
- Obere Toleranz der Nennfrequenz (+) (ATTR-275): 3 PROZ
- Untere Toleranz der Nennfrequenz (-) (ATTR-276): 2 PROZ
- Elektrischer Anschluss Pumpe (ATTR-277): 1/N/PE 230V
- Motor-Pumpenwelle (ATTR-279): durchgehend
- Wellenabdichtung (ATTR-280): RWDR
- Anzahl der Betriebspumpen (ATTR-281): 1
- Minimale Fördermedien-Temperatur (ATTR-282): 0 Grad Celsius
- Maximaler Betriebsdruck (Pmax) (ATTR-283): 700 HPA
- Minimale Drehzahl bei Drehzahlverstellung (ATTR-284): keine Drehzahlverstellung
- max. Einschaltstrom (ATTR-285): 23 Ampere
- Vertikaler Einbau (ATTR-286): ja
- Pumpe (ATTR-4): SPF 1400
- Anzahl Pumpen (ATTR-181): 1
- Laufrad Typ (ATTR-8): Freistromrad
- Typ Anschlussleitung Pumpe (ATTR-N2): H07RN-F 3G 1,0 mm2
- Max. zulässige Schalthäufigkeit (ATTR-162): 20 1/Stunde
- Betriebsart (ATTR-10): S3 - 50 %
- Leistung P1 (ATTR-F4): 1,6 Kilowatt
- Leistung P2 (ATTR-F5): 1,1 Kilowatt
- Drehzahl (ATTR-F2): 1.370 Umdrehungen/Minute
- Nennstrom (ATTR-N5): 7,3 Ampere
- Förderleistung max. (ATTR-F7): 38 Kubikmeter/Stunde
- Förderhöhe max. (ATTR-F8): 7 Meter
- Förderguttemperatur (dauerhaft) max. (ATTR-132): 40 Grad Celsius
- Schutzklasse (ATTR-133): I
- Anschlusstyp (ATTR-N1): codierter Stecker
- Schutzart Pumpe (ATTR-125): IP 68 (3m/48h)
- Länge Netzanschlussleitung Pumpe (ATTR-11): 5 Meter
- Temperaturüberwachung (ATTR-135): integriert
- Gewicht (ATTR-191): 25 Kilogramm
- Cos phi - Leistungsfaktor (ATTR-192): 1,0
- Isolationsklasse (ATTR-193): F
- Erwartete Lebensdauer (Betriebsstunden) (ATTR-194): 5.000 Stunden
- Erwartete Lebensdauer (Anzahl Schaltspiele) (ATTR-195): 150.000
- Auslieferungszustand (ATTR-189): installationsfertig (elektrische Komponenten, Verbindungsteile sind bauseits anzuschließen)
- Länge (ATTR-A6A): 980 Millimeter
- Breite (ATTR-A6B): 760 Millimeter
- Höhe (ATTR-A6C): 770 Millimeter
- Volumen (ATTR-320): 1,7 Kubikmeter
- Verpackungsmaß Länge (ATTR-325): 1.650 Millimeter
- Verpackungsmaß Breite (ATTR-326): 1.150 Millimeter
- Verpackungsmaß Höhe (ATTR-327): 890 Millimeter
- Abmessungen (ATTR-323): 1650X1150X890MM
- Anzahl Packstücke (ATTR-321): 1
- Schaltgerät (ATTR-S2):
Comfort
- Selbstdiagnosesystem (SDS) (ATTR-S5): ja
- Batteriepufferung (ATTR-S6): ja
- Mehrzeilige Displayanzeige (ATTR-S7): ja
- Logbuchfunktion (ATTR-S8): ja
- USB-Schnittstelle (ATTR-S9): ja
- GSM-Schnittstelle (ATTR-S10): ja
- Potentialfreier Kontakt (ATTR-S11): optional
- Länge Netzanschlussleitung Schaltgerät (ATTR-S12): 1,4 Meter
- Betriebsspannung (ATTR-S13): 230 Volt
- Netzfrequenz (ATTR-S14): 50 Hertz
- Schutzart Schaltgerät (ATTR-S4): IP 54
- Alarmgeber (ATTR-S1): Tauchrohr
- Art Niveauerfassung (ATTR-7A): pneumatisch
- Instrument Niveauerfassung (ATTR-7B): Tauchrohr
- Erforderliche Absicherung (Leitungsschutz) (ATTR-S17): C 16 A
- Zulauf Anzahl (ATTR-B1B): 1 Stück
- Zulauf Nennweite (DN) (ATTR-B1CA): 100 Millimeter
- Zulauf Nennweite (DA) (ATTR-B1CB): 110 Millimeter
- Zulauf max. Anbohrung (DN) (ATTR-B1E): 200 Millimeter
- Entlüftungsanschluss (DN) (ATTR-B4): 70 Millimeter
- Anschluss für Handmembranpumpe (DN) (ATTR-B4B): 32
- Druckabgang (ATTR-B7): senkrecht
- Druckabgang (DN) (ATTR-B17): 100 Millimeter
- Druckabgang (DA) (ATTR-B18): 110 Millimeter
- Behältervolumen (ATTR-B9): 200 Liter
- Nutzvolumen (ATTR-B10): 120 Liter
- Absperreinrichtung (ATTR-A1): ohne Schieber
- Anlagenart (ATTR-2): Einzelanlage
- Rückflussverhinderer (ATTR-165): integriert
- Pumpensteuerung (ATTR-134): Schaltgerät
- Schalldämmmatte (ATTR-185): ja
- Haltewinkel für die Auftriebssicherung (ATTR-186): ja
- Brandverhalten (ATTR-306): Klasse E nach EN 13501-1
- Norm (ATTR-9): EN 12050-1
- CE Kennzeichnung (ATTR-A5B):
ja
- Einbausituation (ATTR-1):
freie Aufstellung
- Leistungserklärung (DOP) (ATTR-292): 009-099
- Abwassermenge (ATTR-310):
Hoch
- Abwasserart (ATTR-6):
fäkalienhaltig
- Konformitätserklärung (ATTR-303): 009-099-D
- Farbe (ATTR-102): schwarz
- Fremdüberwachung (ATTR-A8): LGA
- Fabrikat (M-ATTR-001): KESSEL
- Produktgruppe (M-ATTR-002): Hebeanlagen
- Produktart (M-ATTR-003): Hebeanlage
- Produktfamilie (M-ATTR-004): Aqualift
- Produktname (M-ATTR-005): Aqualift F
