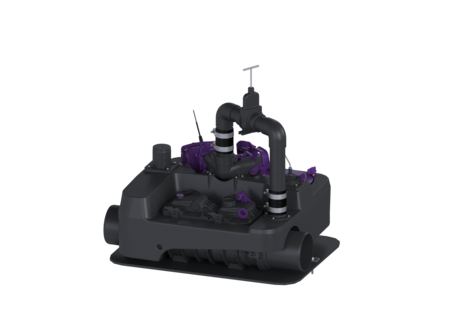

Hybridhebeanlage Ecolift L
Mono, SWA, SPF 1350-S3, Direkt
KESSEL Hybridhebeanlage Ecolift L, Abwasser fäkalienfrei, freiliegende Abwasserleitung, Auslauf DN 150 mm, mit einer überflutbaren SPF 1350 Pumpe, Betriebsart S3 - 50 %, Niveauerfassung pneumatisch, mit integriertem Bypass
- Hybrid-Funktion, nutzt das natürliche Gefälle zum Kanal - Pumpeneinsatz nur bei Rückstau
- Leise und energiesparend
- Werkzeuglose Wartung
Artikelnummer | 22004 |
---|---|
GTIN | 4026092105825 |
Preisgruppe | 20 |
Preis |
3.492,00
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |
Hybridhebeanlage Ecolift L Mono, SWA, SPF 1350-S3, Direkt
Die Alternative zu einer Fäkalienhebeanlage. Für fäkalienfreies Abwasser, Bodenteil aus PE-LD, zum Einbau in eine freiliegende Abwasserleitung, Entwässerung über die Gefälleleitung zum Kanal. Hebefunktion mit einer oder zwei Pumpe(n) und bei Rückstau zwei verschließbare Pendelklappen. Die Entwässerung, während der Rückstauzeit, erfolgt über eine anschließbare integrierte Druckleitung. Inklusive Rückflussverhinderer und Absperrschieber für die Druckleitung. Inklusive Durchgangsdichtungen DN 70 für bauseitige Entlüftungsleitung. Verschlusssystem für die Abwasserleitung aus Kunststoff zum sicheren Verschluss der Abwasserleitung bei Rückstau. Bestehend aus zwei Pendelklappen inkl. Notverschluss (um bei Bedarf manuell zu verriegeln). Schaltgerät mit integriertem Selbstdiagnosesystem (SDS), Displayanzeige der Betriebszustände und integrierter Batteriepufferung für Alarmgebung. Anwenderfreundliche Menüführung im mehrzeiligen Display. Mit Selbstdiagnosesystem (SDS) und Erinnerungsfunktion für nächste Wartung. Anzeige der aktuellen Messwerte. Einfache Einstellung der funktionsrelevanten Parameter, inklusive Betriebsstundenzähler und potentialfreiem Kontakt. Optionale Weiterleitung von Alarm- und Sammelstörmeldung über GSM Schnittstelle. Schaltgerät mit Volltextanzeige in sechs Sprachen. Allgemeine Merkmale Farbe: schwarz Abwasserart: fäkalienfrei Einbausituation: freiliegende Abwasserleitung Zulassung: Z-53.2-493 Schutzart Motor: IP 68 Anlagen Typ: Mono Abmessungen Gewicht netto: 37,56 kg Gewicht brutto: 63,28 kg Länge: 700 mm Breite: 850 mm Höhe: 839 mm Verpackungsmaß Länge: 855 mm Verpackungsmaß Breite: 775 mm Verpackungsmaß Höhe: 640 mm Behälter/Grundkörper Druckabgang (DN): 50 Druckabgang (DA): 63 mm Auslauf Nennweite (DN): 150 mm Nutzvolumen: 20 l Abwasserinhalt Gesamtvolumen: 66 l Fördereinrichtung Pumpe: SPF 1350 Anzahl Pumpen: 1 Betriebsspannung: 230 V Nennstrom: 6 A Schutzart Pumpe: IP 68 (3m/48h) Förderleistung max.: 26 m³/h Förderhöhe max.: 10 m Leistung P1: 1,35 kW Leistung P2: 0,86 kW Betriebsart: S3 - 50 % Erforderliche Absicherung (Leitungsschutz): C 16 A Laufrad Typ: Freistromrad Freier Kugeldurchgang: 40 mm Länge Netzanschlussleitung Pumpe: 5 m Steuerung Schaltgerät: Comfort Instrument Niveauerfassung: Tauchrohr Art Niveauerfassung: pneumatisch Netzfrequenz: 50 Hz Betriebsspannung: 230 V Länge Netzanschlussleitung Schaltgerät: 1 m Erforderliche Absicherung (Leitungsschutz): C 16 A
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Wandkonsole für Ecolift L | 22200 | Anzeigen | |
Umrüstsatz für zweite Pumpe | 22201 | Anzeigen | |
Aktivkohlefilter für DN 70 Rohrleitung | 22202 | Anzeigen | |
Pegelsonde für Ecolift L | 22203 | Anzeigen | |
Optischer Alarmgeber für Ecolift L | 22205 | Anzeigen | |
Kabelzubehör Verlängerung für Sonde | 80889 | Anzeigen | |
Kabelzubehör Verlängerung für Motor | 80890 | Anzeigen | |
Kabelzubehör Verlängerung für Pumpe | 80891 | Anzeigen |
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Auslaufstutzen für Ecolift L | 681157 | Anzeigen | |
Befestigungsset mit Winkel und Schrauben | 681158 | Anzeigen | |
Aktivkohlefilter inkl. Gehäuse | 681159 | Anzeigen | |
Aktivkohlefilter ohne Gehäuse | 681160 | Anzeigen | |
Austauschpumpe SPF 1350, 5 m | 681161 | Anzeigen | |
Hosenrohr mit Klappengehäuse | 681162 | Anzeigen | |
Verriegelung für Klappengehäuse | 681163 | Anzeigen | |
Tauchrohr inkl. Verschlusskappe, 5m Schlauch | 681164 | Anzeigen | |
Druckanschluss für Ablaufstutzen | 681165 | Anzeigen | |
Einhandverschluss für Alarmgeber | 681166 | Anzeigen | |
Absperrschieber für Druckleitung DN 63 | 681167 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung | |
Zulassung | |
Leistungserklärung | |
Konformitätserklärung |
- Schaltgerät (schaltgeraet): Comfort
- Einbausituation (einbausituation): freiliegende Abwasserleitung
- Abwasserart (abwasserart_de): fäkalienfrei
