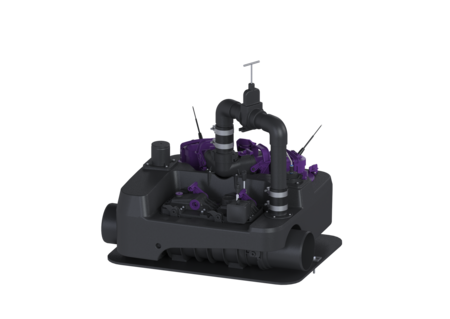

Hybridhebeanlage Ecolift L Bypass
Duo, FKA, freiliegend, SPF 1350-S3
KESSEL Hybridhebeanlage Ecolift L Bypass, Abwasser fäkalienhaltig, freiliegende Abwasserleitung, Auslauf DN 150 mm, mit 2 überflutbaren SPF 1350 Pumpen, Betriebsart S3 - 50 %, Niveauerfassung pneumatisch
- Hybrid-Funktion, nutzt das natürliche Gefälle zum Kanal - Pumpeneinsatz nur bei Rückstau
- Leise und energiesparend
- Werkzeuglose Wartung
| Artikelnummer | 22007 |
|---|---|
| GTIN | 4026092105856 |
| Preisgruppe | 20 |
| Preis |
10.768,00
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |

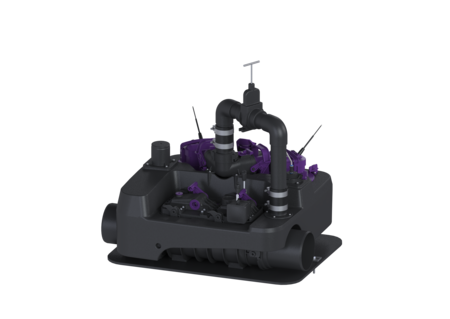

Hybridhebeanlage Ecolift L Bypass Duo, FKA, freiliegend, SPF 1350-S3
Die Alternative zu einer Fäkalienhebeanlage. Für fäkalienhaltiges Abwasser, Bodenteil aus PE-LD, zum Einbau in eine freiliegende Abwasserleitung, Entwässerung über die Gefälleleitung zum Kanal. Hebefunktion mit einer oder zwei Pumpe(n), nur bei Rückstau motorisch verschließbare Rückstauklappe mit einer zusätzlichen Pendelklappe. Die Entwässerung, während der Rückstauzeit, erfolgt über eine anschließbare Druckleitung über ein Bypass System. Inklusive Rückflussverhinderer und Absperrschieber für die Druckleitung. Inklusive Durchgangsdichtungen DN 70 für bauseitige Entlüftungsleitung. Verschlusssystem für die Abwasserleitung aus Kunststoff zum sicheren Verschluss der Abwasserleitung bei Rückstau. Bestehend aus einer Pendelklappe inkl. Notverschluss (um bei Bedarf manuell zu verriegeln) und einem elektromotorisch betriebenen Verschlussmechanismus inkl. drahtbruchsicherer Sonde zur Erkennung von Rückstau. Schaltgeräte mit integriertem Selbstdiagnosesystem (SDS), Displayanzeige der Betriebszustände und integrierter Batteriepufferung für Alarmgebung. Anwenderfreundliche Menüführung im mehrzeiligen Display. Mit Selbstdiagnosesystem (SDS) und Erinnerungsfunktion für nächste Wartung. Anzeige der aktuellen Messwerte. Einfache Einstellung der funktionsrelevanten Parameter, inklusive Betriebsstundenzähler und potentialfreiem Kontakt. Optionale Weiterleitung von Alarm- und Sammelstörmeldung über GSM Schnittstelle. Schaltgerät mit Volltextanzeige in sechs Sprachen. Allgemeine Merkmale Farbe: schwarz Abwasserart: fäkalienhaltig Einbausituation: freiliegende Abwasserleitung Zulassung: Z-53.2-493 Schutzart Motor: IP 68 Kabellänge: 1 m Servicepartner kaufbar: Nein Abmessungen Gewicht netto: 50,47 kg Gewicht brutto: 76,19 kg Verpackungsmaß Länge: 855 mm Verpackungsmaß Breite: 775 mm Verpackungsmaß Höhe: 640 mm Behälter/Grundkörper Druckabgang (DN): 50 Druckabgang (DA): 63 mm Auslauf Nennweite (DN): 150 mm Nutzvolumen: 20 l Abwasserinhalt Gesamtvolumen: 66 l Fördereinrichtung Pumpe: SPF 1350 Anzahl Pumpen: 2 Nennstrom: 6 A Schutzart Pumpe: IP 68 (3m/48h) Förderleistung max.: 26 m³/h Förderhöhe max.: 10 m Leistung P1: 1,35 kW Leistung P2: 0,86 kW Betriebsart: S3 - 50 % Erforderliche Absicherung (Leitungsschutz): C 16 A Laufrad Typ: Freistromrad Freier Kugeldurchgang: 40 mm Steuerung Schaltgerät: Comfort Instrument Niveauerfassung: Tauchrohr Art Niveauerfassung: pneumatisch Netzfrequenz: 50 Hz Betriebsspannung: 230 V Nennstrom: 6 A
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Verriegelungsdeckel für Ecolift L FKA | 681155 | Anzeigen |
 | Auslaufstutzen für Ecolift L | 681157 | Anzeigen |
| Befestigungsset mit Winkel und Schrauben | 681158 | Anzeigen | |
| Aktivkohlefilter inkl. Gehäuse | 681159 | Anzeigen | |
| Aktivkohlefilter ohne Gehäuse | 681160 | Anzeigen | |
 | Pumpe mit Kabel und Schwenkanschluss | 681161 | Anzeigen |
| Hosenrohr mit Klappengehäuse | 681162 | Anzeigen | |
| Verriegelung für Klappengehäuse | 681163 | Anzeigen | |
 | Tauchrohr inkl. Verschlusskappe, 5m Schlauch | 681164 | Anzeigen |
 | Druckanschluss für Ablaufstutzen | 681165 | Anzeigen |
 | Einhandverschluss für Alarmgeber | 681166 | Anzeigen |
 | Absperrschieber für Druckleitung DN 63 | 681167 | Anzeigen |
| Schaltgerät für Ecolift L Comfort Duo | 681169 | Anzeigen |
| Einbau- und Bedienungsanleitung | |
|---|---|
| Zulassung | |
| Leistungserklärung | |
| Konformitätserklärung |
- Schaltgerät (schaltgeraet):
Comfort
- Einbausituation (einbausituation): freiliegende Abwasserleitung
- Pumpe (pumpe): SPF 1350
- Anzahl Pumpen (anzahl_pumpen): 2
- Abwasserart (abwasserart_de):
fäkalienhaltig
