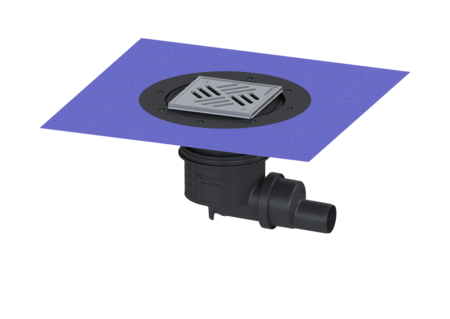

Boden-/Deckenablauf Practicus
DN 50, seitl., Variofix, Schlitzrost
KESSEL Boden-/Deckenablauf Practicus, Abdeckung Länge 138 mm, Abdichtungsart Abdichtung im Verbund, Stutzen waagrecht, Nennweite (DN) 50, Geruchsverschluss, Abdeckungsart Schlitzrost, Rost Design Kessel
- Hygiene: hygienisches absolut korrosionsfreies und langlebiges Material
- Schallschutz: hervorragende Schallschutzwirkung bestätigt durch das Fraunhofer-Institut
Artikelnummer | 45150.51 |
---|---|
GTIN | 4026092052679 |
Preisgruppe | 10 |
Preis |
248,00
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |
Boden-/Deckenablauf Practicus DN 50, seitl., Variofix, Schlitzrost
Der Boden-/Deckenablauf Practicus aus Kunststoff dient der Punktentwässerung und ist mit einem Anschlussrand sowie einem herausnehmbaren Geruchsverschluss, einer Lippendichtung und einer Bauzeitschutzabdeckung ausgestattet. Inklusive teleskopisch höhenverstellbarem Aufsatzstück aus ABS. Der Ablauf erfüllt besondere Schallschutzanforderungen gemäß den Messungen des Fraunhofer Instituts Stuttgart. Ausführung System: 125 Abdichtung am Aufsatzstück: zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 Abdichtung am Grundkörper: Anschlussrand Sperrwasserhöhe: 50 mm Ablaufleistung (l/s) mit 20 mm Aufstau: 1,6 Allgemeine Merkmale Norm: EN 1253-1 Nennweite (DN): 50 Außendurchmesser (DA): 50 mm Geruchsverschluss: inklusive Abmessungen Höhenverstellbarkeit: 10 - 18 mm Gewicht netto: 2,73 kg Gewicht brutto: 3,49 kg Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Verpackungsmaß Länge: 490 mm Verpackungsmaß Breite: 275 mm Verpackungsmaß Höhe: 495 mm Behälter/Grundkörper Auslauf Anzahl: 1 Material Grundkörper: PP Stutzen Ausführung: waagrecht Abdeckungsmerkmale Abdeckungsart: Schlitzrost Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Farbe: silber Abdeckung Breite: 138 mm Abdeckung Länge: 138 mm Rahmen Material: Edelstahl 1.4301 (V2A) Verriegelung: verschraubt Belastungsklasse: K 3 (EN 1253-1) Rost Design: Kessel Rahmen Breite: 150 mm Rahmen Länge: 150 mm Aufsatzstück: dreidimensional verstellbar Aufsatzstück Material: ABS
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Verlängerungsstück H: 140 mm, mit Klebeflansch | 48403 | Anzeigen | |
Verlängerungsstück H: 147 mm, mit Pressdichtungsflansch | 48404 | Anzeigen | |
Verlängerungsstück H: 120 mm, mit Klebeflansch | 48900 | Anzeigen | |
Verlängerungsstück H: 136 mm, ohne Zulauf | 48987 | Anzeigen | |
Verlängerungsstück H: 136 mm, mit seitlichem Zulauf DN 50 | 48989 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung | |
Prüfberichte und Zertifikate |
- Nennweite (DN) (nennweite): 50
- Material Grundkörper (material_grundkoerper): PP
- Abdeckung Material (abdeckung_material): Edelstahl 1.4301 (V2A)
- Rahmen Material (rahmen_material): Edelstahl 1.4301 (V2A)
- Aufsatzstück Material (material_aufsatzstueck): ABS
- Stutzen Ausführung (stutzen_ausfuehrung): waagrecht
- Belastungsklasse (belastungsklasse): K 3 (EN 1253-1)
- Geruchsverschluss (geruchsverschluss): inklusive
- Abdichtung am Aufsatzstück (abdichtung_aufsatzstueck): zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534
