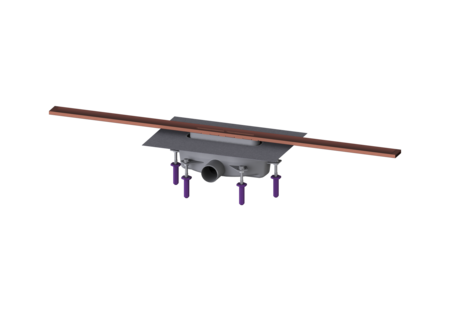

Duschrinne Linearis Infinity 90
L: 1000 mm, DN 50, Copper, gebürstet
KESSEL Duschrinne Linearis Infinity 90, Abdeckung Länge 1000 mm, Auslauf DN 50 mm, Oberfläche Copper gebürstet, Abdeckungsart Edelstahl-Abdeckung, Geruchsverschluss mit 50 mm Wasservorlage
- Rinnenprofil aus Edelstahl V4A
- Inklusive Schall- und Setzungsdämpfer
- Kein Fluten der Abdichtungsebene bei Aufstau
Artikelnummer | 45203.10 |
---|---|
GTIN | 4026092094402 |
Preisgruppe | 10 |
Preis |
1.375,00
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |
Duschrinne Linearis Infinity 90 L: 1000 mm, DN 50, Copper, gebürstet
Die schmale, bodengleiche Duschrinne Linearis Infinity ist für die Linienentwässerung im Innenbereich für den häuslichen und gewerblichen Bereich geeignet. Das Rinnenprofil aus Edelstahl 1.4404 (V4A) ist gerade oder in drei Winkeln (30, 45 und 90 Grad) verlängerbar. Der Grundkörper aus PP ist mit Schall- und Setzungsdämpfern ausgestattet. Diese vermindern Betriebsgeräusche und können Setzungen des Bodenaufbaus ausgleichen. Die Rinne enthält einen Klipsflansch mit werkseitig angebrachter Dichtmanschette nach DIN EN 1253-1 und DIN 18534-1-W3-I. Das Rinnenprofil kann zum Ausgleich von Bautoleranzen im Klipsflansch in Längs- und Querrichtung verschoben werden. Inklusive Geruchsverschluss mit 50 mm Wasservorlage. Sickerwasseröffnungen offen, ohne ein Fluten der Abdichtungsebene bei Aufstau. Ausführung Wassereinwirkungsklasse nach DIN 18534-1 (bis einschließlich): W3-I Sperrwasserhöhe: 50 mm Ablaufleistung (l/s) mit 10 mm Aufstau: 0,6 Ablaufleistung (l/s) mit 20 mm Aufstau: 0,8 Allgemeine Merkmale Nennweite (DN): 50 Geruchsverschluss: mit 50 mm Wasservorlage Abmessungen Gewicht netto: 3,1 kg Gewicht brutto: 3,1 kg Minimale Bauhöhe (Grundkörper): 90 mm Höhenverstellbar: ja Länge: 264 mm Breite: 111 mm Verpackungsmaß Länge: 1112 mm Verpackungsmaß Breite: 256 mm Verpackungsmaß Höhe: 110 mm Behälter/Grundkörper Auslauf Nennweite (DA): 50 mm Auslauf Nennweite (DN): 50 mm Material Grundkörper: PP Stutzen Ausführung: waagrecht Abdeckungsmerkmale Abdeckungsart: Edelstahl-Abdeckung Abdeckung Material: Edelstahl 1.4404 (V4A) Abdeckung Breite: 45 mm Abdeckung Länge: 1000 mm Bodenbelaghöhe min.: 11 mm Oberfläche: Copper gebürstet Verriegelung: eingelegt Belastungsklasse: K 3 (EN 1253-1) Bodenbelaghöhe max.: 25 mm Form Aufsatzstück: eckig
Produktvideo
Einbauvideo
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Geruchsverschluss Megastop für Duschrinne Linearis Infinity | 45100 | Anzeigen | |
Haarsieb für Duschrinne Linearis Infinity | 45102 | Anzeigen | |
Verbinder gerade, für Linearis Infinity | 45103 | Anzeigen | |
Verbindungsstück 90 Grad für Linearis Infinity, Copper, gebürstet | 45103.01 | Anzeigen | |
Verbindungsstück 45 Grad für Linearis Infinity, Copper, gebürstet | 45103.02 | Anzeigen | |
Verbindungsstück 30 Grad für Linearis Infinity, Copper, gebürstet | 45103.03 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung | |
Prüfberichte und Zertifikate |
- Nennweite (DN) (nennweite): 50
- Material Grundkörper (material_grundkoerper): PP
- Abdeckung Material (abdeckung_material): Edelstahl 1.4404 (V4A)
- Stutzen Ausführung (stutzen_ausfuehrung): waagrecht
- Belastungsklasse (belastungsklasse): K 3 (EN 1253-1)
- Geruchsverschluss (geruchsverschluss): mit 50 mm Wasservorlage
- Auslauf Nennweite (DN) (auslauf_nennweite_dn): 50 mm
- Abdeckung Länge (abdeckung_laenge): 1.000 mm
