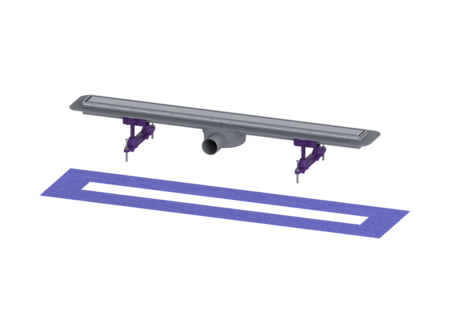

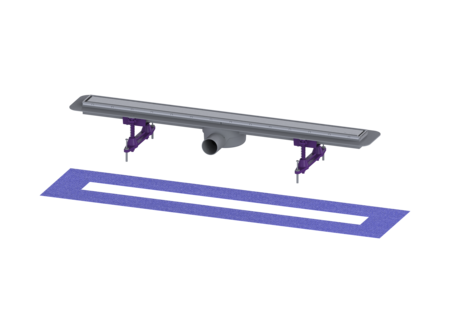

Duschrinne Linearis Compact
L: 850 mm, DN 50, bD, V2A Abdeck., K 3
KESSEL Duschrinne Linearis Compact, Länge 850 mm, Nennweite (DN) 50, Entwässerung durch Linienablauf, Abdeckungsart Edelstahl-Abdeckung, Abdichtung Aufsatzstück durch zu verklebende beiliegende Dichtmanschette (bd)
- Individuelles Design mit wendbarem Edelstahlsteg
- Geringe Einbauhöhe
- Höchste Brandschutzstandards
Artikelnummer | 45600.64 |
---|---|
GTIN | 4026092046098 |
Preisgruppe | 10 |
Preis |
623,00
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |
Duschrinne Linearis Compact L: 850 mm, DN 50, bD, V2A Abdeck., K 3
Die Duschrinne Linearis Compact mit angeschweißtem Grundkörper aus ABS ist für die Linienentwässerung im Innenbereich geeignet. Gedreht eingelegt lässt sich der Edelstahleinleger individuell befliesen. Inklusive vorbereiteter Sickerwasseröffnungen und Geruchsverschluss. Ausführung System: 125 Sickerwasseröffnung: vorbereitet Abdichtung am Aufsatzstück: zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 Wassereinwirkungsklasse nach DIN 18534-1 (bis einschließlich): W2-I Sperrwasserhöhe: 22 mm Ablaufleistung (l/s) mit 10 mm Aufstau: 0,6 Ablaufleistung (l/s) mit 20 mm Aufstau: 0,7 Ablaufleistung (l/s) ohne Aufstau: 0,5 mm Allgemeine Merkmale Nennweite (DN): 50 Außendurchmesser (DA): 50 mm Geruchsverschluss: inklusive Abmessungen Gewicht netto: 2,23 kg Gewicht brutto: 2,75 kg Außenmaß Länge: 915 mm Einbautiefe: 80 - 140 mm Breite: 191 mm Höhe: 80 mm Verpackungsmaß Länge: 1264 mm Verpackungsmaß Breite: 254 mm Verpackungsmaß Höhe: 136 mm Behälter/Grundkörper Auslauf Anzahl: 1 Material Grundkörper: ABS Abdeckungsmerkmale Abdeckungsart: Edelstahl-Abdeckung Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Farbe: silber Oberfläche: Edelstahl gebürstet Rahmen Material: Edelstahl 1.4301 (V2A) Belastungsklasse: K 3 (EN 1253-1) Rost Design: optional befliesbar Rahmen Breite: 66 mm Rahmen Länge: 850 mm Bodenbelaghöhe max.: 15 mm Form Aufsatzstück: eckig Aufsatzstück Material: ABS
Einbauvideo
In diesem Video sehen Sie den Einbau und die Abdichtung der Duschrinne Liearis Compact der KESSEL AG.
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Geruchsverschluss Linearis, Sperrwasserhöhe 22 mm | 48603 | Anzeigen | |
Edelstahleinleger Linearis Compact, L: 850 mm, bis 12/2013 | 680256 | Anzeigen | |
Edelstahleinleger Linearis Compact, L: 850 mm, ab 01/2014 | 680426 | Anzeigen | |
Stützfuß Set 2 Stützfüße inkl. Gummieinlage | 680669 | Anzeigen | |
Dichtmanschette für Linearis Compact 300 - 1150 mm | 680728 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung |
- Nennweite (DN) (nennweite): 50
- Material Grundkörper (material_grundkoerper): ABS
- Abdeckung Material (abdeckung_material): Edelstahl 1.4301 (V2A)
- Rahmen Material (rahmen_material): Edelstahl 1.4301 (V2A)
- Aufsatzstück Material (material_aufsatzstueck): ABS
- Belastungsklasse (belastungsklasse): K 3 (EN 1253-1)
- Geruchsverschluss (geruchsverschluss): inklusive
- Rahmen Länge (rahmen_laenge): 850 mm
