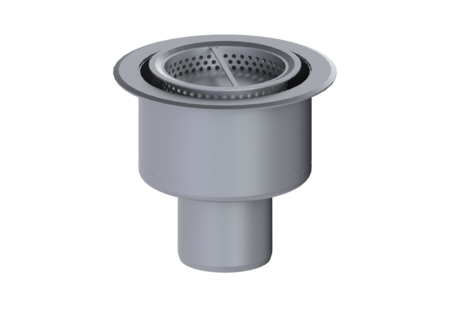

Grundkörper Ferrofix
DN 100, senkr., mit GV und Schlammeimer
KESSEL Grundkörper Ferrofix, System 185, Nennweite (DN) 100, Stutzen senkrecht, Abdichtung Grundkörper durch Anschlussrand, Außendurchmesser (DA) 201 mm
- Aus besonders hygienischem und mechanisch hochbelastbarem Edelstahl
- Mit Aufsatzstücken variabel kombinierbar
Artikelnummer | 55100 |
---|---|
GTIN | 4026092107492 |
Preisgruppe | 70 |
Grundkörper Ferrofix DN 100, senkr., mit GV und Schlammeimer
Der Grundkörper Ferrofix aus Edelstahl dient in Kombination mit einem Aufsatzstück im System 185 der Punktentwässerung und ist mit einem herausnehmbaren Geruchsverschluss und einer Bauzeitschutzabdeckung ausgestattet. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Mit einer Ablaufleistung ≥ 2,4 l/s bei 20 mm Aufstau Ausführung System: 185 Abdichtung am Grundkörper: Anschlussrand Sperrwasserhöhe: 50 mm Allgemeine Merkmale Norm: EN 1253-1 Nennweite (DN): 100 Außendurchmesser (DA): 201 mm Geruchsverschluss: inklusive Abmessungen Gewicht netto: 5 kg Gewicht brutto: 5 kg Breite: 260 mm Höhe: 230 mm Behälter/Grundkörper Auslauf Anzahl: 1 Material Grundkörper: Edelstahl 1.4301 (V2A) Stutzen Ausführung: senkrecht
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Aufsatzstück Ferrofix Klebefl. H:15mm, 206x206mm, Gitter, M125 | 55130 | Anzeigen | |
Aufsatzstück Ferrofix Klebefl. H:15mm, 300x300mm, Gitter, M125 | 55131 | Anzeigen | |
Aufsatzstück Ferrofix Klebeflansch H:6mm,230x230mm,Gitter,M125 | 55132 | Anzeigen | |
Aufsatzstück Ferrofix Klebeflansch H:6mm,300x300mm,Gitter,M125 | 55133 | Anzeigen | |
Aufsatzstück Ferrofix o. Klebeflansch, 206x206mm, Gitter, M125 | 55134 | Anzeigen | |
Aufsatzstück Ferrofix o. Klebeflansch, 300x300mm, Gitter, M125 | 55135 | Anzeigen | |
Aufsatzstück Ferrofix Klebefl. H:15mm, 206x206mm, Steg, M125 | 55136 | Anzeigen | |
Aufsatzstück Ferrofix Klebefl. H:15mm, 300x300mm, Steg, M125 | 55137 | Anzeigen | |
Aufsatzstück Ferrofix Klebeflansch H:6mm,230x230mm,Steg,M125 | 55138 | Anzeigen | |
Aufsatzstück Ferrofix Klebeflansch H:6mm,300x300mm,Steg,M125 | 55139 | Anzeigen | |
Aufsatzstück Ferrofix o. Klebeflansch, 206x206mm, Steg, M125 | 55140 | Anzeigen | |
Aufsatzstück Ferrofix o. Klebeflansch, 300x300mm, Steg, M125 | 55141 | Anzeigen | |
Aufsatzstück Ferrofix Klebefl rund, H:15mm, 250mm, Gitter, L15 | 55144 | Anzeigen | |
Aufsatzstück Ferrofix Klebefl rund, H: 6mm, 250mm, Gitter, L15 | 55145 | Anzeigen | |
Aufsatzstück Ferrofix o. Klebeflansch rund, 250mm, Gitter, L15 | 55146 | Anzeigen |
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Geruchsverschluss Sperrwasserhöhe 70 mm, senkrecht, V2A | 55160 | Anzeigen | |
Geruchsverschluss Sperrwasserhöhe 50 mm, senkrecht, PP | 55161 | Anzeigen | |
Zwischenstück System 185 Edelstahl, Anschlussrand | 55165 | Anzeigen | |
Zwischenstück System 185 Edelstahl, Pressdichtungsflansch | 55166 | Anzeigen | |
Inox-Brandschutzeinsatz Branschutzkartusche DN 100 für System185 | 55167 | Anzeigen |
Bezeichnung | Artikelnummer |
---|
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung |
- Nennweite (DN) (nennweite): 100
- Material Grundkörper (material_grundkoerper): Edelstahl 1.4301 (V2A)
- Stutzen Ausführung (stutzen_ausfuehrung): senkrecht
- Geruchsverschluss (geruchsverschluss): inklusive
- (schlammeimer):
