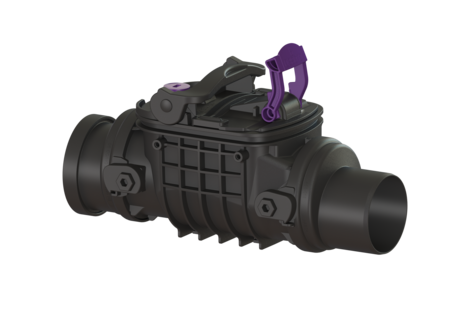

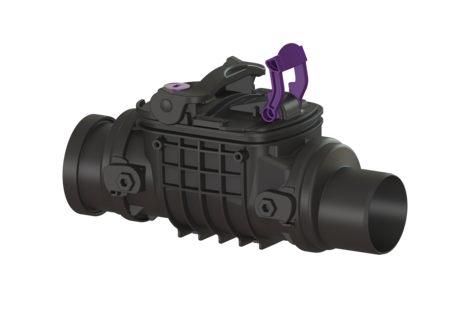

Rückstauverschluss Staufix
DN 90, freiliegend, Typ 1
KESSEL Rückstauverschluss Staufix, Abwasser fäkalienfrei, Nennweite (DN) 90, freiliegende Abwasserleitung, Abdeckungsart Verriegelungsdeckel, eine mechanische Rückstauklappe, Außendurchmesser (DA) 90 mm
- Einfaches Umrüsten zu Staufix Typ 2 oder StaufixControl
- Flexibler Einbau
- verschiedene Abdeckungen bei Einbau in die Bodenplatte verfügbar
| Artikelnummer | 720090 |
|---|---|
| GTIN | 4026092076002 |
| Preisgruppe | 10 |
| Preis |
385,40
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |
| Lieferzeit | siehe KESSEL Webshop |
Rückstauverschluss Staufix DN 90, freiliegend, Typ 1
Der Rückstauverschluss für fäkalienfreies Abwasser ist mit einer mechanischen Klappe ausgestattet, die bei Rückstau selbsttätig schließt und gleichzeitig als handverriegelbarer Notverschluss dient. Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen problemlos um eine zweite Klappe ergänzt oder zum Rückstauverschluss StaufixControl umgerüstet werden. Ausführung Notverschluss: ja Mechanische Rückstauklappen: 1 Allgemeine Merkmale Farbe: schwarz Norm: EN 13564 Nennweite (DN): 90 Außendurchmesser (DA): 90 mm Abwasserart: fäkalienfrei Einbausituation: freiliegende Abwasserleitung Auslieferungszustand: installationsfertig Rückstauschutz: Typ 1 Abmessungen Gewicht netto: 1,3 kg Gewicht brutto: 3,9 kg Gefällesprung: 8 mm Länge: 385 mm Breite: 167 mm Höhe: 230 mm Verpackungsmaß Länge: 386 mm Verpackungsmaß Breite: 163 mm Verpackungsmaß Höhe: 198 mm Abdeckungsmerkmale Abdeckungsart: Verriegelungsdeckel Verriegelung Deckel: Einhandverschluss
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Batterie 3 V für Schaltgerät | 680665 | Anzeigen |
 | Dichtung Deckeldichtung für Staufix DN 90-110 | 686112 | Anzeigen |
 | Prüftrichter mit Dichtung | 70214 | Anzeigen |
 | Rückstauklappe DN 100 | 70231 | Anzeigen |
 | Einschiebeteil DN 100, mit Dichtung | 70241 | Anzeigen |
 | Verriegelungsdeckel DN 90-100, mit Notverschluss | 72229 | Anzeigen |
 | Spitzende DN 90 | 83090 | Anzeigen |
 | Muffe DN 90 | 83091 | Anzeigen |
| Datenblatt | |
|---|---|
| Einbau- und Bedienungsanleitung | |
| CAD Zeichnung | |
| Prüfberichte und Zertifikate | |
| Leistungserklärung |
- Nennweite (DN) (nennweite): 90
- TÜV Prüfzeichen (pruefzeichen):
ID 1111242698
- Einbausituation (einbausituation):
freiliegende Abwasserleitung
- CE Kennzeichnung (ce_kennzeichnung):
ja
- Abwasserart (abwasserart_de):
fäkalienfrei
- Länge (laenge): 385 mm
- Breite (breite): 167 mm
- Rückstauschutz (rueckstauschutz): Typ 1
