Schachtmodul LW 1000 Bodenplatte

Zugang LW 800, 668-917 mm, Klasse K 3

8740003
8740003

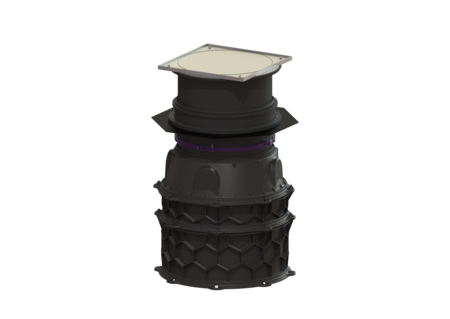

KESSEL Schachtmodul LW 1000 Bodenplatte, PE-HD, Einbau in die Bodenplatte, Einbautiefe 668 - 917 mm, Lichte Weite Einstieg (LW) 800 mm, Belastungsklasse K 3

  • Modular aufbaubar mit einfachen Verbindungssegmenten und 250 und 500 mm hohen Zwischenstücken
  • Innovative Wabenstruktur
  • Einbau im Grundwasser bis 3000 mm
Artikelnummer 8740003
GTIN 4026092065181
Preisgruppe 60
Preis 4.166,00  CHF / 1 Stück
Werkslistenpreis exklusive MwSt.

    Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 668-917 mm, Klasse K 3
    Das Schachtmodul für die Nass- oder Trockenaufstellung ist mit montierten Steighilfen nach DIN EN 13101 und BGR 177, allen erforderlichen Dichtungen und Verbindungskeilen sowie einem Konus mit teleskopischem Aufsatzstück ausgestattet. Die Zwischenstücke aus dauerhaft beständigem Kunststoff (PE) besitzen universale Anschlussmöglichkeiten. Durch das modulare KESSEL-Baukastensystem kann der Aufbau mit Zwischenstücken, Konus, Aufsatzstück und Abdeckung flexibel kombiniert werden. Allgemeine Merkmale Farbe: schwarz Material: PE-HD Norm: EN 13598-2 Einbausituation: Einbau in die Bodenplatte Auslieferungszustand: in Teilen zur bauseitigen Montage (Steighilfen sind werksseitig vormontiert) Zulassung: Z-42.1-527 ATEX zertifiziert: nein Abmessungen Gewicht netto: 121,5 kg Gewicht brutto: 138 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Einbautiefe: 668 - 917 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 1200 mm Breite: 1200 mm Verpackungsmaß Länge: 2400 mm Verpackungsmaß Breite: 1200 mm Verpackungsmaß Höhe: 2200 mm Behälter/Grundkörper Zulauf max. Anbohrung (DN): 150 mm Lichte Weite Behälter (LW): 1000 mm Lichte Weite Einstieg (LW): 800 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte eckig Abdeckung Material: Edelstahl Abdeckung Breite: 860 mm Abdeckung Höhe: 79 mm Abdeckung Länge: 860 mm Oberfläche: befliesbar Verriegelung: verschraubt Belastungsklasse: K 3 (EN 1253-1) Dichtheit: tagwasserdicht Bodenbelaghöhe max.: 14 mm
