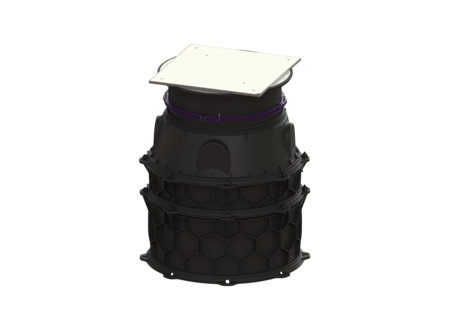

Schachtmodul LW 1000 Bodenplatte

Zugang LW 800, 2146-2395 mm, Klasse A 15

8740046
8740046

KESSEL Schachtmodul LW 1000 Bodenplatte, PE-HD, Einbau ins Erdreich, Einbautiefe 2146 - 2395 mm, Lichte Weite Einstieg (LW) 800 mm, Belastungsklasse A 15

  • Modular aufbaubar mit einfachen Verbindungssegmenten und 250 und 500 mm hohen Zwischenstücken
  • Innovative Wabenstruktur
  • Einbau im Grundwasser bis 3000 mm
Artikelnummer 8740046
GTIN 4026092065617
Preisgruppe 60
Preis 5.645,00  CHF / 1 Stück
Werkslistenpreis exklusive MwSt.

    Schachtmodul LW 1000 Bodenplatte Zugang LW 800, 2146-2395 mm, Klasse A 15
    Das Schachtmodul für die Nass- oder Trockenaufstellung ist mit montierten Steighilfen nach DIN EN 13101 und BGR 177, allen erforderlichen Dichtungen und Verbindungskeilen sowie einem Konus mit teleskopischem Aufsatzstück ausgestattet. Die Zwischenstücke aus dauerhaft beständigem Kunststoff (PE) besitzen universale Anschlussmöglichkeiten. Durch das modulare KESSEL-Baukastensystem kann der Aufbau mit Zwischenstücken, Konus, Aufsatzstück und Abdeckung flexibel kombiniert werden. Allgemeine Merkmale Farbe: schwarz Material: PE-HD Norm: EN 13598-2 Einbausituation: Einbau ins Erdreich Auslieferungszustand: in Teilen zur bauseitigen Montage (Steighilfen sind werksseitig vormontiert) Zulassung: Z-42.1-527 ATEX zertifiziert: nein Abmessungen Gewicht netto: 185,31 kg Gewicht brutto: 224,76 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Einbautiefe: 2146 - 2395 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 1200 mm Breite: 1200 mm Verpackungsmaß Länge: 2400 mm Verpackungsmaß Breite: 1200 mm Verpackungsmaß Höhe: 2200 mm Behälter/Grundkörper Zulauf max. Anbohrung (DN): 150 mm Lichte Weite Behälter (LW): 1000 mm Lichte Weite Einstieg (LW): 800 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte eckig Abdeckung Material: Edelstahl Abdeckung Breite: 950 mm Abdeckung Höhe: 44 mm Abdeckung Länge: 950 mm Oberfläche: rutschhemmend Verriegelung: verschraubt Belastungsklasse: A 15 (EN 124) Dichtheit: tagwasserdicht

    Einbauvideo

    Als Ergänzung zur Einbau- und Bedienungsanleitung unserer Hybrid-Hebeanlage Ecolift XL zeigen wir Ihnen hier Schritt für Schritt wie sie richtig montiert wird.

    In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.

      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
    680125 Dichtung für Zwischenstück 680125 Anzeigen
    680370 Zwischenstück 250 mm, für Schachtmodul LW 1000 680370 Anzeigen
    680371 Zwischenstück 500 mm, für Schachtmodul LW 1000 680371 Anzeigen
    680373 Verbindungsbolzen-Set 10 Stück 680373 Anzeigen
    680376 Steighilfe für Schachtmodul 680376 Anzeigen
    680430 Schachtkonus LW 800 Zugang Schachtmodul 680430 Anzeigen
    850116 Dichtung für Rohrdurchführung, DN 70 850116 Anzeigen
    850117 Dichtung für Rohrdurchführung, DN 100 850117 Anzeigen
    8740177 Aufsatzstück mit Abdeckplatte LW 800, Klasse A/L15 8740177 Anzeigen
    Einbau- und Bedienungsanleitung
    CAD Zeichnung
    Zulassung
    • Abdeckung Material (abdeckung_material): Edelstahl
    • Einbausituation (einbausituation): Einbau ins Erdreich
    • Fremdüberwachung (fremdueberwachung): SKZ
    • Abdeckungsart (abdeckungsart): Abdeckplatte eckig
    • Belastungsklasse (belastungsklasse): A 15 (EN 124)
    • Einbautiefe (einbautiefe): 2.146  mm
    • Gewicht brutto (gewicht_brutto): 224,8  kg
    • Oberfläche (oberflaeche): rutschhemmend
