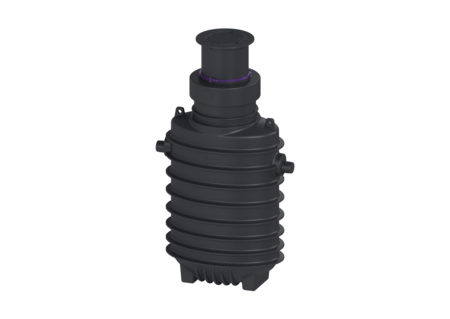

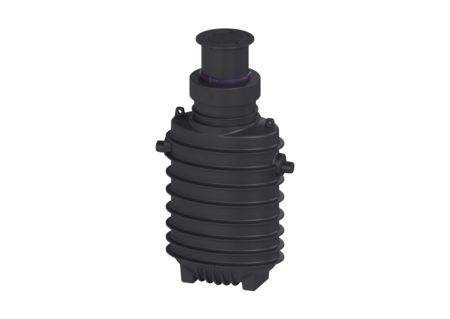

Fettabscheider EasyClean ground
NS 7, Standard, 1215-1765 mm, Klasse D
KESSEL Fettabscheider EasyClean ground, Entsorgung Standard, NS 7, Belastungsklasse D 400, Einbau ins Erdreich, Einbautiefe 1215 - 1765 mm, Entsorgungsart manuell mit Saugschlauch, Verriegelung Lock & Lift
- Teleskopisches Aufsatzstück mit geruchsdichten Abdeckplatten in verschiedenen Lastklassen
- Grundwasserbeständig
- Wartungsarmer Betrieb
Artikelnummer | 95070-170D |
---|---|
GTIN | 4026092100585 |
Preisgruppe | 60 |
Preis |
7.453,00
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |
Fettabscheider EasyClean ground NS 7, Standard, 1215-1765 mm, Klasse D
Der Abscheider für fetthaltiges Abwasser ist für den Erdeinbau geeignet und verzichtet auf metallische Bauteile im Behälter. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) ist mit einem integrierten Schlammfang ausgestattet und besitzt ein abgerundetes Bodenteil für eine schnelle und saubere Entsorgung. Der Zugang für Reinigungs- und Wartungsarbeiten ist über eine Revisionsöffnung möglich. Die manuelle Entsorgung erfolgt bei geöffnetem Behälter. Bei Belastungsklasse D ist bauseits eine Lastverteilungsplatte zu verbauen. Die Bewehrungspläne sind Bestandteil der EBA und bei KESSEL erhältlich. Der Behälter verfügt über eine Grundwasserbeständigkeit bis Geländeoberkante (GOK). Gewährleistung auf den Werkstoff PE 20 Jahre. Ausführung Hinweis Einbau: Erdeinbau frostfreie Tiefe 1700 mm Entsorgungsvariante: Standard Schredder-Mix-System: nein Schauglas: nein Nenngröße (NS): 7 SonicControl: nein Fülleinrichtung nach DIN 1988: nein Entsorgungsart: manuell mit Saugschlauch Tragfähigkeit (DIN 19901): E4 Allgemeine Merkmale Material: PE Norm: EN 1825: 2004, DIN 4040-100 Einbausituation: Einbau ins Erdreich Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen) Abmessungen Gewicht netto: 334 kg Gewicht brutto: 396 kg Einbautiefe: 1215 - 1765 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück, 5 Grad neigbar Länge: 1870 mm Breite: 1090 mm Höhe: 2375 mm Verpackungsmaß Länge: 2500 mm Verpackungsmaß Breite: 2700 mm Verpackungsmaß Höhe: 1240 mm Behälter/Grundkörper Abstand Rohrsohle Auslauf zu Behälterboden: 1635 mm Abstand Rohrsohle Zulauf zu Behälterboden: 1705 mm Auslauf Nennweite (DA): 160 mm Auslauf Nennweite (DN): 150 mm Zulauf Nennweite (DA): 160 mm Zulauf Nennweite (DN): 150 mm Anschluss Zu-/Auslaufstutzen: PE-HD-Rohre nach DIN 19537, PVC-KG-Rohre nach DIN 19534, PP oder AS Lichte Weite Einstieg (LW): 600 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte Abdeckung Material: Grauguss Abdeckung Farbe: schwarz Verriegelung: Lock & Lift Belastungsklasse: D 400 (EN 124) Dichtheit: geruchs- und tagwasserdicht Abwasserinhalt Abscheiderinhalt: 930 l Fettschichtdicke max.: 270 mm Gesamtvolumen: 1630 l Schlammfanginhalt: 700 l Speichermenge an Fett: 280 l Steuerung Schaltgerät: nein
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Probenahmeschacht LW 1000, DN 150, Klasse D | 9151015D | Anzeigen | |
Verlängerungsstück System 400, H: 600 mm, kürzbar | 915402 | Anzeigen | |
Probenahmeschacht Typ München, DN 150, Klasse D | 915762/120D-1000 | Anzeigen | |
Probenahmeschacht DN 150, mit Staufix SWA, Klasse D | 915762/120D-SWA | Anzeigen | |
Probenahmeschacht LW 400, DN 100/150, Klasse D | 915880D | Anzeigen | |
Probenahmeschacht DN 150, Klasse D | 915882D | Anzeigen | |
Betriebstagebuch für Fettabscheider | 917409 | Anzeigen | |
Einbauschrank zur Aufputzmontage | 917413 | Anzeigen | |
Einbauschrank zur Unterputzmontage | 917414 | Anzeigen | |
Direktentsorgung Entsorgungsanschluss rechts | 917419.00 | Anzeigen | |
Direktentsorgung Entsorgungsanschluss links | 917419.50 | Anzeigen | |
Direktentsorgung LW 400, Entsorgungsanschluss rechts | 917420.00 | Anzeigen | |
Verbindungsset für erdverbaute Abscheider | 917421 | Anzeigen | |
Entsorgungsschacht LW 400, erdverbaute Abscheider, D | 917422D | Anzeigen | |
Schichtdicken-Messgerät SonicControl, für Fettabscheider | 917821 | Anzeigen | |
Kabeldurchführung SonicControl Set für Fettabscheider Erdeinbau | 917823 | Anzeigen | |
Kabelverlängerung 10 m, für SonicControl Fettabscheider | 917871 | Anzeigen | |
Kabelverlängerung 20 m, für SonicControl Fettabscheider | 917872 | Anzeigen | |
Kabelverlängerung 30 m, für SonicControl Fettabscheider | 917873 | Anzeigen |
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Klemmring für Aufsatzstücke d: 600 mm | 680276 | Anzeigen | |
Aushebeschlüssel für Abdeckplatten | 680278 | Anzeigen | |
Dichtung für Abdeckplatte verriegelt | 680323 | Anzeigen | |
Aufsatzstück d: 630 mm, tagwasserdicht | 680324 | Anzeigen | |
Abdeckplatte LW 600 Lock&Lift, Klasse D, Abscheider | 681104 | Anzeigen | |
Dichtung d: 630 mm, ab 01/2015 | 860104 | Anzeigen | |
Hebewerkzeug Goliath für Schachtabdeckungen | 917112 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung | |
Leistungserklärung | |
Konformitätserklärung |
- Material (material): PE
- Einbausituation (einbausituation): Einbau ins Erdreich
- Nenngröße (NS) (nenngroesse): 7
- Belastungsklasse (belastungsklasse): D 400 (EN 124)
- Einbautiefe (einbautiefe): 1.215 mm
