Fettabscheider EasyClean ground
Multi, Direct-L, NS 4, T 170 mm, B 125
KESSEL Fettabscheider EasyClean ground, Entsorgung Direct, NS 4, Belastungsklasse B 125, Einbau ins Erdreich, Einbautiefe 1130 - 1600 mm, Entsorgungsart manuell, Fließrichtung links, Zisterne
- geruchsarme und saubere Entsorgung
- definierte Entsorgungsstelle
- vollständige Entleerung des Abscheiders
| Artikelnummer | 96004-DL-170B |
|---|---|
| GTIN | 4026092109953 |
| Preisgruppe | 60 |

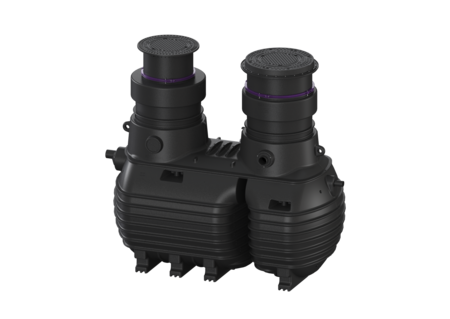

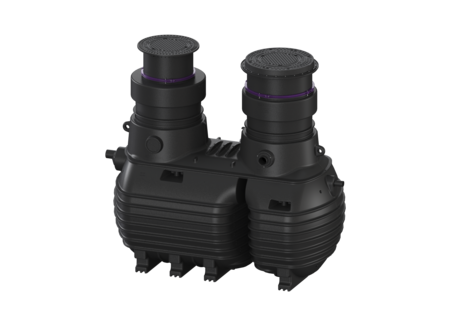

Fettabscheider EasyClean ground Multi, Direct-L, NS 4, T 170 mm, B 125

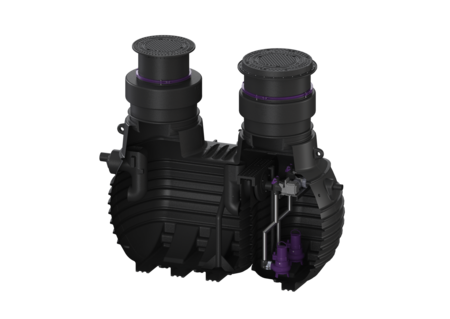

Die Anlage zum Einbau ins Erdreich besteht aus einer Kombination aus einem Abscheider für fetthaltiges Abwasser inkl. Schlammfang, einer Probenahmeeinrichtung sowie einer Pumpstation. Der Behälter aller Anlagenteile ist aus dauerhaft beständigem Kunststoff (PE) gefertigt. Der Zugang für Reinigungs- und Wartungsarbeiten zu den einzelnen Anlagenteilen ist über zwei Revisionsöffnungen möglich. Für die geruchsreduzierte manuelle Entsorgung ist ein Direktentsorgungsstutzen vorhanden. Die Pumpstation ist mit zwei überflutbaren Pumpen inklusive Rückflussverhinderer ausgestattet. Die Ansteuerung der Pumpen erfolgt über eine Pegelsonde. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das in die Gebäudeleittechnik eingebunden werden oder optional Alarm- und Sammelstörmeldungen ausgeben kann. Bei Belastungsklasse D ist bauseitig eine Lastverteilplatte zu verbauen. Die Bewehrungspläne sind bei KESSEL erhältlich. Gewährleistung auf den Werkstoff PE 20 Jahre. Ausführung Fließrichtung: links Schachtsystem: Zisterne Entsorgungsvariante: Direct Nenngröße (NS): 4 Entsorgungseinrichtung: Entsorgungsrohr Entsorgungsart: manuell Allgemeine Merkmale Einbausituation: Einbau ins Erdreich Dichtheit: geruchs- und tagwasserdicht Abmessungen Gewicht netto: 828 kg Gewicht brutto: 860 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 1800 mm Einbautiefe: 1130 - 1600 mm Einbringmaß Länge: 3210 mm Länge: 2690 mm Breite: 1670 mm Verpackungsmaß Länge: 4188 mm Verpackungsmaß Breite: 2870 mm Verpackungsmaß Höhe: 1960 mm Höhe Druckstutzen: 1310 mm Behälter/Grundkörper Druckabgang (DN): 65 Druckabgang (DA): 75 mm Abstand Rohrsohle Zulauf zu Behälterboden: 1260 mm Zulauf Nennweite (DA): 110 mm Zulauf Nennweite (DN): 100 Zulauf Anzahl: 1 Lichte Weite Einstieg (LW): 600 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte Abdeckung Material: Grauguss Abdeckung Farbe: schwarz Verriegelung: Lock & Lift Belastungsklasse: B 125 (EN 124) Dichtheit: geruchs- und tagwasserdicht Abwasserinhalt Abscheiderinhalt: 2085 l Fettschichtdicke max.: 115 mm Gesamtvolumen: 2485 l Schlammfanginhalt: 400 l Speichermenge an Fett: 160 l Fördereinrichtung Pumpe: GTK 1300 Anzahl Pumpen: 2 Gewicht Pumpe: 27 kg Anschlusstyp: Direktanschluss Schutzklasse: I Isolationsklasse: H Cos phi - Leistungsfaktor: 0,8 Schutzart Pumpe: IP 68 (20m) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 57 m³/h Förderhöhe max.: 12,4 m Drehzahl: 2900 U/min Leistung P1: 1,3 kW Leistung P2: 1 kW Betriebsart: S1 Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm² Laufrad Typ: Einkanalrad Länge Netzanschlussleitung Pumpe: 10 m Nennstrom: 2,5 A Steuerung Alarmgeber: Pegelsonde Art Niveauerfassung: hydrostatisch Anschlusstyp: Direktanschluss Batteriepufferung: ja
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Aushebeschlüssel für Abdeckplatten | 680278 | Anzeigen |
 | Schichtdicken-Messgerät SonicControl, für Fettabscheider | 917821 | Anzeigen |
 | Kabelverlängerung 10 m, für SonicControl Fettabscheider | 917871 | Anzeigen |
| Kabelverlängerung 20 m, für SonicControl Fettabscheider | 917872 | Anzeigen |
| Kabelverlängerung 30 m, für SonicControl Fettabscheider | 917873 | Anzeigen |
| Bezeichnung | Artikelnummer |
|---|
| Datenblatt | |
|---|---|
| Einbau- und Bedienungsanleitung | |
| CAD Zeichnung | |
| Leistungserklärung | |
| Konformitätserklärung |
- Einbausituation (einbausituation):
Einbau ins Erdreich
- Nenngröße (NS) (nenngroesse): 4
- Belastungsklasse (belastungsklasse): B 125 (EN 124)
- Einbautiefe (einbautiefe): 1.130 mm
- Fließrichtung (fliessrichtung): links
- Entsorgungseinrichtung (entsorgungseinrichtung):
Entsorgungsrohr
