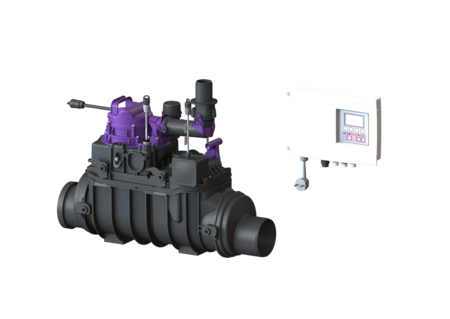

Rückstauhebeanlage Ecolift

DN 100, freiliegend

KESSEL Rückstauhebeanlage Ecolift, Abwasser fäkalienhaltig, freiliegende Abwasserleitung, mit einer überflutbaren SPZ 1000 Pumpe, Außendurchmesser (DA) 110 mm, Niveauerfassung über optische Sonde

  • Hybrid-Funktion, nutzt das natürliche Gefälle zum Kanal - Pumpeneinsatz nur bei Rückstau
  • Leise und energiesparend
  • Doppelte Sicherheit durch Rückstauklappe und Druckschleife
Artikelnummer 21100
GTIN 4026092046760
Preisgruppe 20
Preis 5.118,00  CHF / 1 Stück
Werkslistenpreis exklusive MwSt.

Rückstauhebeanlage Ecolift DN 100, freiliegend
Die Rückstauhebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer Pumpe und einem motorischen Verschlusssystem ausgestattet. Im Normalzustand ist der Rohrquerschnitt frei geöffnet und die Entwässerung erfolgt über das natürliche Gefälle zum Kanal. Rückstau wird durch eine optische Sonde erkannt, wodurch das motorische Verschlusssystem automatisch geschlossen wird. Die Entwässerung während der Rückstauphase erfolgt über eine Druckleitung, die das Abwasser über die Rückstauebene führt und in den Kanal fördert. Anschlussbohrung im Grundkörper für den Erdeinbau, inkl. Dichtung für Druckleitung und Kabelleerrohr. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann. Ausführung Notverschluss: ja Durchgangsdichtung für Kabelleerrohr (DN): 50 Pumpensteuerung: Schaltgerät Schutzart Sonde: IP 68 (3m/48h) Motorische Rückstauklappen: 1 Allgemeine Merkmale Farbe: schwarz Nennweite (DN): 100 Außendurchmesser (DA): 110 mm Abwasserart: fäkalienhaltig Einbausituation: freiliegende Abwasserleitung Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen) Zulassung: Z-53.2-487 Motor Typ: KSM 140 Schutzart Motor: IP 68 (3m/48h) Abmessungen Gewicht netto: 20 kg Gewicht brutto: 25,5 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 2000 mm Gefällesprung: 9 mm Länge: 642 mm Breite: 243 mm Höhe: 405 mm Verpackungsmaß Länge: 785 mm Verpackungsmaß Breite: 385 mm Verpackungsmaß Höhe: 465 mm Behälter/Grundkörper Nenndruck (PN): 6 Druckabgang (DA): 40 mm Stutzen Ausführung: inklusive Spitzende und Muffe Fördereinrichtung Pumpe: SPZ 1000 Anzahl Pumpen: 1 Gewicht Pumpe: 10 kg Anschlusstyp: codierter Stecker Nennstrom: 5,2 A Länge Netzanschlussleitung Pumpe: 5 m Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,97 Schutzart Pumpe: IP 68 (3m/48h) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 11,5 m³/h Förderhöhe max.: 10 m Drehzahl: 2800 U/min Leistung P1: 1,2 kW Leistung P2: 0,69 kW Betriebsart: S3 - 50 % Erforderliche Absicherung (Leitungsschutz): C 16 A Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Schneidwerk Steuerung Schaltgerät: Comfort Leistung Standby: 5 W Alarmgeber: optischer Sonde Instrument Niveauerfassung: optische Sonde Art Niveauerfassung: optisch Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 230 V Anschlusstyp: codierter Stecker Länge Netzanschlussleitung Schaltgerät: 1,4 m Potentialfreier Kontakt: ja GSM-Schnittstelle: nein USB-Schnittstelle: nein Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Nennstrom: 5,2 A

Einbauvideo

Das Messerset einer KESSEL Schneidradpumpe kann einfach und schnell getauscht werden. Dieses Montagevideo bietet eine gute Unterstützung zur Einbauanleitung und zeigt die notwendigen Schritte.

Comfort Schaltgeräte von KESSEL bieten eine USB Platinenbuchse zum Auslesen des elektronischen Logbuchs und zum Ein-/Auslesen betriebsrelevanter Parameter. Die ist sehr einfach uns wird in diesem Video erklärt.

Die Inbetriebnahme des KESSEL Comfort Schaltgeräts 230 V ist einfach und von einer Elektrofachkraft in wenigen Minuten vollzogen. Die notwendigen Schritte erklären wir Ihnen in diesem Video.

Die 230 V Comfort Schaltgeräte mit Phoenix Stecker sind auch ohne Elektrofachkraft anschließbar. Dazu sind nur wenige Schritte erforderlich, die in diesem Video gezeigt werden.

  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
Fernsignalgeber 20 m Leitung, 2x0,75 qmm 20162 Anzeigen
Druckleitungsset 5 m Druckleitungsschlauch, DA 40 mm 28040 Anzeigen
Freischaltcode und Kabelverschraubung 80077 Anzeigen
Kabelzubehör Verlängerung für Sonde 80889 Anzeigen
Kabelzubehör Verlängerung für Motor 80890 Anzeigen
Kabelzubehör Verlängerung für Pumpe 80891 Anzeigen
  Bezeichnung Artikelnummer
Verriegelungsdeckel Ecolift Auslaufseite 21056 Anzeigen
Verriegelungsdeckel Zulaufseite 28052 Anzeigen
Entlüfter mit Aktivkohlefilter 28060 Anzeigen
Aktivkohlefilter 5 Stück 28061 Anzeigen
Schaltgerät Comfort 230 V, Ecolift, Pumpfix F ab 01/2011 28071 Anzeigen
Austauschpumpe KTP/SPZ 1000 230 V, Kabellänge 5 m 28351 Anzeigen
Einhandverschluss für Rückflussverhinderer 680018 Anzeigen
Batterie 9 V Block 680034 Anzeigen
Klappenhalter für motorische und mechanische Klappe 680101 Anzeigen
Druckabgang Ecolift, Einbau freiliegende Leitung 680102 Anzeigen
Dichtungsset Pumpfix F und Ecolift 70319 Anzeigen
Rückstauklappe motorisch, mit Klappenhalter 80038 Anzeigen
Einschiebeteil für motorische Klappe, mit Klappenhalter 80039 Anzeigen
Antriebsmotor steckerfertig, 5 m Kabel 80076 Anzeigen
Ersatzteilset optische Sonde 5 m Kabel 80888 Anzeigen
Adapter Set optische Sonde 80892 Anzeigen
Spitzende DN 100, mit Dichtung 83081 Anzeigen
Muffe DN 100, mit Dichtung 83085 Anzeigen
Einbau- und Bedienungsanleitung
CAD Zeichnung
Zulassung
Prüfberichte und Zertifikate
Leistungserklärung
  • Nennweite (DN) (nennweite): 100
  • Schaltgerät (schaltgeraet): Comfort
  • TÜV Prüfzeichen (pruefzeichen): ID 1111241795
  • Einbausituation (einbausituation): freiliegende Abwasserleitung
  • Abwasserart (abwasserart_de): fäkalienhaltig
  • Länge (laenge): 642  mm
  • Breite (breite): 243  mm
