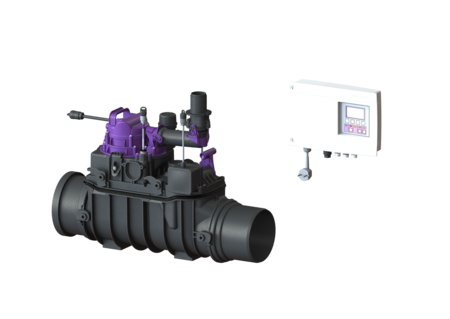

Rückstauhebeanlage Ecolift
DN 150, freiliegend
KESSEL Rückstauhebeanlage Ecolift, Abwasser fäkalienhaltig, freiliegende Abwasserleitung, mit einer überflutbaren SPZ 1000 Pumpe, Außendurchmesser (DA) 160 mm, Niveauerfassung über optische Sonde
- Hybrid-Funktion, nutzt das natürliche Gefälle zum Kanal - Pumpeneinsatz nur bei Rückstau
- Leise und energiesparend
- Doppelte Sicherheit durch Rückstauklappe und Druckschleife
Artikelnummer | 21150 |
---|---|
GTIN | 4026092046784 |
Preisgruppe | 20 |
Preis |
5.118,00
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |
Rückstauhebeanlage Ecolift DN 150, freiliegend
Die Rückstauhebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer Pumpe und einem motorischen Verschlusssystem ausgestattet. Im Normalzustand ist der Rohrquerschnitt frei geöffnet und die Entwässerung erfolgt über das natürliche Gefälle zum Kanal. Rückstau wird durch eine optische Sonde erkannt, wodurch das motorische Verschlusssystem automatisch geschlossen wird. Die Entwässerung während der Rückstauphase erfolgt über eine Druckleitung, die das Abwasser über die Rückstauebene führt und in den Kanal fördert. Anschlussbohrung im Grundkörper für den Erdeinbau, inkl. Dichtung für Druckleitung und Kabelleerrohr. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann. Ausführung Notverschluss: ja Durchgangsdichtung für Kabelleerrohr (DN): 50 Pumpensteuerung: Schaltgerät Schutzart Sonde: IP 68 (3m/48h) Motorische Rückstauklappen: 1 Allgemeine Merkmale Farbe: schwarz Nennweite (DN): 150 Außendurchmesser (DA): 160 mm Abwasserart: fäkalienhaltig Einbausituation: freiliegende Abwasserleitung Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen) Zulassung: Z-53.2-487 Motor Typ: KSM 140 Schutzart Motor: IP 68 (3m/48h) Abmessungen Gewicht netto: 20 kg Gewicht brutto: 25,5 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 2000 mm Gefällesprung: 9 mm Länge: 656 mm Breite: 243 mm Höhe: 405 mm Verpackungsmaß Länge: 785 mm Verpackungsmaß Breite: 385 mm Verpackungsmaß Höhe: 465 mm Behälter/Grundkörper Nenndruck (PN): 6 Druckabgang (DA): 40 mm Stutzen Ausführung: inklusive Spitzende und Muffe Fördereinrichtung Pumpe: SPZ 1000 Anzahl Pumpen: 1 Gewicht Pumpe: 10 kg Anschlusstyp: codierter Stecker Nennstrom: 5,2 A Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,97 Schutzart Pumpe: IP 68 (3m/48h) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 11,5 m³/h Förderhöhe max.: 10 m Drehzahl: 2800 U/min Leistung P1: 1,2 kW Leistung P2: 0,69 kW Betriebsart: S3 - 50 % Erforderliche Absicherung (Leitungsschutz): C 16 A Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Schneidwerk Länge Netzanschlussleitung Pumpe: 5 m Steuerung Schaltgerät: Comfort Leistung Standby: 5 W Alarmgeber: optischer Sonde Instrument Niveauerfassung: optische Sonde Art Niveauerfassung: optisch Schutzart Schaltgerät: IP 54 Betriebsspannung: 230 V Anschlusstyp: codierter Stecker Länge Netzanschlussleitung Schaltgerät: 1,4 m Potentialfreier Kontakt: ja GSM-Schnittstelle: nein USB-Schnittstelle: nein Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Erforderliche Absicherung (Leitungsschutz): C 16 A
Einbauvideo
Das Messerset einer KESSEL Schneidradpumpe kann einfach und schnell getauscht werden. Dieses Montagevideo bietet eine gute Unterstützung zur Einbauanleitung und zeigt die notwendigen Schritte.
Comfort Schaltgeräte von KESSEL bieten eine USB Platinenbuchse zum Auslesen des elektronischen Logbuchs und zum Ein-/Auslesen betriebsrelevanter Parameter. Die ist sehr einfach uns wird in diesem Video erklärt.
Die Inbetriebnahme des KESSEL Comfort Schaltgeräts 230 V ist einfach und von einer Elektrofachkraft in wenigen Minuten vollzogen. Die notwendigen Schritte erklären wir Ihnen in diesem Video.
Die 230 V Comfort Schaltgeräte mit Phoenix Stecker sind auch ohne Elektrofachkraft anschließbar. Dazu sind nur wenige Schritte erforderlich, die in diesem Video gezeigt werden.
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Fernsignalgeber 20 m Leitung, 2x0,75 qmm | 20162 | Anzeigen | |
Druckleitungsset 5 m Druckleitungsschlauch, DA 40 mm | 28040 | Anzeigen | |
Freischaltcode und Kabelverschraubung | 80077 | Anzeigen | |
Kabelzubehör Verlängerung für Sonde | 80889 | Anzeigen | |
Kabelzubehör Verlängerung für Motor | 80890 | Anzeigen | |
Kabelzubehör Verlängerung für Pumpe | 80891 | Anzeigen |
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Verriegelungsdeckel Ecolift Auslaufseite | 21056 | Anzeigen | |
Verriegelungsdeckel Zulaufseite | 28052 | Anzeigen | |
Entlüfter mit Aktivkohlefilter | 28060 | Anzeigen | |
Aktivkohlefilter 5 Stück | 28061 | Anzeigen | |
Schaltgerät Comfort 230 V, Ecolift, Pumpfix F ab 01/2011 | 28071 | Anzeigen | |
Austauschpumpe KTP/SPZ 1000 230 V, Kabellänge 5 m | 28351 | Anzeigen | |
Einhandverschluss für Rückflussverhinderer | 680018 | Anzeigen | |
Batterie 9 V Block | 680034 | Anzeigen | |
Klappenhalter für motorische und mechanische Klappe | 680101 | Anzeigen | |
Druckabgang Ecolift, Einbau freiliegende Leitung | 680102 | Anzeigen | |
Dichtungsset Pumpfix F und Ecolift | 70319 | Anzeigen | |
Rückstauklappe motorisch, mit Klappenhalter | 80038 | Anzeigen | |
Einschiebeteil für motorische Klappe, mit Klappenhalter | 80039 | Anzeigen | |
Antriebsmotor steckerfertig, 5 m Kabel | 80076 | Anzeigen | |
Ersatzteilset optische Sonde 5 m Kabel | 80888 | Anzeigen | |
Adapter Set optische Sonde | 80892 | Anzeigen | |
Spitzende DN 150, mit Dichtung | 83083 | Anzeigen | |
Muffe DN 150, mit Dichtung | 83087 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung | |
Zulassung | |
Prüfberichte und Zertifikate | |
Leistungserklärung |
- Nennweite (DN) (nennweite): 150
- Schaltgerät (schaltgeraet): Comfort
- TÜV Prüfzeichen (pruefzeichen): ID 1111241795
- Einbausituation (einbausituation): freiliegende Abwasserleitung
- Abwasserart (abwasserart_de): fäkalienhaltig
- Länge (laenge): 656 mm
- Breite (breite): 243 mm
