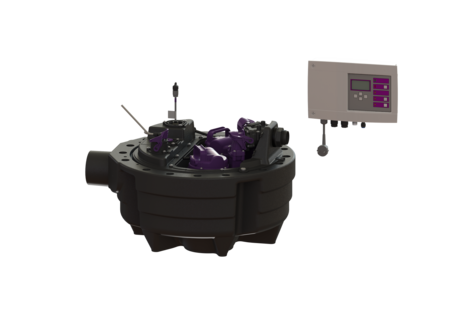

Hebeanlage Aqualift F Compact

Duo, SPZ 1000, resistant, freie Aufst.

28718C
28718C

KESSEL Hebeanlage Aqualift F Compact Duo, Abwasser fäkalienhaltig, freie Aufstellung, Doppelanlage, mit 2 überflutbaren SPZ 1000 resistant Pumpen,resistent

  • Passend für komplette Kellerentwässerung
  • Hochleistungsschneidwerk für platzsparende und sichere Entwässerung
  • Höchste Betriebssicherheit durch intelligentes Schaltgerät (Duo)
Artikelnummer 28718C
GTIN 4026092093696
Preisgruppe 20
Preis 9.221,00  CHF / 1 Stück
Werkslistenpreis exklusive MwSt.

    Hebeanlage Aqualift F Compact Duo, SPZ 1000, resistant, freie Aufst.
    Die Hebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen abgeschlossenen Pumpenraum. Einhandverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Ausführung Anlagenart: Doppelanlage Absperreinrichtung: ohne Schieber Haltewinkel für die Auftriebssicherung: ja Schalldämmmatte: ja Resistant: beständig gegen salzhaltige Medien, Abwasser aus Enthärtungsanlagen sowie kondensathaltiges Abwasser aus Heizungsanlagen Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Druckabgang: waagrecht Allgemeine Merkmale Farbe: schwarz Abwasserart: fäkalienhaltig Einbausituation: freie Aufstellung Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen) Zulassung: Z-53.2-484 Anlagen Typ: Duo Abmessungen Gewicht netto: 34 kg Gewicht brutto: 36,5 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Länge: 670 mm Breite: 580 mm Höhe: 395 mm Verpackungsmaß Länge: 620 mm Verpackungsmaß Breite: 620 mm Verpackungsmaß Höhe: 515 mm Behälter/Grundkörper Druckabgang (DN): 32 Druckabgang (DA): 40 mm Entlüftungsanschluss (DN): 70 Abstand Rohrmitte Auslauf zu Behälterboden: 350 mm Abstand Rohrsohle Zulauf zu Behälterboden: 152 mm Abstand Rohrmitte Zulauf zu Behälterboden: 207 mm Zulauf Nennweite (DA): 110 mm Zulauf Nennweite (DN): 100 mm Zulauf Anzahl: 1 Nutzvolumen: 20 l Behältervolumen: 40 l Fördereinrichtung Pumpe: SPZ 1000 resistant Anzahl Pumpen: 2 Gewicht Pumpe: 10 kg Anschlusstyp: codierter Stecker Nennstrom: 5,2 A Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,97 Schutzart Pumpe: IP 68 Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 11,5 m³/h Förderhöhe max.: 10 m Drehzahl: 2800 U/min Leistung P1: 1,2 kW Leistung P2: 0,69 kW Betriebsart: S3 - 50 % Erforderliche Absicherung (Leitungsschutz): Absicherung über Schaltgerät 230 V Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Schneidwerk Länge Netzanschlussleitung Pumpe: 5 m Steuerung Schaltgerät: Comfort Funktion Schaltgerät: mit Alarmmeldung Motorschutz Schalter: ja Alarmgeber: optischer Sonde Instrument Niveauerfassung: Tauchrohr Art Niveauerfassung: pneumatisch Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 230 V Anschlusstyp: codierter Stecker Länge Netzanschlussleitung Schaltgerät: 1,4 m Potentialfreier Kontakt: optional GSM-Schnittstelle: ja USB-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Variante der Warneinrichtung: akustische und optische Meldung Erforderliche Absicherung (Leitungsschutz): Absicherung über Schaltgerät 230 V

    Einbauvideo

    Comfort Schaltgeräte von KESSEL bieten eine USB Platinenbuchse zum Auslesen des elektronischen Logbuchs und zum Ein-/Auslesen betriebsrelevanter Parameter. Die ist sehr einfach uns wird in diesem Video erklärt.

    In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.

    Das Kompressorset für KESSEL Hebeanlagen und Pumpstationen verhindert Verschmutzungen und Kondensatbildung bei Druckschlauchlängen von über 10 m Länge.

    Die Inbetriebnahme des KESSEL Comfort Schaltgeräts 230 V ist einfach und von einer Elektrofachkraft in wenigen Minuten vollzogen. Die notwendigen Schritte erklären wir Ihnen in diesem Video.

    Die 230 V Comfort Schaltgeräte mit Phoenix Stecker sind auch ohne Elektrofachkraft anschließbar. Dazu sind nur wenige Schritte erforderlich, die in diesem Video gezeigt werden.

      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
    27126 Übergangsstück DN 50/70 27126 Anzeigen
    27602 Übergangsstück DN 100/70 27602 Anzeigen
    28040 Druckleitungsset 5 m Druckleitungsschlauch, DA 40 mm 28040 Anzeigen
    28062 Druckleitungsset mit 5 m Druckleitungsschlauch, DA 50 mm 28062 Anzeigen
    28086 Adapter für Druckanschluss, DN 32, PE 28086 Anzeigen
    28792 GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V 28792 Anzeigen
    39005 Zulaufstutzen DN 50, mit Dichtung, Gewindering 39005 Anzeigen
    39007 Zulaufstutzen DN 70, mit Dichtung, Gewindering 39007 Anzeigen
    39100 Zulaufstutzen DN 100, mit Dichtung, Gewindering 39100 Anzeigen
    500101 Sägeglocke für DN 50/70/100 500101 Anzeigen
    850114 Dichtung für Rohrdurchführung, DN 50 850114 Anzeigen
    850116 Dichtung für Rohrdurchführung, DN 70 850116 Anzeigen
    850117 Dichtung für Rohrdurchführung, DN 100 850117 Anzeigen
      Bezeichnung Artikelnummer
    28706 Spritzschutzset für optische Sonde 28706 Anzeigen
    28732 Abdeckung für Pumpenöffnung 28732 Anzeigen
    28733 Pumpenplatte für Aqualift F Compact 28733 Anzeigen
    28734 Anschlussstück Tauchrohr 28734 Anzeigen
    28746 Schaltgerät Comfort Duo, 230 V 28746 Anzeigen
    680018 Einhandverschluss für Rückflussverhinderer 680018 Anzeigen
    680034 Batterie 9 V Block 680034 Anzeigen
    680065 Pumpenverbindung passend für Pumpstationen, bis 12/2015 680065 Anzeigen
    680067 Dichtung für Druckabgang 680067 Anzeigen
    680070 Drehverschluss für Pumpen 680070 Anzeigen
    680071 Druckschlauch Meterware, 6x4 mm 100 natur 680071 Anzeigen
    680076 Deckel mit Dichtung 680076 Anzeigen
    680119 Halterung Druckabgang 680119 Anzeigen
    680454 Dichtungsset Aqualift F Compact Duo 680454 Anzeigen
    680487 Pumpenanschluss Aqualift F Compact, Duo, ab 01/2016 680487 Anzeigen
    680676 Gewindeanschluss für Aqualift F Compact 680676 Anzeigen
    680776 Tauchrohr zur Niveauerfassung für Aqualift S Compact 680776 Anzeigen
    80888 Ersatzteilset optische Sonde 5 m Kabel 80888 Anzeigen
    80892 Adapter Set optische Sonde 80892 Anzeigen
    Einbau- und Bedienungsanleitung
    CAD Zeichnung
    Zulassung
    Prüfberichte und Zertifikate
    Leistungserklärung
    Konformitätserklärung
    • Abwasserart (abwasserart_de): fäkalienhaltig
    • Schaltgerät (schaltgeraet): Comfort
    • Einbausituation (einbausituation): freie Aufstellung
    • Pumpe (pumpe): SPZ 1000 resistant
    • (einbautiefe):
    • (ausfuehrung):
