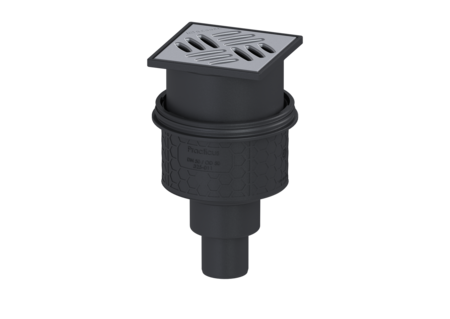

Boden-/Deckenablauf Practicus
DN 50, senkrecht, Schlitzrost
KESSEL Boden-/Deckenablauf Practicus, Abdeckung Länge 120 mm, Abdichtungsart, Stutzen senkrecht, Nennweite (DN) 50, Geruchsverschluss, Abdeckungsart Schlitzrost, Rost Design Kessel
- Hygiene: hygienisches absolut korrosionsfreies und langlebiges Material
- Schallschutz: hervorragende Schallschutzwirkung bestätigt durch das Fraunhofer-Institut
- Brandschutz: kombinierbar mit dem Brand- und Rauchgasschutz Fire-Kit
Artikelnummer | 45250.20 |
---|---|
GTIN | 4026092092446 |
Preisgruppe | 10 |
Preis |
92,00
CHF / 1 Stück Werkslistenpreis exklusive MwSt. |
Boden-/Deckenablauf Practicus DN 50, senkrecht, Schlitzrost
Der Boden-/Deckenablauf Practicus aus Kunststoff dient der Punktentwässerung und ist mit einem Anschlussrand sowie einem herausnehmbaren Geruchsverschluss, einer Lippendichtung und einer Bauzeitschutzabdeckung ausgestattet. Inklusive teleskopisch höhenverstellbarem Aufsatzstück aus ABS. Der Ablauf erfüllt besondere Schallschutzanforderungen gemäß den Messungen des Fraunhofer Instituts Stuttgart. Ausführung System: 125 Abdichtung am Aufsatzstück: Anschlussrand Abdichtung am Grundkörper: Anschlussrand Sperrwasserhöhe: 50 mm Ablaufleistung (l/s) mit 20 mm Aufstau: 2 Allgemeine Merkmale Norm: EN 1253-1 Nennweite (DN): 50 Außendurchmesser (DA): 50 mm Zulassung: Z-19.53-2414,Z-19.17-1719 Geruchsverschluss: inklusive Abmessungen Höhenverstellbarkeit: 9 - 62 mm Gewicht netto: 0,57 kg Gewicht brutto: 0,89 kg Aussparungsmaß Breite: 180 mm Aussparungsmaß Länge: 180 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 156 mm Breite: 156 mm Höhe: 210 mm Verpackungsmaß Länge: 156 mm Verpackungsmaß Breite: 156 mm Verpackungsmaß Höhe: 203 mm Behälter/Grundkörper Material Grundkörper: PP Stutzen Ausführung: senkrecht Abdeckungsmerkmale Abdeckungsart: Schlitzrost Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Farbe: silber Abdeckung Breite: 120 mm Abdeckung Länge: 120 mm Verriegelung: unverschraubt Belastungsklasse: K 3 (EN 1253-1) Rost Design: Kessel Rahmen Breite: 130 mm Rahmen Länge: 130 mm Aufsatzstück: höhenverstellbar Aufsatzstück Material: ABS
Produktvideo
Der Brandschutzeinsatz Fire-Kit erfüllt die höchste Feuerwiderstandsklasse R 120. Sobald Feuer durch das Rohr in den Ablaufkörper dringt, quillt der Brandschutzeinsatz auf. Damit wird die Brandweiterleitung gestoppt.
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Brandschutzeinsatz Fire-Kit 100, für DN 50, 70, 80 | 48099 | Anzeigen | |
Verlängerungsstück H: 140 mm, mit Klebeflansch | 48403 | Anzeigen | |
Verlängerungsstück H: 147 mm, mit Pressdichtungsflansch | 48404 | Anzeigen | |
Verlängerungsstück H: 120 mm, mit Klebeflansch | 48900 | Anzeigen | |
Verlängerungsstück H: 136 mm, ohne Zulauf | 48987 | Anzeigen | |
Verlängerungsstück H: 136 mm, mit seitlichem Zulauf DN 50 | 48989 | Anzeigen | |
Durchgangsdichtung Quick-Fit für Kernlochbohrungen, mit Brandschutz | 48990 | Anzeigen | |
Durchgangsdichtung Quick-Fit für Kernlochbohrungen, ohne Brandschutz | 48991 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung | |
Zulassung | |
Prüfberichte und Zertifikate |
- Nennweite (DN) (nennweite): 50
- Material Grundkörper (material_grundkoerper): PP
- Abdeckung Material (abdeckung_material): Edelstahl 1.4301 (V2A)
- Aufsatzstück Material (material_aufsatzstueck): ABS
- Stutzen Ausführung (stutzen_ausfuehrung): senkrecht
- Belastungsklasse (belastungsklasse): K 3 (EN 1253-1)
- Geruchsverschluss (geruchsverschluss): inklusive
- Abdichtung am Aufsatzstück (abdichtung_aufsatzstueck): Anschlussrand
