Parkdeckablauf Ecoguss

Pressdichtungsflansch, DN 70, eckig

48878.01

KESSEL Parkdeckablauf Ecoguss, System 125, Nennweite (DN) 70, Belastungsklasse B 125, Außendurchmesser (DA) 78 mm, Grundkörper Ecoguss, Verriegelung Lock & Lift, Stutzen senkrecht, Form Aufsatzstück eckig

  • Bruchsicher & belastbar
  • Temperaturbeständig bis 400 Grad Celsius
Artikelnummer 48878.01
GTIN 4026092036082
Preisgruppe 40
Preis 576,00  CHF / 1 Stück
Werkslistenpreis exklusive MwSt.

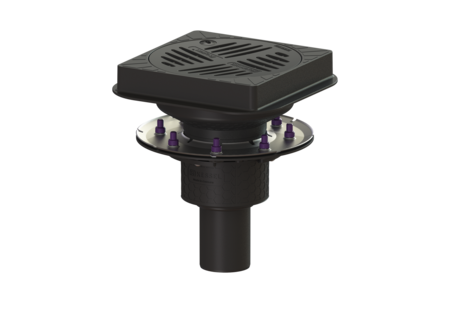

    Parkdeckablauf Ecoguss Pressdichtungsflansch, DN 70, eckig
    Der Parkdeckablauf Ecoguss dient der Punktentwässerung und ist mit einem Schlammeimer ausgestattet. Der recyclingfähige Verbundwerkstoff Ecoguss ist temperaturbeständig und besitzt eine dauerhaft korrosionsfreie Oberfläche. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Ein Potentialausgleich ist nicht erforderlich. Bei Artikeln mit Pressdichtungsflansch: Der Pressdichtungsflansch mit Bolzen und Schrauben aus Edelstahl dient dem Einklemmen oder Aufschweißen von Bitumen- und Polymerbitumenbahnen sowie Kunststoff- und Elastomer-Dichtungsbahnen. Für wasserdichte Abdichtungen dürfen nur vom Hersteller geprüfte Dichtungsbahnen verwendet werden. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Mit Anschlussmöglichkeit für Potentialausgleich. Er ist kurzfristig beflammbar von 100 bis zu 400 Grad Celsius. Ausführung System: 125 Schlammeimer: ja Abdichtung am Grundkörper: Pressdichtungsflansch (geeignet zur Ausbildung von wasserdichten Abdichtungen) Ablaufleistung (l/s) mit 20 mm Aufstau: 4,5 Allgemeine Merkmale Norm: EN 1253-2 Nennweite (DN): 70 Außendurchmesser (DA): 78 mm Abmessungen Gewicht netto: 5,59 kg Gewicht brutto: 6,58 kg Durchmesser: 290 mm Aussparungsmaß Breite: 300 mm Aussparungsmaß Länge: 300 mm Länge: 290 mm Breite: 290 mm Verpackungsmaß Länge: 588 mm Verpackungsmaß Breite: 388 mm Verpackungsmaß Höhe: 400 mm Behälter/Grundkörper Material Grundkörper: Ecoguss Stutzen Ausführung: senkrecht Abdeckungsmerkmale Abdeckungsart: Schlitzrost rund Abdeckung Material: Ecoguss Abdeckung Farbe: schwarz Abdeckung Breite: 234 mm Abdeckung Länge: 234 mm Oberfläche: erodiert Rahmen Material: Ecoguss Verriegelung: Lock & Lift Belastungsklasse: B 125 (EN 124) Rahmen Breite: 247 mm Rahmen Länge: 247 mm Form Aufsatzstück: eckig Aufsatzstück Material: Ecoguss Schlammeimer: ja
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
    48099 Brandschutzeinsatz Fire-Kit 100, für DN 50, 70, 80 48099 Anzeigen
    48100 Brandschutzeinsatz Fire-Kit 100, für DN 100 48100 Anzeigen
    48987 Verlängerungsstück H: 136 mm, ohne Zulauf 48987 Anzeigen
    48989 Verlängerungsstück H: 136 mm, mit seitlichem Zulauf DN 50 48989 Anzeigen
    48991 Durchgangsdichtung Quick-Fit für Kernlochbohrungen, ohne Brandschutz 48991 Anzeigen
      Bezeichnung Artikelnummer
    48407 Pressdichtungsflansch Ecoguss System 125, inkl. Fixierklammern 48407 Anzeigen
    67007 Verriegelungsschlüssel für Schlitzroste Ecoguss, Lock & Lift 67007 Anzeigen
    680216 Schlitzrost Ecoguss, d: 235 mm, B 125 680216 Anzeigen
    Einbau- und Bedienungsanleitung
    CAD Zeichnung
    • Nennweite (DN) (nennweite): 70
    • Material Grundkörper (material_grundkoerper): Ecoguss
    • Abdeckung Material (abdeckung_material): Ecoguss
    • Rahmen Material (rahmen_material): Ecoguss
    • Aufsatzstück Material (material_aufsatzstueck): Ecoguss
    • Belastungsklasse (belastungsklasse): B 125 (EN 124)
    • Verriegelung (verriegelung): Lock & Lift
    • (form_Aufsatzstueck):
    • Schlammeimer (schlammeimer): ja
    • Stutzen Ausführung (stutzen_ausfuehrung): senkrecht
