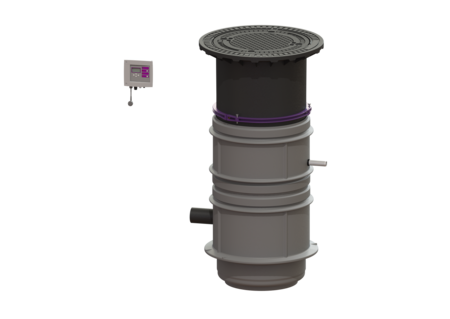

Pumpstation Aquapump Medium

Tronic, GTF 600, 1300-1750 mm, Klasse D

825821D
825821D
Datenblatt

KESSEL Pumpstation Aquapump Medium, Tronic, Abwasser fäkalienfrei, Belastungsklasse D 400, Einbautiefe 1300 - 1750 mm, Höhe 50 mm, Einschaltstrom max. 6,9 A, mit einer überflutbaren GTF 600 Pumpe, Niveauerfassung pneumatisch

  • Höchste Sicherheit
  • Werkseitig vorkonfiguriert
  • Schachtsystem LW 600 passend zum Einbau ins Erdreich
Artikelnummer 825821D
GTIN 4026092045282
Preisgruppe 60
Preis 5.869,00  CHF / 1 Stück
Werkslistenpreis exklusive MwSt.

Pumpstation Aquapump Medium Tronic, GTF 600, 1300-1750 mm, Klasse D
Die Pumpstation für fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet. Als Sammelbehälter dient ein Schachtsystem LW 600 aus dauerhaft beständigem Kunststoff (PE-LLD) mit offenem Pumpenraum und universalen Anschlussmöglichkeiten. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Ausführung Anlagenart: Einzelanlage Durchgangsdichtung für Kabelleerrohr (DN): 100 Durchgangsdichtung für Entlüftungsleitung (DN): 100 Aufstellung: Nassaufstellung Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Druckabgang: waagrecht Schachtsystem: LW 600 Allgemeine Merkmale Farbe: schwarz Norm: EN 12050-2 Abwasserart: fäkalienfrei Einbausituation: Einbau ins Erdreich Auslieferungszustand: Modulbausatz zur bauseitigen Montage Anlagen Typ: Tronic ATEX zertifiziert: nein Abmessungen Gewicht netto: 156 kg Gewicht brutto: 168 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 2000 mm Einbautiefe: 1300 - 1750 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 806 mm Breite: 806 mm Verpackungsmaß Länge: 1200 mm Verpackungsmaß Breite: 800 mm Verpackungsmaß Höhe: 1720 mm Behälter/Grundkörper Druckabgang (DN): 32 Druckabgang (DA): 40 mm Anschluss Kabelleerrohr (DN): 100 Entlüftungsanschluss (DN): 100 Abstand Rohrmitte Auslauf zu Behälterboden: 894 mm Abstand Rohrsohle Zulauf zu Behälterboden: 400 mm Abstand Rohrmitte Zulauf zu Behälterboden: 455 mm Zulauf Nennweite (DA): 110 mm Zulauf Nennweite (DN): 100 mm Zulauf Anzahl: 1 Lichte Weite Behälter (LW): 600 mm Lichte Weite Einstieg (LW): 600 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte rund Abdeckung Material: Grauguss mit Betonfüllung Abdeckung Farbe: schwarz Abdeckung Breite: 680 mm Abdeckung Höhe: 50 mm Abdeckung Länge: 680 mm Verriegelung: unverriegelt Belastungsklasse: D 400 (EN 124) Fördereinrichtung Pumpe: GTF 600 Anzahl Pumpen: 1 Gewicht Pumpe: 6 kg Anschlusstyp: codierter Stecker Nennstrom: 2,7 A Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,91 Schutzart Pumpe: IP 68 (3m) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 12 m³/h Förderhöhe max.: 8 m Drehzahl: 2800 U/min Leistung P1: 0,6 kW Leistung P2: 0,36 kW Betriebsart: S1 Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Freistromrad Länge Netzanschlussleitung Pumpe: 10 m Steuerung Schaltgerät: Comfort Alarmgeber: optischer Sonde Instrument Niveauerfassung: Tauchglocke Art Niveauerfassung: pneumatisch Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 230 V Anschlusstyp: codierter Stecker Länge Netzanschlussleitung Schaltgerät: 1,4 m Potentialfreier Kontakt: optional GSM-Schnittstelle: ja USB-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Nennstrom: 2,7 A

Produktvideo

Das Kompressorset für KESSEL Hebeanlagen und Pumpstationen verhindert Verschmutzungen und Kondensatbildung bei Druckschlauchlängen von über 10 m Länge.

  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
28706 Spritzschutzset für optische Sonde 28706 Anzeigen
28731 Schaltgerät Comfort Mono, 230 V 28731 Anzeigen
680018 Einhandverschluss für Rückflussverhinderer 680018 Anzeigen
680034 Batterie 9 V Block 680034 Anzeigen
680059 Abdeckplatte Klasse D, Betonguss 680059 Anzeigen
680067 Dichtung für Druckabgang 680067 Anzeigen
680071 Druckschlauch Meterware, 6x4 mm 100 natur 680071 Anzeigen
680108 Tauchglocke ohne Schlauch 680108 Anzeigen
680276 Klemmring für Aufsatzstücke d: 600 mm 680276 Anzeigen
680450 Steigleitung 1300 - 1750 mm 680450 Anzeigen
680457 Rückflussverhinderer mit Rückschlagklappe 680457 Anzeigen
680476 Pumpenverbindung passend für Pumpstationen, ab 01/2016 680476 Anzeigen
680479 Pumpenanschluss Mono, passend für Pumpstationen 680479 Anzeigen
680490 Dichtungsset Rückschlagklappe, Dichtungen 680490 Anzeigen
680698 Einhandverschluss für Gewindeanschluss 680698 Anzeigen
680729 Sondenklemme für Pegelsonde und Tauchglocke 680729 Anzeigen
Schraubenset für Ansaugkorb, GTF 500 680769 Anzeigen
680881 Austauschpumpe GTF 600 ohne Schwimmerschalter 680881 Anzeigen
680887 Laufrad GTF 600, freier Kugeldurchgang 30 mm 680887 Anzeigen
680888 Spiralgehäuse GTF 600, freier Kugeldurchgang 30 mm 680888 Anzeigen
680889 Pumpenfuß GTF 600, freier Kugeldurchgang 30 mm 680889 Anzeigen
80892 Adapter Set optische Sonde 80892 Anzeigen
80988 Ersatzteilset optische Sonde 15 m Kabel 80988 Anzeigen
850117 Dichtung für Rohrdurchführung, DN 100 850117 Anzeigen
860116 Dichtung für Aufsatzstücke d: 600 mm 860116 Anzeigen
  • CE Kennzeichnung (ce_kennzeichnung): ja
  • Abwasserart (abwasserart_de): fäkalienfrei
  • Schaltgerät (schaltgeraet): Comfort
  • TÜV Prüfzeichen (pruefzeichen): ID 1111241937
  • Einbausituation (einbausituation): Einbau ins Erdreich
  • Belastungsklasse (belastungsklasse): D 400 (EN 124)
  • Pumpe (pumpe): GTF 600
  • Einbautiefe (einbautiefe): 1.300  mm
  • Laufrad Typ (laufrad_typ): Freistromrad
  • Zulauf Nennweite (DN) (zulauf_nennweite_dn): 100  mm
