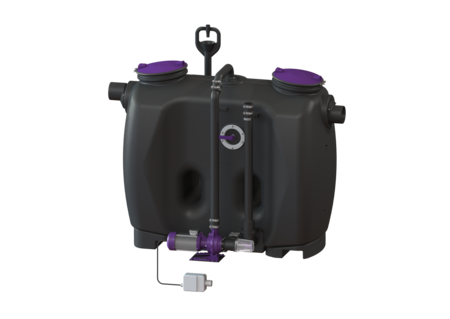

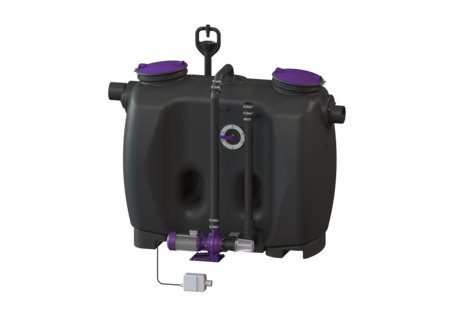

Fettabscheider EasyClean free
NS 7, Mix, Schauglas
KESSEL Fettabscheider EasyClean free, Entsorgung Mix, NS 7, Schaltgerät, freie Aufstellung, Entsorgungsart manuelles Reinigungssystem, Schauglas
- Fließrichtung durch selbstdichtende Wechselstutzen änderbar (NS 2 - NS 10)
- Einfache Steuerung
- Wartungsarmer Betrieb
Artikelnummer | 93007.31/DS |
---|---|
GTIN | 4026092068885 |
Preisgruppe | 60 |
Preis | Preis auf Anfrage |
Fettabscheider EasyClean free NS 7, Mix, Schauglas
Der Abscheider für fetthaltiges Abwasser ist für die freie Aufstellung in frostgeschützten Räumen geeignet und verzichtet auf metallische Bauteile im Behälter. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) ist mit einem integrierten Schlammfang ausgestattet und besitzt ein konisch zulaufendes Bodenteil für eine schnelle und saubere Entsorgung. Zwei geruchsdichte Deckel mit Schnellspannverschlüssen ermöglichen einen einfachen Zugang für Reinigungs- und Wartungsarbeiten. Das innovative Schredder-Mix-System mit integriertem Zerhacker übernimmt die Homogenisierung und Umwälzung des Behälterinhaltes. Die Reinigung erfolgt dabei über eine außenliegende Pumpe, die mit einem Absperrschieber vom Behälter getrennt werden kann. Nach der Entsorgung sind nur noch max. 3 Liter Schlammrestvolumen im Behälter vorhanden. Für die geruchsneutrale manuelle Entsorgung ist ein Direktentsorgungsstutzen vorhanden. Gewährleistung auf den Werkstoff PE 20 Jahre. Ausführung Absperreinrichtung: ja Entsorgungsvariante: Mix Schredder-Mix-System: ja Schauglas: ja Nenngröße (NS): 7 SonicControl: nein Entsorgungseinrichtung: Entsorgungsanschluss Fülleinrichtung nach DIN 1988: ja Entsorgungsart: manuelles Reinigungssystem Wasserversorgung: 1 Schraubventil 1" Tragfähigkeit (DIN 19901): F3 Allgemeine Merkmale Material: PE Norm: EN 1825: 2004 Einbausituation: freie Aufstellung Auslieferungszustand: installationsfertig (elektrische Komponenten, Verbindungsteile sind bauseits anzuschließen) Lieferumfang: Storz-B-Kupplung R 2 1/2 " für Saugwagenanschluss Abmessungen Gewicht netto: 194 kg Gewicht brutto: 224 kg Aufstellfläche Länge: 2147 mm Aufstellfläche Breite: 1108 mm Aufstellfläche Höhe: 1892 mm Einbringmaß Länge: 1910 mm Einbringmaß Breite: 940 mm Einbringmaß Höhe: 1678 mm Verpackungsmaß Länge: 2200 mm Verpackungsmaß Breite: 1150 mm Verpackungsmaß Höhe: 1700 mm Behälter/Grundkörper Nenndruck (PN): 10 Druckabgang (DN): 65 Druckabgang (DA): 75 mm Abstand Rohrsohle Auslauf zu Behälterboden: 1185 mm Abstand Rohrsohle Zulauf zu Behälterboden: 1255 mm Auslauf Nennweite (DA): 160 mm Auslauf Nennweite (DN): 150 mm Zulauf Nennweite (DA): 160 mm Zulauf Nennweite (DN): 150 mm Anschluss Zu-/Auslaufstutzen: PE-HD-Rohre nach DIN 19537, HT-Rohre nach DIN 19560, PP oder AS Wartungsöffnung: 420 mm Abdeckungsmerkmale Abdeckungsart: Deckel Abdeckung Material: Kunststoff Abdeckung Farbe: violett Verriegelung: Schnellspannverschluss Dichtheit: geruchsdicht Abwasserinhalt Abscheiderinhalt: 650 l Gesamtvolumen: 1350 l Schlammfanginhalt: 700 l Speichermenge an Fett: 280 l Fördereinrichtung Pumpe: SPF 300 KE 2.0 Anzahl Pumpen: 1 Gewicht Pumpe: 44 kg Anschlusstyp: Direktanschluss Nennstrom: 6,2 A Länge Netzanschlussleitung Pumpe: 5 m Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,87 Schutzart Pumpe: IP 55 Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 60 m³/h Förderhöhe max.: 17 m Drehzahl: 2850 U/min Leistung P1: 3,6 kW Leistung P2: 3 kW Betriebsart: S2 - 30 Min. Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm² Laufrad Typ: Radiallaufrad mit Zerhacker Steuerung Schaltgerät: ja Erforderliche Absicherung (RCD): 30 mA Netzfrequenz: 50 Hz Betriebsspannung: 400 V Anschlusstyp: Direktanschluss Nennstrom: 6,2 A
Produktvideo
Die KESSEL Fettabscheider EasyClean bringen Einbaufreundlichkeit, Reinigungsleistung und Energieeffizienz auf ein neues Niveau.
Einbauvideo
Das automatische Schichtdickenmessgerät SonicControl ist schnell und einfach installiert. Hier zeigen wir Ihnen die notwendigen Schritte.
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Probenahmeeinrichtung DN 150, Typ München | 915862-M | Anzeigen | |
Probenahmeeinrichtung DN 150, Typ NBG | 915862-NBG | Anzeigen | |
Probenahmeeinrichtung DN 100/150, Auslauf senkrecht | 915870 | Anzeigen | |
Probenahmeeinrichtung DN 100/150, Auslauf waagrecht | 915871 | Anzeigen | |
Einbauschrank zur Aufputzmontage | 917413 | Anzeigen | |
Einbauschrank zur Unterputzmontage | 917414 | Anzeigen | |
Schichtdicken-Messgerät SonicControl, für Fettabscheider | 917821 | Anzeigen | |
Kabelverlängerung 10 m, für SonicControl Fettabscheider | 917871 | Anzeigen | |
Kabelverlängerung 20 m, für SonicControl Fettabscheider | 917872 | Anzeigen | |
Kabelverlängerung 30 m, für SonicControl Fettabscheider | 917873 | Anzeigen |
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Dichtung DN 150 | 680003 | Anzeigen | |
Schlauchschelle d: 110 mm | 680126 | Anzeigen | |
Dichtung DN 200 | 680128 | Anzeigen | |
Schraube 10x3, A2 | 680164 | Anzeigen | |
Motorschutzstecker CEE, 4 - 6,3 A | 680328 | Anzeigen | |
Absperrschieber DN 100, Kunststoff, waagerecht | 680329 | Anzeigen | |
Verbindungsschlauch DN 100, L: 100 mm | 680434 | Anzeigen | |
Zulaufstutzen für Fettabscheider NS 7-10 | 680436 | Anzeigen | |
Auslaufstutzen für Fettabscheider NS 7-10 | 680438 | Anzeigen | |
Zu-/Auslaufbauwerk für Fettabscheider NS 2-10 | 680439 | Anzeigen | |
Verbindungsschlauch mit Schlauchschellen, DN 75, L: 100 mm | 680555 | Anzeigen | |
Schauglas für Fettabscheider EasyClean | 913109 | Anzeigen | |
Deckel d: 420 mm, ab 04/2004 | 916904 | Anzeigen | |
Spannverschluss für Deckel 420 mm, ab 04/2004 | 917004 | Anzeigen | |
Dichtung für Deckel d: 420 mm | 917204 | Anzeigen | |
Radiallaufrad mit Schneidplatte und Wirbler, 3,0 kW | 917854 | Anzeigen | |
Schneidplatte für Pumpe 3,0 kW | 917855 | Anzeigen | |
Austauschpumpe SPF 300 KE 2.0 Homogenisator, 3,0 kW | 917856 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung | |
Prüfberichte und Zertifikate | |
Leistungserklärung | |
Konformitätserklärung |
- Material (material): PE
- Abdeckung Material (abdeckung_material): Kunststoff
- Entsorgungseinrichtung (entsorgungseinrichtung): Entsorgungsanschluss
- Einbausituation (einbausituation): freie Aufstellung
- CE Kennzeichnung (ce_kennzeichnung): ja
- Schredder-Mix-System (schredder_mix_system): ja
- Nenngröße (NS) (nenngroesse): 7
- Fülleinrichtung nach DIN 1988 (fuelleinrichtung): ja
- Aufstellfläche Breite (aufstellflaeche_breite): 1.108 mm
- Aufstellfläche Länge (aufstellflaeche_laenge): 2.147 mm
- Schaltgerät (schaltgeraet): ja
