Fettabscheider EasyClean free

NS 15, Auto Mix, links

93015-01-DSP-L
93015-01-DSP-L

KESSEL Fettabscheider EasyClean free, Entsorgung Auto Mix, NS 15, Fließrichtung links, Schaltgerät, freie Aufstellung, Entsorgungsart automatisches Reinigungssystem

  • Fließrichtung durch selbstdichtende Wechselstutzen änderbar (NS 2 - NS 10)
  • Wartungsarmer Betrieb
  • Individualisierung über Schaltgerät möglich
Artikelnummer 93015-01-DSP-L
GTIN 4026092105115
Preisgruppe 60

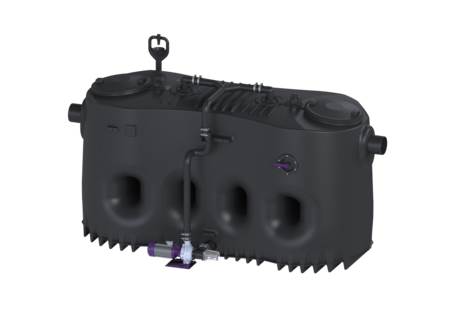

    Fettabscheider EasyClean free NS 15, Auto Mix, links
    Der Abscheider für fetthaltiges Abwasser ist für die freie Aufstellung in frostgeschützten Räumen geeignet und verzichtet auf metallische Bauteile im Behälter. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) ist mit einem integrierten Schlammfang ausgestattet und besitzt ein konisch zulaufendes Bodenteil für eine schnelle und saubere Entsorgung. Zwei geruchsdichte Deckel mit Schnellspannverschlüssen ermöglichen einen einfachen Zugang für Reinigungs- und Wartungsarbeiten. Das innovative Schredder-Mix-System mit integriertem Zerhacker übernimmt die Homogenisierung und Umwälzung des Behälterinhaltes. Die Reinigung erfolgt dabei über eine außenliegende Pumpe, die mit einem Absperrschieber vom Behälter getrennt werden kann. Für die geruchsneutrale manuelle Entsorgung ist ein Direktentsorgungsstutzen vorhanden. Der vollautomatische Programmablauf wird durch ein anwenderfreundliches Schaltgerät mit mehrzeiliger Displayanzeige gesteuert, das über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden kann. Über eine optional erhältliche Fernbedienung kann die Reinigung und Entsorgung von einer entfernten Stelle aus gestartet werden. Durch das individualisierbare Reinigungsprogramm mit Schnellwahlfunktion kann die Reinigung bedarfsgerecht an die örtlichen Gegebenheiten angepasst werden. Nach der Entsorgung sind nur noch max. 3 Liter Schlammrestvolumen im Behälter vorhanden. Mithilfe einer vollautomatisierten Spülung der Trinkwasserleitungen kann die Einhaltung der Trinkwasser-Hygiene-Verordnung gewährleistet werden. Gewährleistung auf den Werkstoff PE 20 Jahre. Ausführung Absperreinrichtung: ja Fließrichtung: links Entsorgungsvariante: Auto Mix Schredder-Mix-System: ja Schauglas: ja Nenngröße (NS): 15 SonicControl: nein Entsorgungseinrichtung: Entsorgungsanschluss Fülleinrichtung nach DIN 1988: ja Entsorgungsart: automatisches Reinigungssystem Wasserversorgung: 2 Magnetventile 1" Tragfähigkeit (DIN 19901): F3 Allgemeine Merkmale Material: PE Einbausituation: freie Aufstellung Auslieferungszustand: installationsfertig (elektrische Komponenten, Verbindungsteile sind bauseits anzuschließen) Lieferumfang: Storz-B-Kupplung R 2 1/2 " für Saugwagenanschluss Abmessungen Gewicht netto: 410 kg Gewicht brutto: 485 kg Aufstellfläche Länge: 3530 mm Aufstellfläche Breite: 1680 mm Aufstellfläche Höhe: 1950 mm Verpackungsmaß Länge: 3530 mm Verpackungsmaß Breite: 1680 mm Verpackungsmaß Höhe: 2085 mm Behälter/Grundkörper Nenndruck (PN): 10 Druckabgang (DN): 65 Druckabgang (DA): 75 mm Abstand Rohrsohle Auslauf zu Behälterboden: 1130 mm Abstand Rohrsohle Zulauf zu Behälterboden: 1200 mm Auslauf Nennweite (DA): 200 mm Auslauf Nennweite (DN): 200 mm Zulauf Nennweite (DA): 200 mm Zulauf Nennweite (DN): 200 mm Anschluss Zu-/Auslaufstutzen: PE-HD-Rohre nach DIN 19537, HT-Rohre nach DIN 19560, PP oder AS Wartungsöffnung: 420 mm Abdeckungsmerkmale Abdeckungsart: Deckel Abdeckung Material: Kunststoff Abdeckung Farbe: violett Verriegelung: Schnellspannverschluss Dichtheit: geruchsdicht Abwasserinhalt Gesamtvolumen: 3730 l Schlammfanginhalt: 1500 l Speichermenge an Fett: 600 l Fördereinrichtung Pumpe: SPF 300 KE 2.0 Anzahl Pumpen: 1 Anschlusstyp: Direktanschluss Nennstrom: 6,2 A Länge Netzanschlussleitung Pumpe: 5 m Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,87 Schutzart Pumpe: IP 55 Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 60 m³/h Förderhöhe max.: 17 m Drehzahl: 2850 U/min Leistung P1: 3,6 kW Leistung P2: 3 kW Betriebsart: S2 - 30 Min. Erforderliche Absicherung (Leitungsschutz): Absicherung über Schaltgerät 400 V Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm² Laufrad Typ: Radiallaufrad mit Zerhacker Steuerung Schaltgerät: ja Motorschutz Schalter: ja Erforderliche Absicherung (RCD): 30 mA Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 400 V Anschlusstyp: Direktanschluss Potentialfreier Kontakt: ja GSM-Schnittstelle: nein USB-Schnittstelle: nein Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: nein Selbstdiagnosesystem (SDS): ja Nennstrom: 6,2 A
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
    28792 GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V 28792 Anzeigen
    915883 Probenahmeeinrichtung DN 200, waagrecht 915883 Anzeigen
    916601 Fernbedienung RemoteControl 916601 Anzeigen
    917821 Schichtdicken-Messgerät SonicControl, für Fettabscheider 917821 Anzeigen
    917871 Kabelverlängerung 10 m, für SonicControl Fettabscheider 917871 Anzeigen
    917872 Kabelverlängerung 20 m, für SonicControl Fettabscheider 917872 Anzeigen
    917873 Kabelverlängerung 30 m, für SonicControl Fettabscheider 917873 Anzeigen
      Bezeichnung Artikelnummer
    680003 Dichtung DN 150 680003 Anzeigen
    680126 Schlauchschelle d: 110 mm 680126 Anzeigen
    680128 Dichtung DN 200 680128 Anzeigen
    680329 Absperrschieber DN 100, Kunststoff, waagerecht 680329 Anzeigen
    680342 Schaltgerät Auto Mix & Pump, 6,5 , 7,5 und 10 A 680342 Anzeigen
    680343 Schaltgerät Auto Mix, 10 A 680343 Anzeigen
    680434 Verbindungsschlauch DN 100, L: 100 mm 680434 Anzeigen
    680555 Verbindungsschlauch mit Schlauchschellen, DN 75, L: 100 mm 680555 Anzeigen
    680916 Getriebemotor für SPF 300 KE, IP 55 680916 Anzeigen
    680917 Pumpengehäuse für SPF 300 KE 680917 Anzeigen
    85047 Magnetventil 1 Zoll 85047 Anzeigen
    913109 Schauglas für Fettabscheider EasyClean 913109 Anzeigen
    916901 Deckel d: 625 mm 916901 Anzeigen
    917001 Spannverschluss für Deckel 625 mm 917001 Anzeigen
    917201 Dichtung für Deckel 625 mm 917201 Anzeigen
    917854 Radiallaufrad mit Schneidplatte und Wirbler, 3,0 kW 917854 Anzeigen
    917855 Schneidplatte für Pumpe 3,0 kW 917855 Anzeigen
    917856 Austauschpumpe SPF 300 KE 2.0 Homogenisator, 3,0 kW 917856 Anzeigen
    Einbau- und Bedienungsanleitung
    CAD Zeichnung
    Leistungserklärung
    Konformitätserklärung
    • Schaltgerät (schaltgeraet): ja
    • Material (material): PE
    • Abdeckung Material (abdeckung_material): Kunststoff
    • Entsorgungseinrichtung (entsorgungseinrichtung): Entsorgungsanschluss
    • Einbausituation (einbausituation): freie Aufstellung
    • Schredder-Mix-System (schredder_mix_system): ja
    • Nenngröße (NS) (nenngroesse): 15
    • Schauglas (schauglas): ja
    • Fülleinrichtung nach DIN 1988 (fuelleinrichtung): ja
    • Aufstellfläche Breite (aufstellflaeche_breite): 1.680  mm
    • Aufstellfläche Länge (aufstellflaeche_laenge): 3.530  mm
