Hebeanlage Aqualift F XL 300 l

Duo, SPF 1500-S1

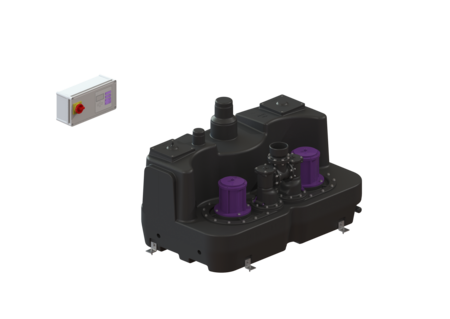

KESSEL Hebeanlage Aqualift F XL 300 l Duo, Doppelanlage, 400 V, Betriebsart S1, mit 2 überflutbaren SPF 1500 Pumpen, Alarmgeber mit Tauchrohr, Absperreinrichtung ohne Schieber, Rückflussverhinderer integriert, Druckabgang senkrecht

  • Verschiedene Leistungsklassen verfügbar
  • Drucksensor zur sicheren pneumatischen Niveauerfassung
  • Höchste Betriebssicherheit durch intelligentes Schaltgerät (Duo)
Artikelnummer 11100
GTIN 4026092057674
Preisgruppe 50
Preis 14.429,00  CHF / 1 Stück
Werkslistenpreis exklusive MwSt.

Hebeanlage Aqualift F XL 300 l Duo, SPF 1500-S1
Die Hebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) bietet universale Anschlussmöglichkeiten und hat eine verschraubte Reinigungsöffnung. Ausführung Anlagenart: Doppelanlage Absperreinrichtung: ohne Schieber Haltewinkel für die Auftriebssicherung: ja Schalldämmmatte: ja Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Druckabgang: senkrecht Allgemeine Merkmale Farbe: schwarz Norm: EN 12050-1 Abwasserart: fäkalienhaltig Einbausituation: freie Aufstellung Auslieferungszustand: installationsfertig (elektrische Komponenten, Verbindungsteile sind bauseits anzuschließen) Anlagen Typ: Duo Abmessungen Gewicht netto: 108,79 kg Gewicht brutto: 128,79 kg Länge: 1260 mm Breite: 760 mm Höhe: 770 mm Verpackungsmaß Länge: 1650 mm Verpackungsmaß Breite: 1150 mm Verpackungsmaß Höhe: 890 mm Behälter/Grundkörper Druckabgang (DN): 100 Druckabgang (DA): 110 mm Anschluss für Handmembranpumpe (DN): 32 Entlüftungsanschluss (DN): 70 Zulauf max. Anbohrung (DN): 200 mm Zulauf Nennweite (DA): 110 mm Zulauf Nennweite (DN): 100 mm Zulauf Anzahl: 1 Nutzvolumen: 175 l Behältervolumen: 300 l Fördereinrichtung Pumpe: SPF 1500 Anzahl Pumpen: 2 Gewicht Pumpe: 27 kg Anschlusstyp: Direktanschluss Nennstrom: 2,7 A Länge Netzanschlussleitung Pumpe: 5 m Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,77 Schutzart Pumpe: IP 68 (3m/48h) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 40 m³/h Förderhöhe max.: 8 m Drehzahl: 1415 U/min Leistung P1: 1,4 kW Leistung P2: 1,1 kW Betriebsart: S1 Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm² Laufrad Typ: Freistromrad Freier Kugeldurchgang: 40 mm Steuerung Schaltgerät: Comfort Motorschutz Schalter: ja Alarmgeber: Tauchrohr Instrument Niveauerfassung: Tauchrohr Art Niveauerfassung: pneumatisch Schutzart Schaltgerät: IP 54 Betriebsspannung: 400 V Anschlusstyp: Direktanschluss Potentialfreier Kontakt: ja GSM-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Nennstrom: 2,7 A

Einbauvideo

Das Kompressorset für KESSEL Hebeanlagen und Pumpstationen verhindert Verschmutzungen und Kondensatbildung bei Druckschlauchlängen von über 10 m Länge.

In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.

  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
Fernsignalgeber 20 m Leitung, 2x0,75 qmm 20162 Anzeigen
Nachrüstsatz Alarmschwimmer für Hebeanlagen 28014 Anzeigen
Anschlussadapter Flanschmuffe DN 100, Druckleitungen PE 28020 Anzeigen
Rückflussverhinderer DN 80, Grauguss 28021 Anzeigen
Kompressor-Set zur Lufteinperlung 28048 Anzeigen
Anschlussadapter Flanschmuffe DN 80, Druckleitungen PE 28067 Anzeigen
Flanschadapter DN 80 auf DN 100, Grauguss 28068 Anzeigen
Verbindungsschlauch DN 80, L: 200 mm 28662 Anzeigen
Verbindungsschlauch DN 100, für Druckleitungen aus PE 28663 Anzeigen
Absperrschieber DN 80, Kunststoff, waagrecht 28682 Anzeigen
Absperrschieber DN 100, Kunststoff, waagrecht 28683 Anzeigen
Absperrschieber DN 100, Kunststoff 28698 Anzeigen
Absperrschieber DN 150, Kunststoff 28699 Anzeigen
Flanschanschluss DN 100, für Kunststoffarmaturen 28712 Anzeigen
Flanschanschluss DN 80, für Kunststoffarmaturen 28713 Anzeigen
Flanschadapter DN 80, für Kunststoffarmatur 28714 Anzeigen
Absperrschieber DN 80, Kunststoff, senkrecht 28715 Anzeigen
Absperrschieber DN 80, Kunststoff, senkrecht mit Flansch 28716 Anzeigen
GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V 28792 Anzeigen
  Bezeichnung Artikelnummer
Nachrüstsatz Alarmschwimmer für Hebeanlagen 28014 Anzeigen
Tauchrohr 5 m Schlauch, inkl. Schrauben 28050 Anzeigen
Austauschset Pumpenflansch mit Schraubenset, Flanschdichtung 28051 Anzeigen
Pumpenantrieb SPF 1500 400 V, S1, 5 m Kabel 28065 Anzeigen
Verbindungsschlauch DN 100, für Druckleitungen aus PE 28663 Anzeigen
Klappengehäuse mit Druckschlauch, DN 100 28677 Anzeigen
Schaltgerät Comfort Duo, 400 V, 2x2,5-4,0 A 28757 Anzeigen
Dichtung DN 150 680003 Anzeigen
Batterie 9 V Block 680034 Anzeigen
Dichtung Pumpenflansch 680045 Anzeigen
Befestigungswinkel mit Schrauben (2 Stück) 680046 Anzeigen
Schraubenset verzinkt, 14 Stück 680047 Anzeigen
Pumpenflansch SPF 1400 - SPF 4500 680050 Anzeigen
Dichtung für SPF 1400 - SPF 4500 680052 Anzeigen
Klappenset Rollring, Klappe, Klappenhalter 680053 Anzeigen
Klappengehäuse für Duo-Anlagen, ohne Absperrschieber 680061 Anzeigen
Reinigungsdeckel verschraubt, DN 160 680421 Anzeigen
Laufrad SPF 1400/1500, für Aqualift Hebeanlagen 680643 Anzeigen
  • CE Kennzeichnung (ce_kennzeichnung): ja
  • Abwasserart (abwasserart_de): fäkalienhaltig
  • Schaltgerät (schaltgeraet): Comfort
  • TÜV Prüfzeichen (pruefzeichen): ID 1111241940
  • Einbausituation (einbausituation): freie Aufstellung
  • Pumpe (pumpe): SPF 1500
  • Laufrad Typ (laufrad_typ): Freistromrad
  • Absperreinrichtung (absperreinrichtung): ohne Schieber
