Bodenabläufe

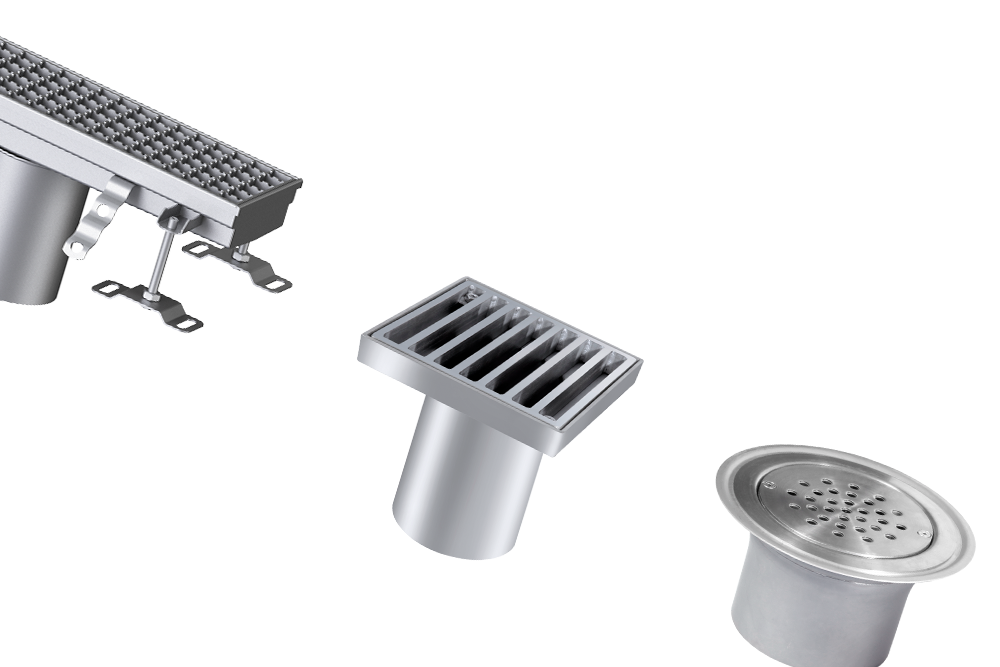

Starke Leistung. Absolut hygienisch. Unglaublich langlebig: Auf unsere Bodenabläufe aus der Serie Ferrofix ist Verlass. Das macht sie zu den Allround-Talenten für Industrie und Gewerbe.

Dort, wo besondere Vorschriften in Bezug auf Hygiene gelten, ist kein Platz für Kompromisse. Dank des verwendeten Werkstoffs Edelstahl 1.4301 (1.4571 auf Anfrage) eignen sich die Bodenabläufe der Produktserie Ferrofix selbst für die anspruchsvollsten Anwendungen, zum Beispiel in der Gastronomie.

Mit den beiden Baukastensystemen 125 und 185 bieten wir Ihnen zahlreiche Kombinationsmöglichkeiten für unsere Bodenabläufe. Auf Anfrage ist der Ferrofix auch als superflache Sonderanfertigung aus Edelstahl V2A verfügbar – ideal für die Sanierung. Mit niedrigen Einbauhöhen von 100 bis 107 mm sind die Sanierungsvarianten besonders kompakt. Die einteiligen Abläufe werden wahlweise mit Anschlussrand oder Klebeflansch geliefert.

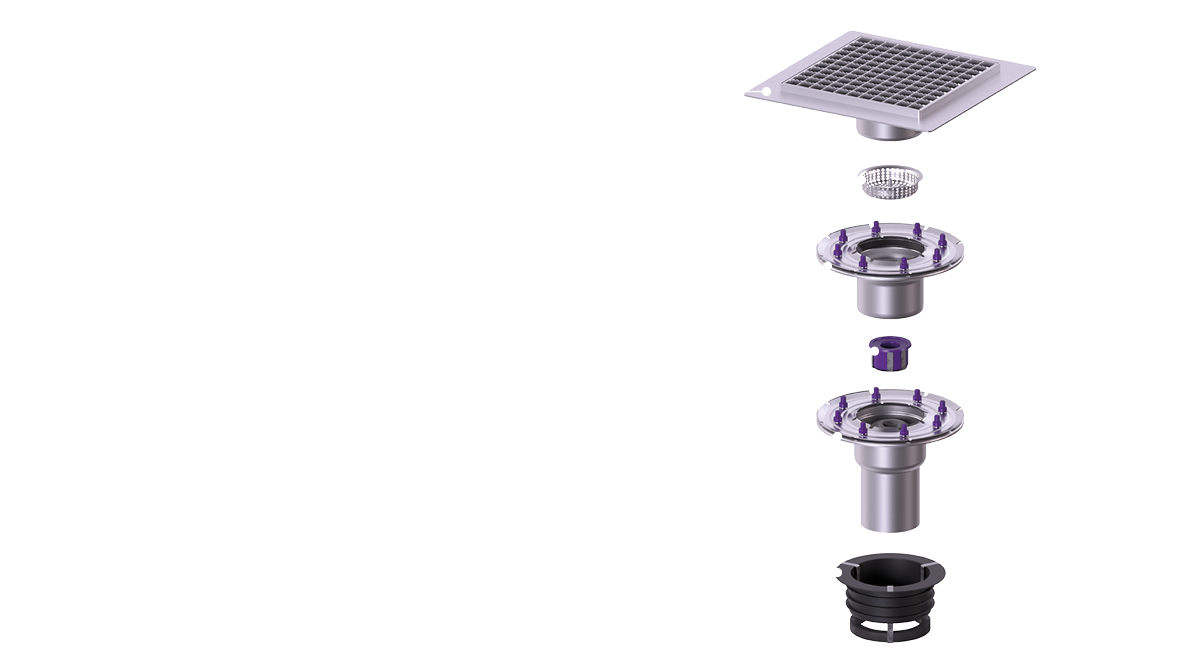

Der Aufbau im Überblick

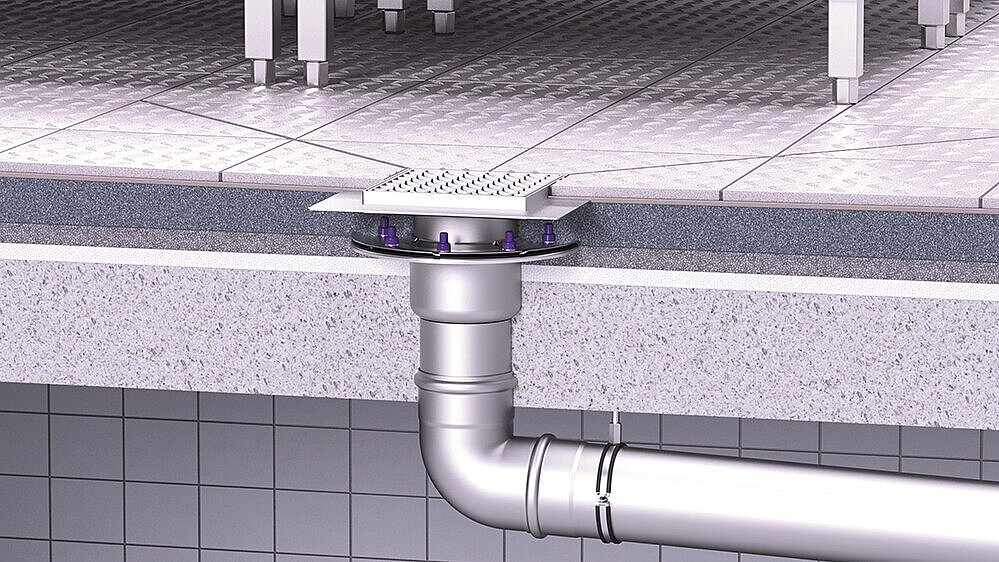

Erst das Zusammenspiel der einzelnen Elemente sorgt für eine zuverlässige und sichere Gebäudeentwässerung. Hier zeigen wir Ihnen, aus welchen Bestandteilen ein Ferrofix im Detail besteht.



Das Baukastensystem von Ferrofix

Gelten besondere Anforderungen an Brand- oder Schallschutz? Wird eine besondere Form benötigt? Muss der Rost aufgrund der Betriebssicherheit bestimmte Voraussetzungen erfüllen? Auf all diese Fragen lautet die Antwort Ferrofix. Dank des Baukastensystems kann die Ablauftechnik flexibel zusammengestellt werden.

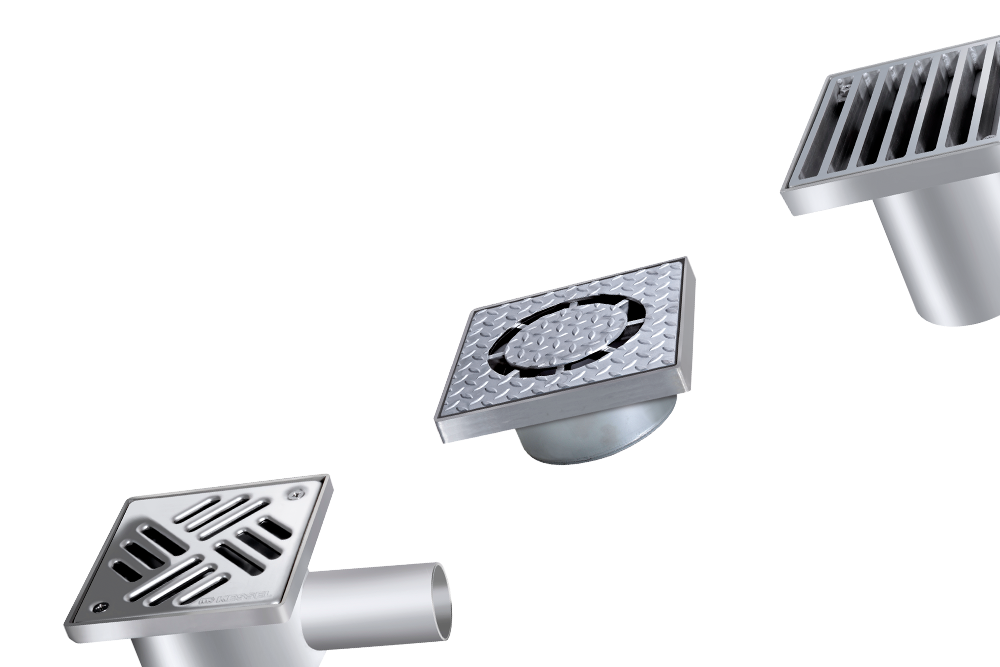

Für jede Eventualität das Richtige

Jedes Objekt hat seine Eigenheiten, jede Nutzung stellt andere Anforderungen. Dank verschiedener Möglichkeiten zur Individualisierung passen sich die Bodenabläufe perfekt an ihre Aufgabe an. Rutschhemmender Abdeckrost, Schlammeimer oder Brandschutzeinsatz? Im KESSEL-Sortiment werden Sie immer fündig.



Mehr Spielraum für Anpassungen

Optional bieten wir Ihnen unsere Ferrofix Rinnen und Bodenwannen auch mit dem Variofix Ablaufstutzen aus Edelstahl an. Er bietet Flexibilität beim Einbau der Rinnen und Bodenwannen, da  Abweichungen von bis zu 5 Millimetern je Stutzen in jede Richtung ausgeglichen werden können.

Mehr Informationen

Objektablauf Ferrofix System 125


Auslauf senkrecht

  BelastungsklasseNennweite (DN)GeruchsverschlussAbdichtung am Aufsatzstück Artikelnummer
54210.2054210.20 L 15 (EN 1253-1) 70 inklusive Anschlussrand 54210.20
Anzeigen
54210.2154210.21 L 15 (EN 1253-1) 70 inklusive zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 54210.21
Anzeigen
54210.5254210.52 L 15 (EN 1253-1) 70 inklusive zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 54210.52
Anzeigen
54210.6154210.61 L 15 (EN 1253-1) 70 inklusive Anschlussrand 54210.61
Anzeigen
54230.2054230.20 L 15 (EN 1253-1) 100 inklusive Anschlussrand 54230.20
Anzeigen
54230.2154230.21 L 15 (EN 1253-1) 100 inklusive zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 54230.21
Anzeigen
54230.5254230.52 L 15 (EN 1253-1) 100 inklusive zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 54230.52
Anzeigen
54230.6154230.61 L 15 (EN 1253-1) 100 inklusive Anschlussrand 54230.61
Anzeigen

  BelastungsklasseNennweite (DN)GeruchsverschlussAbdichtung am Aufsatzstück Artikelnummer
54410.2054410.20 L 15 (EN 1253-1) 70 inklusive Anschlussrand 54410.20
Anzeigen
54410.2154410.21 L 15 (EN 1253-1) 70 inklusive zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 54410.21
Anzeigen
54410.5254410.52 L 15 (EN 1253-1) 70 inklusive zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 54410.52
Anzeigen
54410.6154410.61 L 15 (EN 1253-1) 70 inklusive Anschlussrand 54410.61
Anzeigen
54430.2054430.20 L 15 (EN 1253-1) 100 inklusive Anschlussrand 54430.20
Anzeigen
54430.2154430.21 L 15 (EN 1253-1) 100 inklusive zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 54430.21
Anzeigen
54430.5254430.52 L 15 (EN 1253-1) 100 inklusive zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 54430.52
Anzeigen
54430.6154430.61 L 15 (EN 1253-1) 100 inklusive Anschlussrand 54430.61
Anzeigen

Auslauf waagrecht

  BelastungsklasseNennweite (DN)GeruchsverschlussAbdichtung am Aufsatzstück Artikelnummer
54400.2054400.20 L 15 (EN 1253-1) 70 inklusive Anschlussrand 54400.20
Anzeigen
54400.2154400.21 L 15 (EN 1253-1) 70 inklusive zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 54400.21
Anzeigen
54400.5254400.52 L 15 (EN 1253-1) 70 inklusive zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 54400.52
Anzeigen
54400.6154400.61 L 15 (EN 1253-1) 70 inklusive Anschlussrand 54400.61
Anzeigen
54420.2054420.20 L 15 (EN 1253-1) 100 inklusive Anschlussrand 54420.20
Anzeigen
54420.2154420.21 L 15 (EN 1253-1) 100 inklusive zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 54420.21
Anzeigen
54420.5254420.52 L 15 (EN 1253-1) 100 inklusive zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 54420.52
Anzeigen
54420.6154420.61 L 15 (EN 1253-1) 100 inklusive Anschlussrand 54420.61
Anzeigen

  BelastungsklasseNennweite (DN)GeruchsverschlussAbdichtung am Aufsatzstück Artikelnummer
54200.2054200.20 L 15 (EN 1253-1) 70 inklusive Anschlussrand 54200.20
Anzeigen
54200.2154200.21 L 15 (EN 1253-1) 70 inklusive zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 54200.21
Anzeigen
54200.5254200.52 L 15 (EN 1253-1) 70 inklusive zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 54200.52
Anzeigen
54200.6154200.61 L 15 (EN 1253-1) 70 inklusive Anschlussrand 54200.61
Anzeigen
54220.2054220.20 L 15 (EN 1253-1) 100 inklusive Anschlussrand 54220.20
Anzeigen
54220.2154220.21 L 15 (EN 1253-1) 100 inklusive zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 54220.21
Anzeigen
54220.5254220.52 L 15 (EN 1253-1) 100 inklusive zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 54220.52
Anzeigen
54220.6154220.61 L 15 (EN 1253-1) 100 inklusive Anschlussrand 54220.61
Anzeigen

Grundkörper Ferrofix System 125


Auslauf senkrecht

  Nennweite (DN)Geruchsverschluss Artikelnummer
5441054410 70 inklusive 54410
Anzeigen
5443054430 100 inklusive 54430
Anzeigen

  Nennweite (DN)Geruchsverschluss Artikelnummer
5421054210 70 inklusive 54210
Anzeigen
5423054230 100 inklusive 54230
Anzeigen

  Nennweite (DN)Geruchsverschluss Artikelnummer
5431054310 70 inklusive 54310
Anzeigen
5433054330 100 inklusive 54330
Anzeigen

Auslauf waagrecht

  Nennweite (DN)Geruchsverschluss Artikelnummer
5440054400 70 inklusive 54400
Anzeigen
5442054420 100 inklusive 54420
Anzeigen

  Nennweite (DN)Geruchsverschluss Artikelnummer
5430054300 70 inklusive 54300
Anzeigen
5432054320 100 inklusive 54320
Anzeigen

  Nennweite (DN)Geruchsverschluss Artikelnummer
5420054200 70 inklusive 54200
Anzeigen
5422054220 100 inklusive 54220
Anzeigen

Objektablauf Ferrofix System 185


Auslauf seitlich

  BelastungsklasseGeruchsverschlussLängeBreiteOberfläche Artikelnummer
5515755157 M 125 (EN 1253-1) inklusive 206  mm 206  mm 55157
Anzeigen
5515855158 M 125 (EN 1253-1) inklusive 300  mm 300  mm 55158
Anzeigen

  BelastungsklasseGeruchsverschlussLängeBreiteOberfläche Artikelnummer
5515355153 M 125 (EN 1253-1) inklusive 206  mm 206  mm 55153
Anzeigen
5515455154 M 125 (EN 1253-1) inklusive 300  mm 300  mm 55154
Anzeigen

  BelastungsklasseGeruchsverschlussLängeBreiteOberfläche Artikelnummer
5515555155 M 125 (EN 1253-1) inklusive 230  mm 230  mm 55155
Anzeigen
5515655156 M 125 (EN 1253-1) inklusive 300  mm 300  mm 55156
Anzeigen

Auslauf senkrecht

  BelastungsklasseGeruchsverschlussLängeBreiteOberfläche Artikelnummer
5515155151 M 125 (EN 1253-1) inklusive 206  mm 206  mm 55151
Anzeigen
5515255152 M 125 (EN 1253-1) inklusive 300  mm 300  mm 55152
Anzeigen

  BelastungsklasseGeruchsverschlussLängeBreiteOberfläche Artikelnummer
5514755147 M 125 (EN 1253-1) inklusive 206  mm 206  mm 55147
Anzeigen
5514855148 M 125 (EN 1253-1) inklusive 300  mm 300  mm 55148
Anzeigen

  BelastungsklasseGeruchsverschlussLängeBreiteOberfläche Artikelnummer
5514955149 M 125 (EN 1253-1) inklusive 230  mm 230  mm 55149
Anzeigen
5515055150 M 125 (EN 1253-1) inklusive 300  mm 300  mm 55150
Anzeigen

Aufsatzstück Ferrofix System 185

Mit Klebeflansch 15 mm

  BelastungsklasseAbdeckungsartLängeBreiteAbdeckung Material Artikelnummer
5513055130 L 15 / M 125 (EN 1253-1) Gitterrost 206  mm 206  mm Edelstahl 1.4301 (V2A) 55130
Anzeigen
5513155131 L 15 / M 125 (EN 1253-1) Gitterrost 300  mm 300  mm Edelstahl 1.4301 (V2A) 55131
Anzeigen
5513655136 L 15 / M 125 (EN 1253-1) Stegrost 206  mm 206  mm Edelstahl 1.4301 (V2A) 55136
Anzeigen
5513755137 L 15 / M 125 (EN 1253-1) Stegrost 300  mm 300  mm Edelstahl 1.4301 (V2A) 55137
Anzeigen
5514455144 L 15 (EN 1253-1) Gitterrost  mm 250  mm Edelstahl 1.4301 (V2A) 55144
Anzeigen

Mit Klebeflansch 6 mm

  BelastungsklasseAbdeckungsartLängeBreiteAbdeckung Material Artikelnummer
5513255132 L 15 / M 125 (EN 1253-1) Gitterrost 230  mm 230  mm 55132
Anzeigen
5513355133 L 15 / M 125 (EN 1253-1) Gitterrost 300  mm 300  mm 55133
Anzeigen
5513855138 L 15 / M 125 (EN 1253-1) Stegrost 230  mm 230  mm 55138
Anzeigen
5513955139 L 15 / M 125 (EN 1253-1) Stegrost 300  mm 300  mm 55139
Anzeigen
5514555145 L 15 (EN 1253-1) Gitterrost 250  mm 250  mm 55145
Anzeigen

Mit Anschlussrand

  BelastungsklasseAbdeckungsartLängeBreiteAbdeckung Material Artikelnummer
5513455134 L 15 / M 125 (EN 1253-1) Gitterrost 206  mm 206  mm Edelstahl 1.4301 (V2A) 55134
Anzeigen
5513555135 L 15 / M 125 (EN 1253-1) Gitterrost 300  mm 300  mm Edelstahl 1.4301 (V2A) 55135
Anzeigen
5514055140 L 15 / M 125 (EN 1253-1) Stegrost 206  mm 206  mm Edelstahl 1.4301 (V2A) 55140
Anzeigen
5514155141 L 15 / M 125 (EN 1253-1) Stegrost 300  mm 300  mm Edelstahl 1.4301 (V2A) 55141
Anzeigen
5514255142 L 15 (EN 1253-1) Hygieneaufsatzstück 250  mm 250  mm Edelstahl 1.4301 (V2A) 55142
Anzeigen
5514355143 L 15 (EN 1253-1) Hygieneaufsatzstück 250  mm 250  mm Edelstahl 1.4301 (V2A) 55143
Anzeigen
5514655146 L 15 (EN 1253-1) Gitterrost 250  mm Edelstahl 1.4301 (V2A) 55146
Anzeigen

Grundkörper Ferrofix System 185


Auslauf seitlich

  Nennweite (DN)GeruchsverschlussSchlammeimer Artikelnummer
5510555105 100 inklusive 55105
Anzeigen

  Nennweite (DN)GeruchsverschlussSchlammeimer Artikelnummer
5511555115 100 inklusive 55115
Anzeigen

  Nennweite (DN)GeruchsverschlussSchlammeimer Artikelnummer
5512555125 100 inklusive 55125
Anzeigen

Auslauf senkrecht

  Nennweite (DN)GeruchsverschlussSchlammeimer Artikelnummer
5512055120 100 inklusive 55120
Anzeigen

  Nennweite (DN)GeruchsverschlussSchlammeimer Artikelnummer
5511055110 100 inklusive 55110
Anzeigen

  Nennweite (DN)GeruchsverschlussSchlammeimer Artikelnummer
5510055100 100 inklusive 55100
Anzeigen

Sanierungsablauf Ferrofix

Mit Anschlussrand

  BelastungsklasseAbdeckungsartNennweite (DN)LängeBreiteAbdeckung MaterialOberfläche Artikelnummer
5930559305 L 15 (EN 1253-1) Gitterrost 50 223  mm 148  mm Edelstahl 1.4301 (V2A) 59305
Anzeigen

Mit Klebeflansch

  BelastungsklasseAbdeckungsartNennweite (DN)LängeBreiteAbdeckung MaterialOberfläche Artikelnummer
5931559315 L 15 (EN 1253-1) Gitterrost 50 273  mm 248  mm Edelstahl 1.4301 (V2A) 59315
Anzeigen
