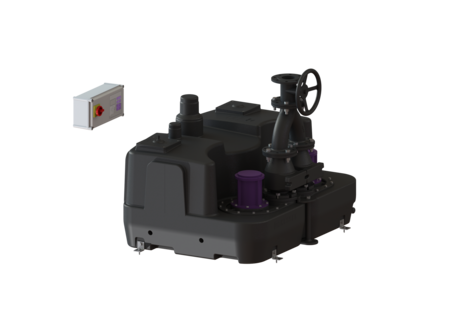

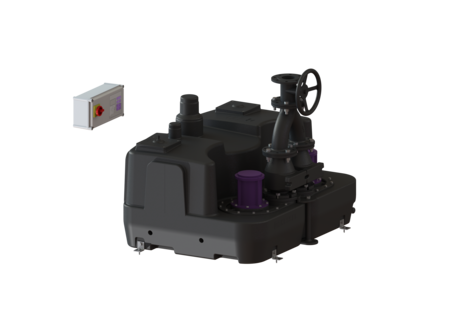

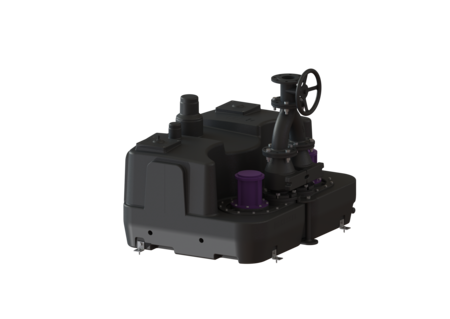

Hebeanlage Aqualift F XL 450 l

Duo, SPF 5500- S3, Gussschieber

KESSEL Hebeanlage Aqualift F XL 450 l Duo, Abwasser fäkalienhaltig, Doppelanlage, 400 V, Absperreinrichtung Schieber aus Guss, mit 2 überflutbaren SPF 5500 Pumpen, Schalldämmatte ja, Alarmgeber mit Tauchrohr, Betriebsart S3 - 30 %

  • Verschiedene Leistungsklassen verfügbar
  • Drucksensor zur sicheren pneumatischen Niveauerfassung
  • Höchste Betriebssicherheit durch intelligentes Schaltgerät
Artikelnummer 11083
GTIN 4026092057506
Preisgruppe 50
Preis 25.119,00  CHF / 1 Stück
Werkslistenpreis exklusive MwSt.

Hebeanlage Aqualift F XL 450 l Duo, SPF 5500- S3, Gussschieber
Die Hebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) bietet universale Anschlussmöglichkeiten und hat eine verschraubte Reinigungsöffnung. Ausführung Anlagenart: Doppelanlage Absperreinrichtung: Schieber aus Guss Haltewinkel für die Auftriebssicherung: ja Schalldämmmatte: ja Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Druckabgang: senkrecht Allgemeine Merkmale Farbe: schwarz Norm: EN 12050-1 Abwasserart: fäkalienhaltig Einbausituation: freie Aufstellung Auslieferungszustand: installationsfertig (elektrische Komponenten, Verbindungsteile sind bauseits anzuschließen) Anlagen Typ: Duo Abmessungen Gewicht netto: 220 kg Gewicht brutto: 240 kg Länge: 1260 mm Breite: 1089 mm Höhe: 1027 mm Verpackungsmaß Länge: 1650 mm Verpackungsmaß Breite: 1150 mm Verpackungsmaß Höhe: 890 mm Behälter/Grundkörper Druckabgang (DN): 80 Druckabgang (DA): 90 mm Anschluss für Handmembranpumpe (DN): 32 Entlüftungsanschluss (DN): 70 Zulauf max. Anbohrung (DN): 200 mm Zulauf Nennweite (DA): 110 mm Zulauf Nennweite (DN): 100 mm Zulauf Anzahl: 1 Nutzvolumen: 250 l Behältervolumen: 450 l Fördereinrichtung Pumpe: SPF 5500 Anzahl Pumpen: 2 Gewicht Pumpe: 38 kg Anschlusstyp: Direktanschluss Nennstrom: 9,1 A Länge Netzanschlussleitung Pumpe: 5 m Schutzklasse: I Isolationsklasse: F Schutzart Pumpe: IP 68 (3m/48h) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 60 m³/h Förderhöhe max.: 28 m Drehzahl: 2800 U/min Leistung P1: 5,7 kW Leistung P2: 4,8 kW Betriebsart: S3 - 30 % Typ Anschlussleitung Pumpe: H07RN8-F 6G 1 mm² Laufrad Typ: Freistromrad Freier Kugeldurchgang: 40 mm Steuerung Schaltgerät: Comfort Motorschutz Schalter: ja Alarmgeber: Tauchrohr Instrument Niveauerfassung: Tauchrohr Art Niveauerfassung: pneumatisch Schutzart Schaltgerät: IP 54 Betriebsspannung: 400 V Anschlusstyp: Direktanschluss Potentialfreier Kontakt: ja GSM-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Nennstrom: 9,1 A

Einbauvideo

Das Kompressorset für KESSEL Hebeanlagen und Pumpstationen verhindert Verschmutzungen und Kondensatbildung bei Druckschlauchlängen von über 10 m Länge.

In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.

  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
Fernsignalgeber 20 m Leitung, 2x0,75 qmm 20162 Anzeigen
Schwimmerschalter Alarmschwimmer für Hebeanlagen 28014 Anzeigen
Anschlussadapter Flanschmuffe DN 100, Druckleitungen PE 28020 Anzeigen
Rückflussverhinderer DN 80, Grauguss 28021 Anzeigen
Kompressor-Set zur Lufteinperlung 28048 Anzeigen
Anschlussadapter Flanschmuffe DN 80, Druckleitungen PE 28067 Anzeigen
Flanschadapter DN 80 auf DN 100, Grauguss 28068 Anzeigen
Schraubenset für Guss-Formteile DN 80/DN 100, M16x65 28078 Anzeigen
Verbindungsschlauch DN 80, L: 200 mm 28662 Anzeigen
Verbindungsschlauch DN 100, für Druckleitungen aus PE 28663 Anzeigen
Absperrschieber DN 80, Kunststoff, waagrecht 28682 Anzeigen
Absperrschieber DN 100, Kunststoff, waagrecht 28683 Anzeigen
Absperrschieber DN 100, Kunststoff 28698 Anzeigen
Absperrschieber DN 150, Kunststoff 28699 Anzeigen
Flanschanschluss DN 100, für Kunststoffarmaturen 28712 Anzeigen
Flanschanschluss DN 80, für Kunststoffarmaturen 28713 Anzeigen
Flanschadapter DN 80, für Kunststoffarmatur 28714 Anzeigen
Absperrschieber DN 80, Kunststoff, senkrecht 28715 Anzeigen
Absperrschieber DN 80, Kunststoff, senkrecht mit Flansch 28716 Anzeigen
GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V 28792 Anzeigen
  Bezeichnung Artikelnummer
Schwimmerschalter Alarmschwimmer für Hebeanlagen 28014 Anzeigen
Rückflussverhinderer DN 80, Grauguss 28021 Anzeigen
Absperrschieber DN 80, Grauguss, mit Handrad 28041 Anzeigen
Hosenrohr DN 80 28042 Anzeigen
Dichtung DN 80, für Flansch 28043 Anzeigen
Tauchrohr 5 m Schlauch, inkl. Schrauben 28050 Anzeigen
Rückschlagklappe aus Kunststoff, DN 80 28074 Anzeigen
Schaltgerät Comfort Duo, 400V, 2x6,3-10,0 A 28783 Anzeigen
Dichtung Rollring, DN 100 680001 Anzeigen
Dichtung DN 150 680003 Anzeigen
Batterie 9 V Block 680034 Anzeigen
Dichtung Pumpenflansch 680045 Anzeigen
Befestigungswinkel mit Schrauben (2 Stück) 680046 Anzeigen
Schraubenset verzinkt, 14 Stück 680047 Anzeigen
Pumpenflansch SPF 1400 - SPF 4500 680050 Anzeigen
Dichtung für SPF 1400 - SPF 4500 680052 Anzeigen
Reinigungsdeckel verschraubt, DN 160 680421 Anzeigen
  • CE Kennzeichnung (ce_kennzeichnung): ja
  • Abwasserart (abwasserart_de): fäkalienhaltig
  • Schaltgerät (schaltgeraet): Comfort
  • TÜV Prüfzeichen (pruefzeichen): ID 1111241940
  • Einbausituation (einbausituation): freie Aufstellung
  • Pumpe (pumpe): SPF 5500
  • Laufrad Typ (laufrad_typ): Freistromrad
  • Absperreinrichtung (absperreinrichtung): Schieber aus Guss
